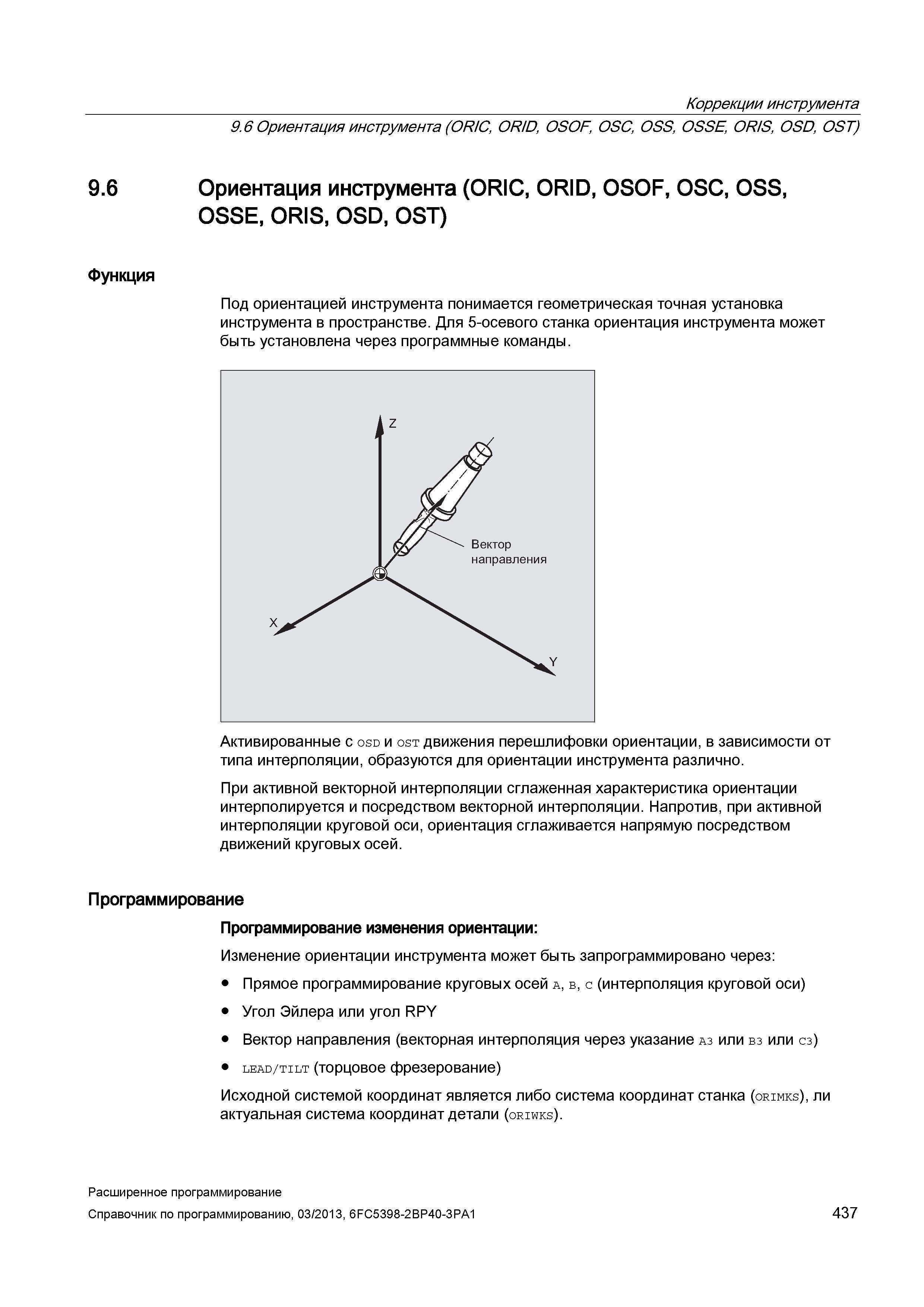

Коррекции инструмента 9.6 Ориентация инструмента (ORIC, OR/D, OSOF, OSC, OSS, OSSE, OR/S, OSD, OST) 9.6 Ориентация инструмента (ORIC, ORID, OSOF, OSC, OSS, OSSE, ORIS, OSD, OST) Функция Под ориентацией инструмента понимается геометрическая точная установка инструмента в пространстве. Для 5-осевого станка ориентация инструмента может быть установлена через программные команды. Z / // У / / у' Вектор А / направления & Активированные с osd и ost движения перешлифовки ориентации, в зависимости от типа интерполяции, образуются для ориентации инструмента различно. При активной векторной интерполяции сглаженная характеристика ориентации интерполируется и посредством векторной интерполяции. Напротив, при активной интерполяции круговой оси, ориентация сглаживается напрямую посредством движений круговых осей. Программирование Программирование изменения ориентации: Изменение ориентации инструмента может быть запрограммировано через: Прямое программирование круговых осей a, b, с (интерполяция круговой оси) Угол Эйлера или угол RPY Вектор направления (векторная интерполяция через указание аз или вз или сз) lead/tilt (торцовое фрезерование) Исходной системой координат является либо система координат станка (orimks), ли актуальная система координат детали (oriwks). Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 437
