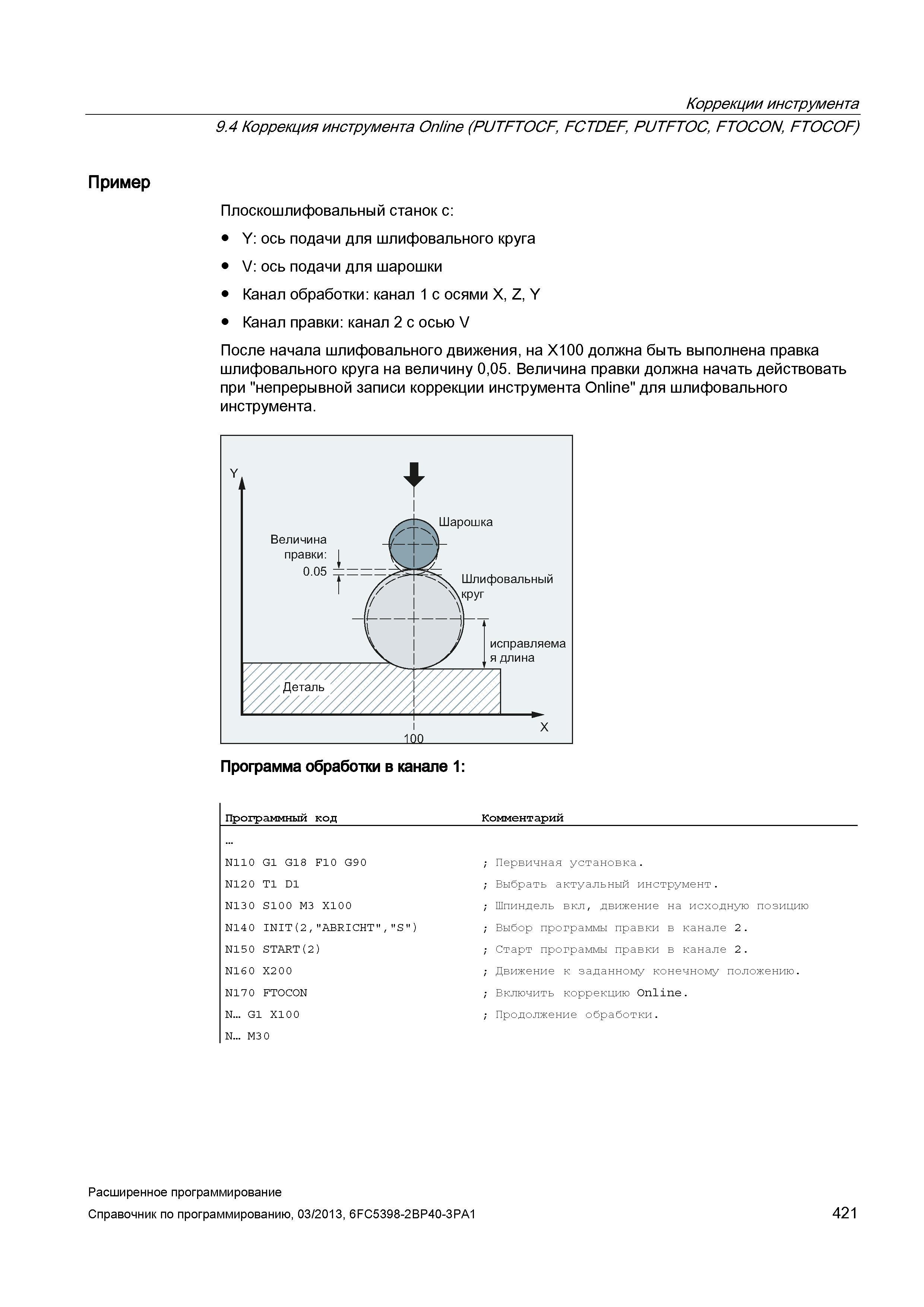

Коррекции инструмента 9.4 Коррекция инструмента Online (PUTFTOCF, FCTDEF, PUTFTOC, FTOCON, FTOCOF) Пример Плоскошлифовальный станок с: Y: ось подачи для шлифовального круга V: ось подачи для шарошки Канал обработки: канал 1 с осями X, Z, Y Канал правки: канал 2 с осью V После начала шлифовального движения, на X100 должна быть выполнена правка шлифовального круга на величину 0,05. Величина правки должна начать действовать при "непрерывной записи коррекции инструмента Online" для шлифовального инструмента. Программа обработки в канале 1: Программный код Комментарий N110 G1 G18 F10 G90 N120 T1 D1 N130 S100 M3 X100 N140 INIT(2,"ABRICHT","S") N150 START(2) N160 X2 0 0 N17 0 FTOCON N... G1 X10 0 N... M3 0 Первичная установка. Выбрать актуальный инструмент. Шпиндель вкл, движение на исходную позицию Выбор программы правки в канале 2. Старт программы правки в канале 2. Движение к заданному конечному положению. Включить коррекцию Online. Продолжение обработки. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 421
