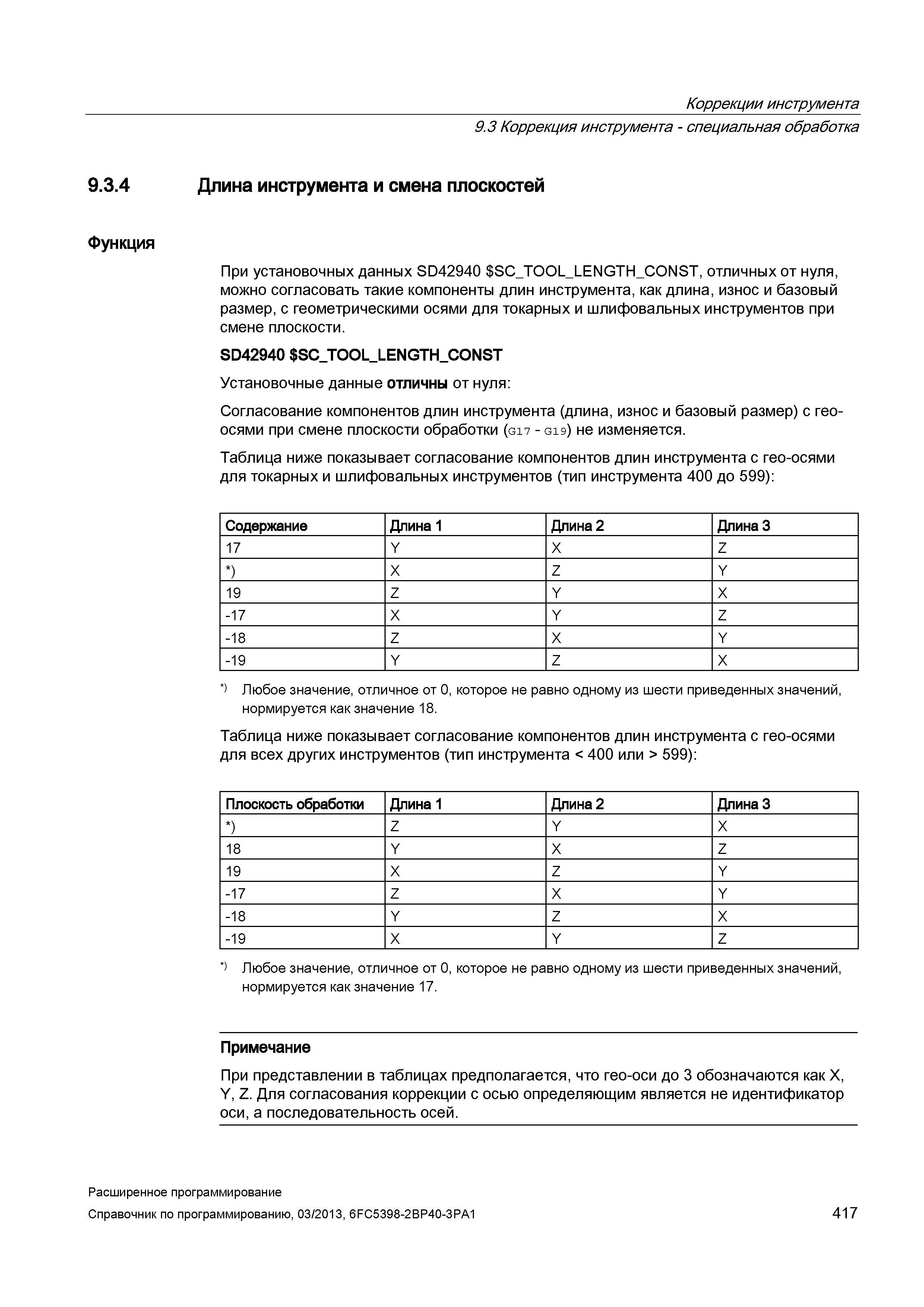

Коррекции инструмента 9.3 Коррекция инструмента - специальная обработка 9.3.4 Длина инструмента и смена плоскостей Функция При установочных данных SD42940 SC_TOOL_LENGTH_CONST, отличных от нуля, можно согласовать такие компоненты длин инструмента, как длина, износ и базовый размер, с геометрическими осями для токарных и шлифовальных инструментов при смене плоскости. SD42940 SC_TOOL_LENGTH_CONST Установочные данные отличны от нуля: Согласование компонентов длин инструмента (длина, износ и базовый размер) с геоосями при смене плоскости обработки (gi7 - G19) не изменяется. Таблица ниже показывает согласование компонентов длин инструмента с гео-осями для токарных и шлифовальных инструментов (тип инструмента 400 до 599): Содержание Длина 1 Длина 2 Длина 3 17 Y X Z *) X Z Y 19 Z Y X -17 X Y Z -18 Z X Y -19 Y Z X *) Любое значение, отличное от 0, которое не равно одному из шести приведенных значений, нормируется как значение 18. Таблица ниже показывает согласование компонентов длин инструмента с гео-осями для всех других инструментов (тип инструмента < 400 или > 599): Плоскость обработки Длина 1 Длина 2 Длина 3 *) Z Y X 18 Y X Z 19 X Z Y -17 Z X Y -18 Y Z X -19 X Y Z *) Любое значение, отличное от 0, которое не равно одному из шести приведенных значений, нормируется как значение 17. Примечание При представлении в таблицах предполагается, что гео-оси до 3 обозначаются как X, Y, Z. Для согласования коррекции с осью определяющим является не идентификатор оси, а последовательность осей. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 417
