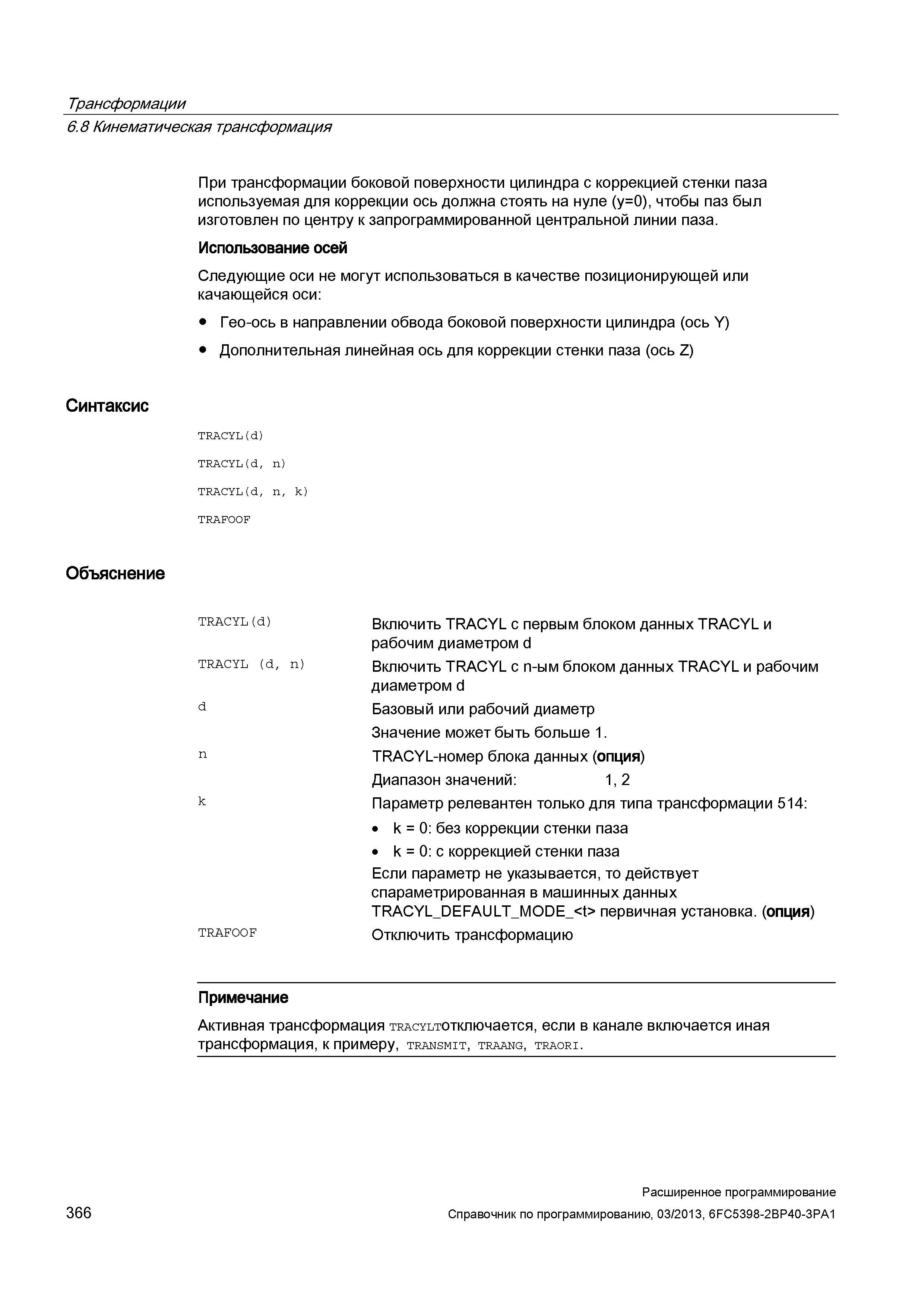

Трансформации 6.8 Кинематическая трансформация При трансформации боковой поверхности цилиндра с коррекцией стенки паза используемая для коррекции ось должна стоять на нуле (y=0), чтобы паз был изготовлен по центру к запрограммированной центральной линии паза. Использование осей Следующие оси не могут использоваться в качестве позиционирующей или качающейся оси: Гео-ось в направлении обвода боковой поверхности цилиндра (ось Y) Дополнительная линейная ось для коррекции стенки паза (ось Z) Синтаксис TRACYL(d) Включить TRACYL с первым блоком данных TRACYL и рабочим диаметром d Включить TRACYL с n-ым блоком данных TRACYL и рабочим диаметром d Базовый или рабочий диаметр Значение может быть больше 1. TRACYL-номер блока данных (опция) Диапазон значений: 1, 2 Параметр релевантен только для типа трансформации 514: k = 0: без коррекции стенки паза k = 0: с коррекцией стенки паза Если параметр не указывается, то действует спараметрированная в машинных данных TRACYL_DEFAULT_MODE_ первичная установка. (опция) Отключить трансформацию Примечание Активная трансформация тRACYLтотключается, если в канале включается иная трансформация, к примеру, TRANSMIT, TRAANG, TRAORI. TRACYL(d, n) TRACYL(d, n, k) TRAFOOF Объяснение TRACYL(d) TRACYL (d, n) d n k TRAFOOF 366 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
