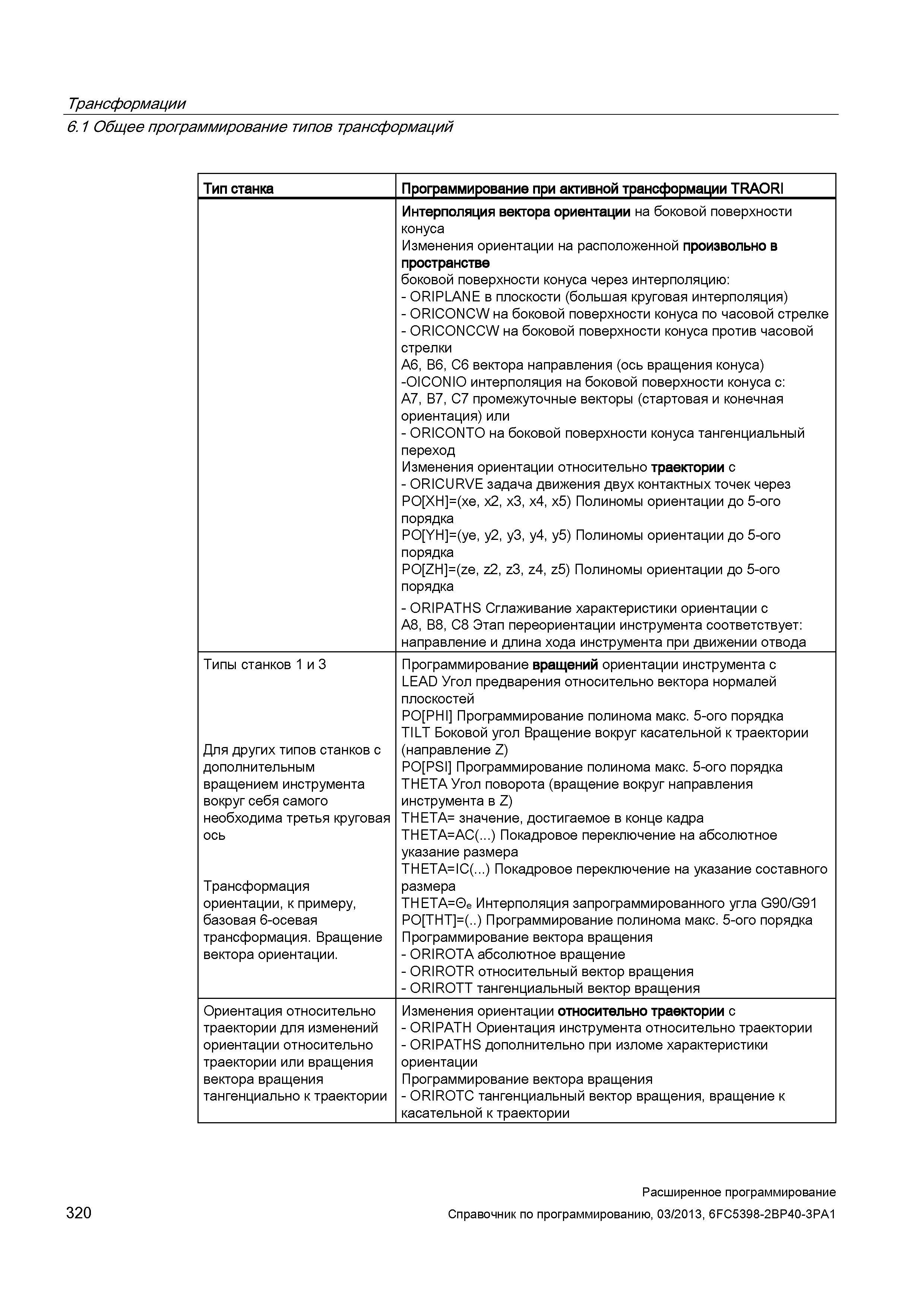

Трансформации 6.1 Общее программирование типов трансформаций Тип станка Программирование при активной трансформации TRAORI Интерполяция вектора ориентации на боковой поверхности конуса Изменения ориентации на расположенной произвольно в пространстве боковой поверхности конуса через интерполяцию: - ORIPLANE в плоскости (большая круговая интерполяция) - ORICONCW на боковой поверхности конуса по часовой стрелке - ORICONCCW на боковой поверхности конуса против часовой стрелки A6, B6, C6 вектора направления (ось вращения конуса) -OICONIO интерполяция на боковой поверхности конуса с: A7, B7, C7 промежуточные векторы (стартовая и конечная ориентация) или - ORICONTO на боковой поверхности конуса тангенциальный переход Изменения ориентации относительно траектории с - ORICURVE задача движения двух контактных точек через PO XH =(xe, x2, x3, x4, x5) Полиномы ориентации до 5-ого порядка PO YH =(ye, y2, y3, y4, y5) Полиномы ориентации до 5-ого порядка PO ZH =(ze, z2, z3, z4, z5) Полиномы ориентации до 5-ого порядка - ORIPATHS Сглаживание характеристики ориентации с A8, B8, C8 Этап переориентации инструмента соответствует: направление и длина хода инструмента при движении отвода Типы станков 1 и 3 Для других типов станков с дополнительным вращением инструмента вокруг себя самого необходима третья круговая ось Трансформация ориентации, к примеру, базовая 6-осевая трансформация. Вращение вектора ориентации. Программирование вращений ориентации инструмента с LEAD Угол предварения относительно вектора нормалей плоскостей PO PHI Программирование полинома макс. 5-ого порядка TILT Боковой угол Вращение вокруг касательной к траектории (направление Z) PO PSI Программирование полинома макс. 5-ого порядка THETA Угол поворота (вращение вокруг направления инструмента в Z) THETA= значение, достигаемое в конце кадра THETA=AC(...) Покадровое переключение на абсолютное указание размера THETA=IC(...) Покадровое переключение на указание составного размера THETA=0e Интерполяция запрограммированного угла G90/G91 PO THT =(..) Программирование полинома макс. 5-ого порядка Программирование вектора вращения - ORIROTA абсолютное вращение - ORIROTR относительный вектор вращения - ORIROTT тангенциальный вектор вращения Ориентация относительно траектории для изменений ориентации относительно траектории или вращения вектора вращения тангенциально к траектории Изменения ориентации относительно траектории с - ORIPATH Ориентация инструмента относительно траектории - ORIPATHS дополнительно при изломе характеристики ориентации Программирование вектора вращения - ORIROTC тангенциальный вектор вращения, вращение к касательной к траектории 320 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
