289 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.289 |
|||||

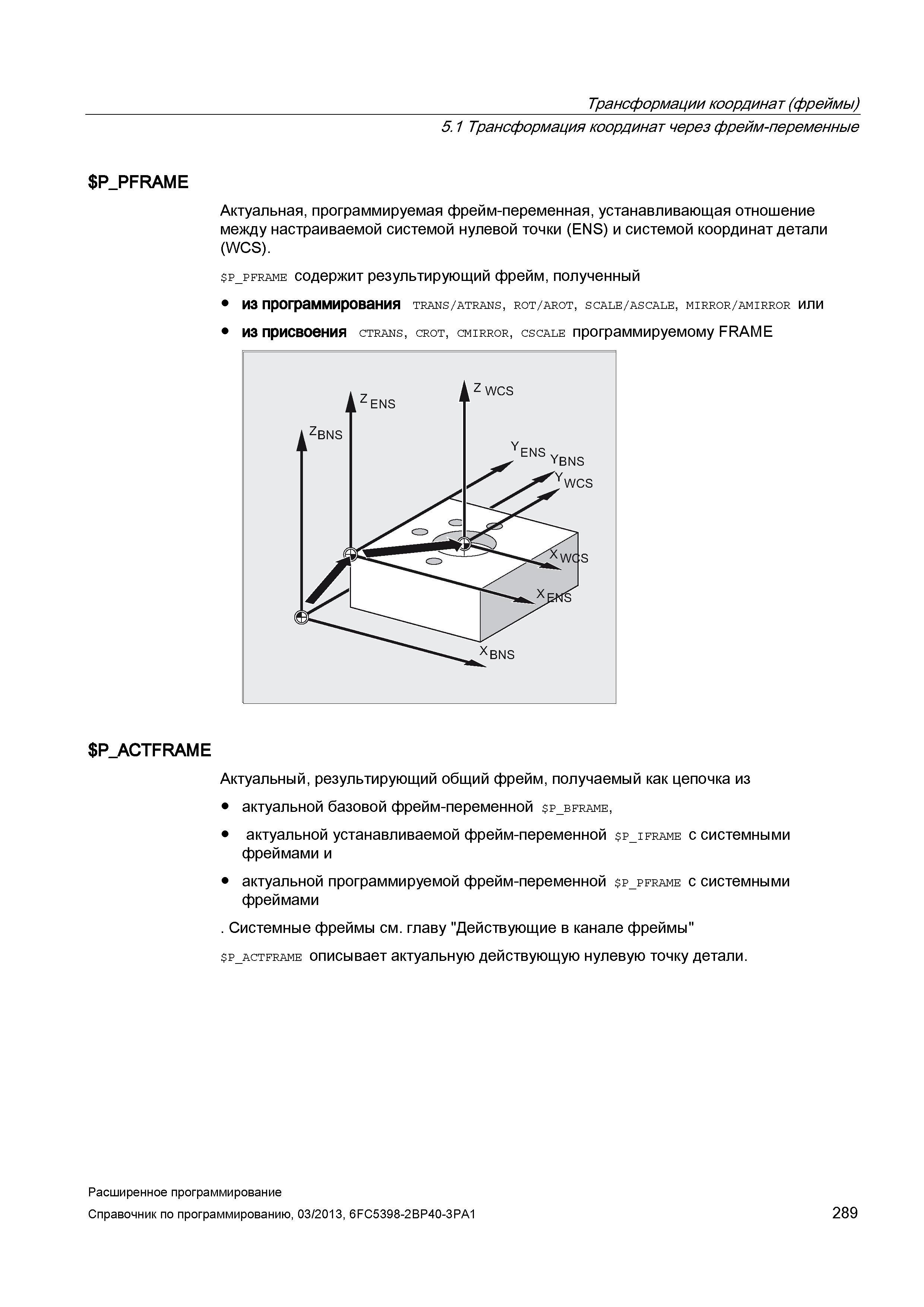

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 289 0289 Lab2u Трансформации координат (фреймы) 5.1 Трансформация координат через фрейм-переменные P_PFRAME Актуальная, программируемая фрейм-переменная, устанавливающая отношение между настраиваемой системой нулевой точки (ENS) и системой координат детали (WCS). p_pframe содержит результирующий фрейм, полученный из программирования TRANS/ATRANS, ROT/AROT, SCALE/ASCALE, mirror/amirror или из присвоения ctrans, crot, cmirror, cscale программируемому FRAME P_ACTFRAME Актуальный, результирующий общий фрейм, получаемый как цепочка из актуальной базовой фрейм-переменной p_bframe, актуальной устанавливаемой фрейм-переменной p_iframe с системными фреймами и актуальной программируемой фрейм-переменной p_pframe с системными фреймами . Системные фреймы см. главу "Действующие в канале фреймы" p_actframe описывает актуальную действующую нулевую точку детали. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 289 |
|||||
