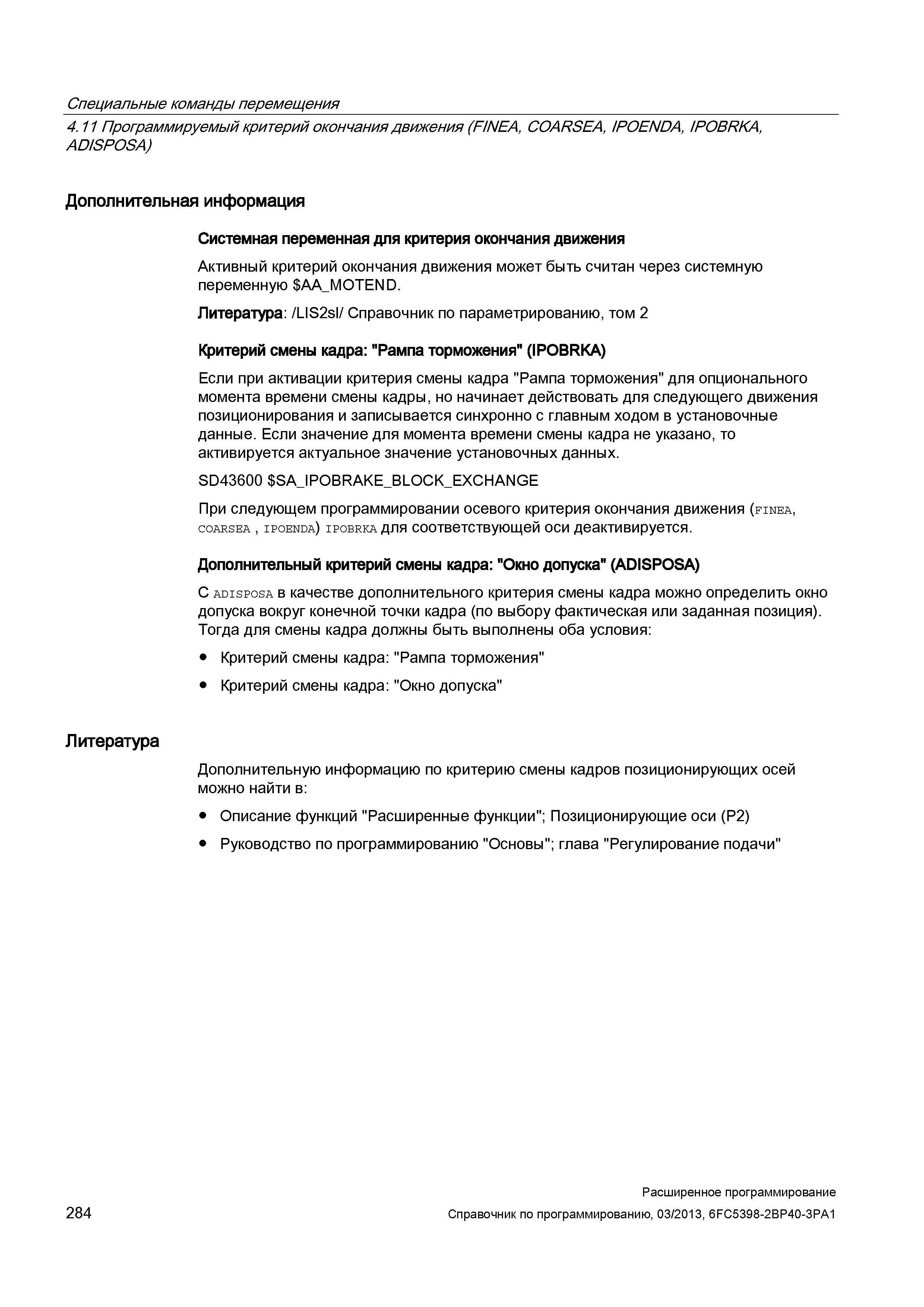

284 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.284

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 284 0284 Lab2u

Специальные команды перемещения 4.11 Программируемый критерий окончания движения (FINEA, COARSEA, IPOENDA, IPOBRKA, AD/SPOSA) Дополнительная информация Системная переменная для критерия окончания движения Активный критерий окончания движения может быть считан через системную переменную AA_MOTEND. Литература: /LIS2sl/ Справочник по параметрированию, том 2 Критерий смены кадра: "Рампа торможения" (IPOBRKA) Если при активации критерия смены кадра "Рампа торможения" для опционального момента времени смены кадры, но начинает действовать для следующего движения позиционирования и записывается синхронно с главным ходом в установочные данные. Если значение для момента времени смены кадра не указано, то активируется актуальное значение установочных данных. SD43600 SA_IPOBRAKE_BLOCK_EXCHANGE При следующем программировании осевого критерия окончания движения (finea, coarsea , ipoenda) ipobrka для соответствующей оси деактивируется. Дополнительный критерий смены кадра: "Окно допуска" (ADISPOSA) С adisposa в качестве дополнительного критерия смены кадра можно определить окно допуска вокруг конечной точки кадра (по выбору фактическая или заданная позиция). Тогда для смены кадра должны быть выполнены оба условия: Критерий смены кадра: "Рампа торможения" Критерий смены кадра: "Окно допуска" Литература Дополнительную информацию по критерию смены кадров позиционирующих осей можно найти в: Описание функций "Расширенные функции"; Позиционирующие оси (P2) Руководство по программированию "Основы"; глава "Регулирование подачи" 284 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
