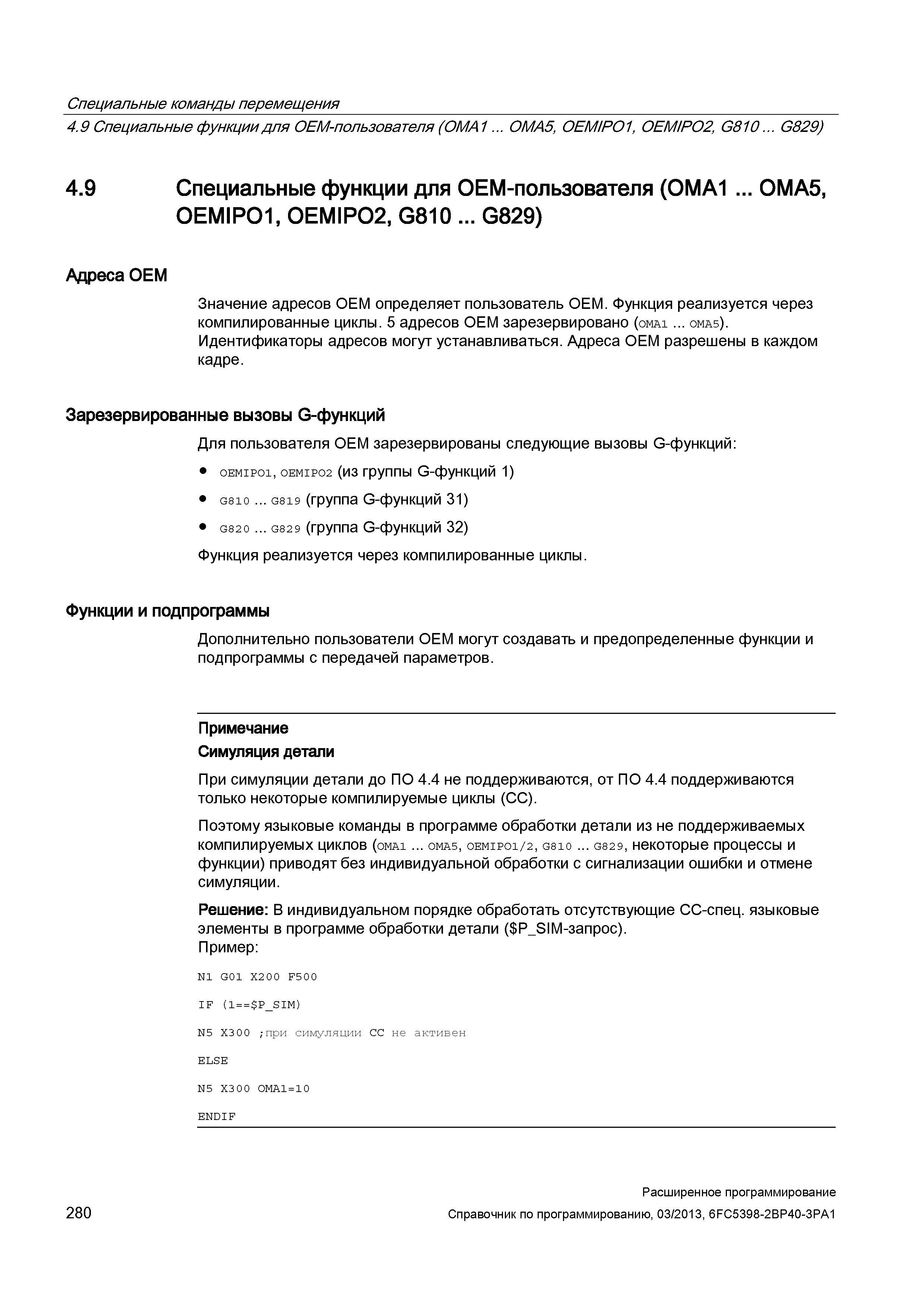

280 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.280

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 280 0280 Lab2u

Специальные команды перемещения 4.9 Специальные функциидпя OEM-пользователя (OMA1... OMA5, OEMIPO1, OEMIPO2, G810... G829) 4.9 Специальные функции для OEM-пользователя (OMA1 ... OMA5, OEMIPO1, OEMIPO2, G810 ... G829) Адреса OEM Значение адресов OEM определяет пользователь OEM. Функция реализуется через компилированные циклы. 5 адресов OEM зарезервировано (oma1 ... oma5). Идентификаторы адресов могут устанавливаться. Адреса OEM разрешены в каждом кадре. Зарезервированные вызовы G-функций Для пользователя OEM зарезервированы следующие вызовы G-функций: oemipo1, oemipo2 (из группы G-функций 1) G810 ... G819 (группа G-функций 31) G820 ... G82 9 (группа G-функций 32) Функция реализуется через компилированные циклы. Функции и подпрограммы Дополнительно пользователи ОЕМ могут создавать и предопределенные функции и подпрограммы с передачей параметров. Примечание Симуляция детали При симуляции детали до ПО 4.4 не поддерживаются, от ПО 4.4 поддерживаются только некоторые компилируемые циклы (CC). Поэтому языковые команды в программе обработки детали из не поддерживаемых компилируемых циклов (oma1 ... oma5, oemipo1/2, G810 ... G829, некоторые процессы и функции) приводят без индивидуальной обработки с сигнализации ошибки и отмене симуляции. Решение: В индивидуальном порядке обработать отсутствующие CC-спец. языковые элементы в программе обработки детали ( P_SIM-запрос). Пример: N1 G01 X2 0 0 F5 0 0 IF (1 P_SIM) N5 X300 ;при симуляции CC не активен ELSE N5 X300 0MA1=10 ENDIF 280 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
