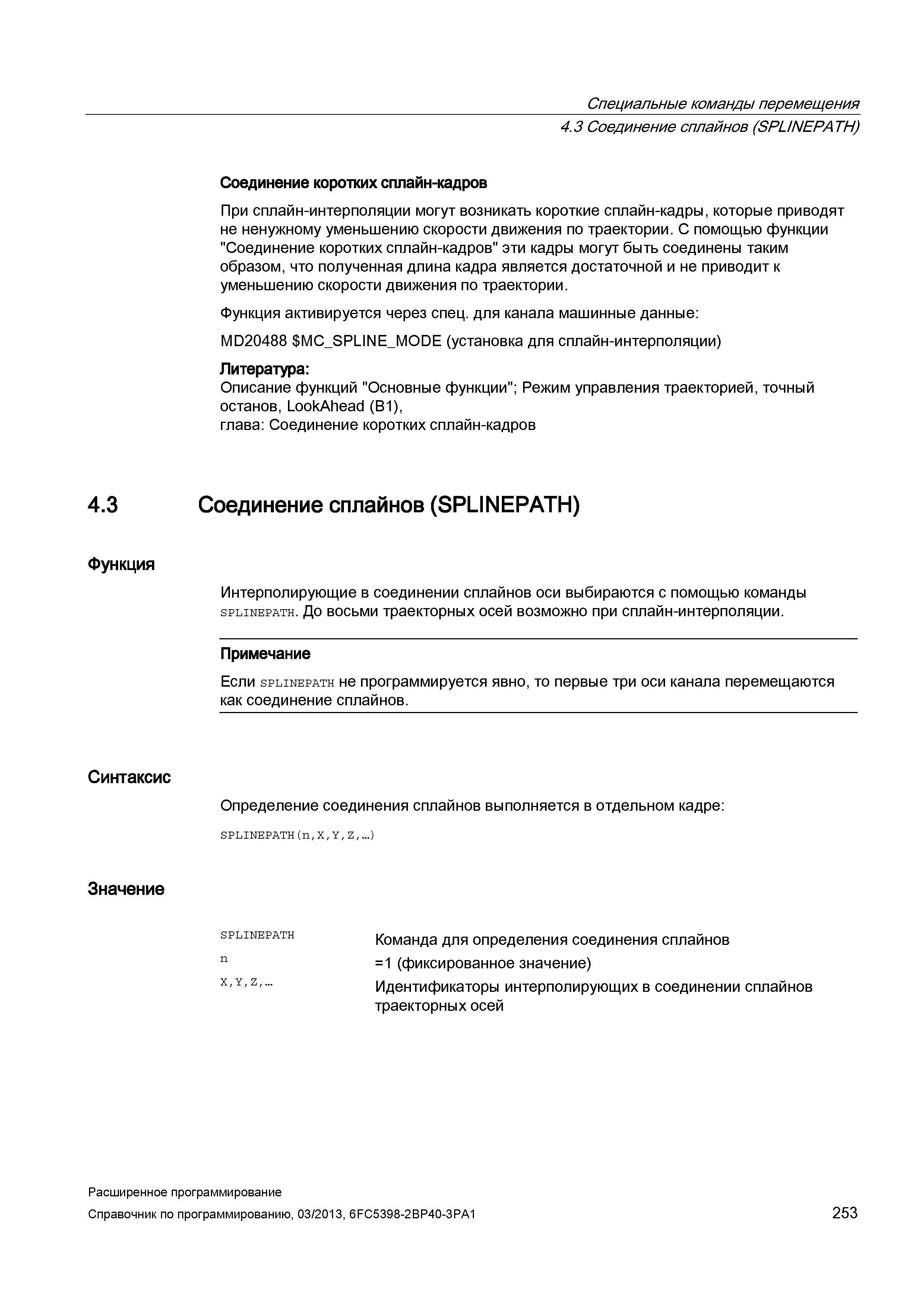

Специальные команды перемещения 4.3 Соединение сплайнов (SPL/NEPATH) Соединение коротких сплайн-кадров При сплайн-интерполяции могут возникать короткие сплайн-кадры, которые приводят не ненужному уменьшению скорости движения по траектории. С помощью функции "Соединение коротких сплайн-кадров" эти кадры могут быть соединены таким образом, что полученная длина кадра является достаточной и не приводит к уменьшению скорости движения по траектории. Функция активируется через спец. для канала машинные данные: MD20488 MC_SPUNE_MODE (установка для сплайн-интерполяции) Литература: Описание функций "Основные функции"; Режим управления траекторией, точный останов, LookAhead (B1), глава: Соединение коротких сплайн-кадров 4.3 Соединение сплайнов (SPUNEPATH) Функция Интерполирующие в соединении сплайнов оси выбираются с помощью команды splinepath. До восьми траекторных осей возможно при сплайн-интерполяции. Примечание Если splinepath не программируется явно, то первые три оси канала перемещаются как соединение сплайнов. Синтаксис Значение Определение соединения сплайнов выполняется в отдельном кадре: SPLINEPATH(n,X,Y,Z,..) SPLINEPATH n X,Y,Z,.. Команда для определения соединения сплайнов = 1 (фиксированное значение) Идентификаторы интерполирующих в соединении сплайнов траекторных осей Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 253
