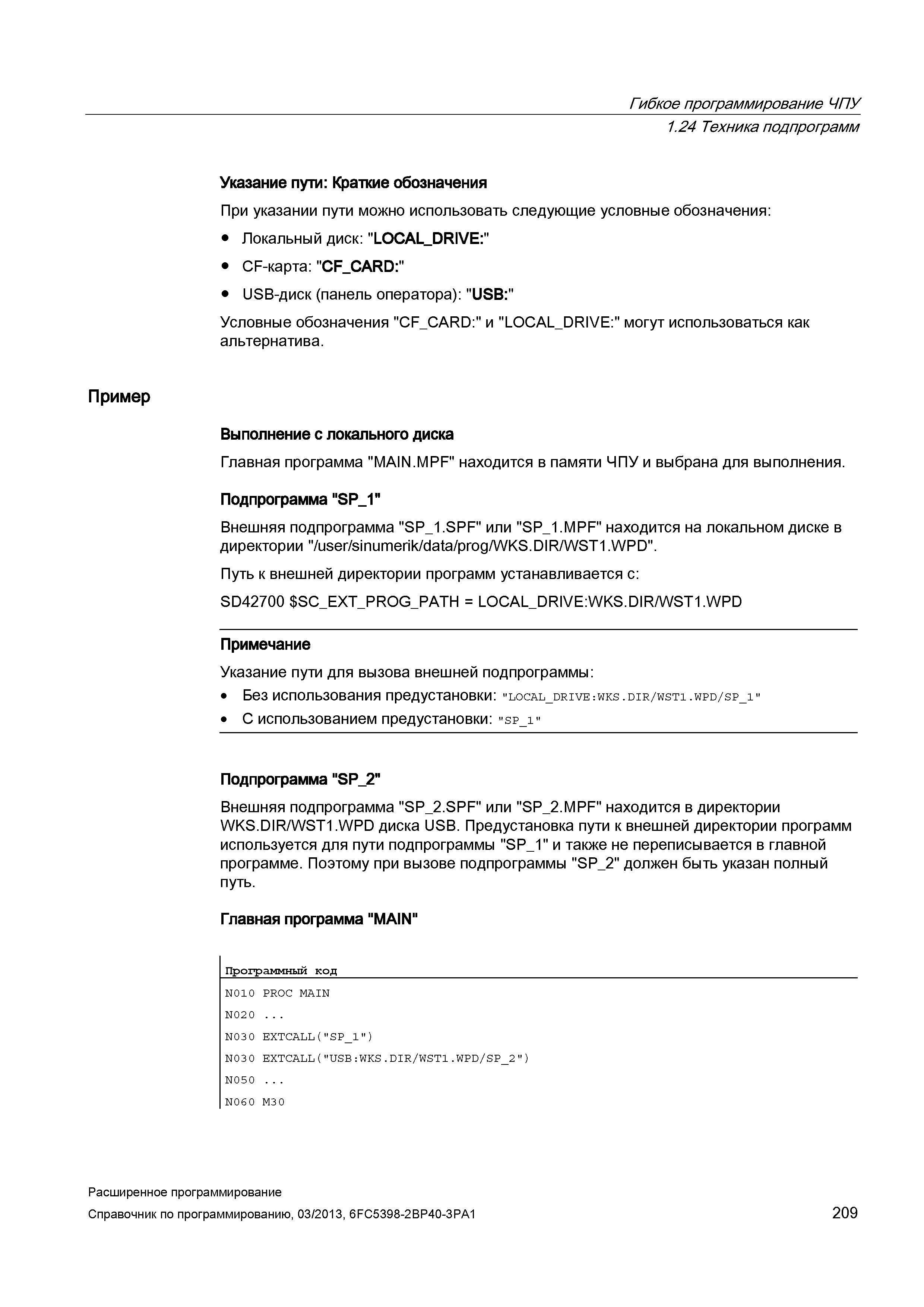

209 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.209

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 209 0209 Lab2u

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Указание пути: Краткие обозначения При указании пути можно использовать следующие условные обозначения: Локальный диск: "LOCAL_DRIVE:" CF-карта: "CF_CARD:" USB-диск (панель оператора): "USB:" Условные обозначения "CF_CARD:" и "LOCAL_DRIVE:" могут использоваться как альтернатива. Пример Выполнение с локального диска Главная программа "MAIN.MPF" находится в памяти ЧПУ и выбрана для выполнения. Подпрограмма "SP_1" Внешняя подпрограмма "SP_1.SPF" или "SP_1.MPF" находится на локальном диске в директории "/user/sinumerik/data/prog/WKS.DIR/WST1.WPD". Путь к внешней директории программ устанавливается с: SD42700 SC_EXT_PROG_PATH = LOCAL_DRIVE:WKS.DIR/WST1.WPD Примечание Указание пути для вызова внешней подпрограммы: Без использования предустановки: "LOCAL_DRIVE:WKS.DIR/WST1.WPD/SP_1" С использованием предустановки: "sp_1" Подпрограмма "SP_2" Внешняя подпрограмма "SP_2.SPF" или "SP_2.MPF" находится в директории WKS.DIR/WST1.WPD диска USB. Предустановка пути к внешней директории программ используется для пути подпрограммы "SP_1" и также не переписывается в главной программе. Поэтому при вызове подпрограммы "SP_2" должен быть указан полный путь. Главная программа "MAIN" Программный код N010 PROC MAIN N020 N030 EXTCALL("SP_1") N030 EXTCALL("USB:WKS.DIR/WST1.WPD/SP_2") N050 N060 M30 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 209
