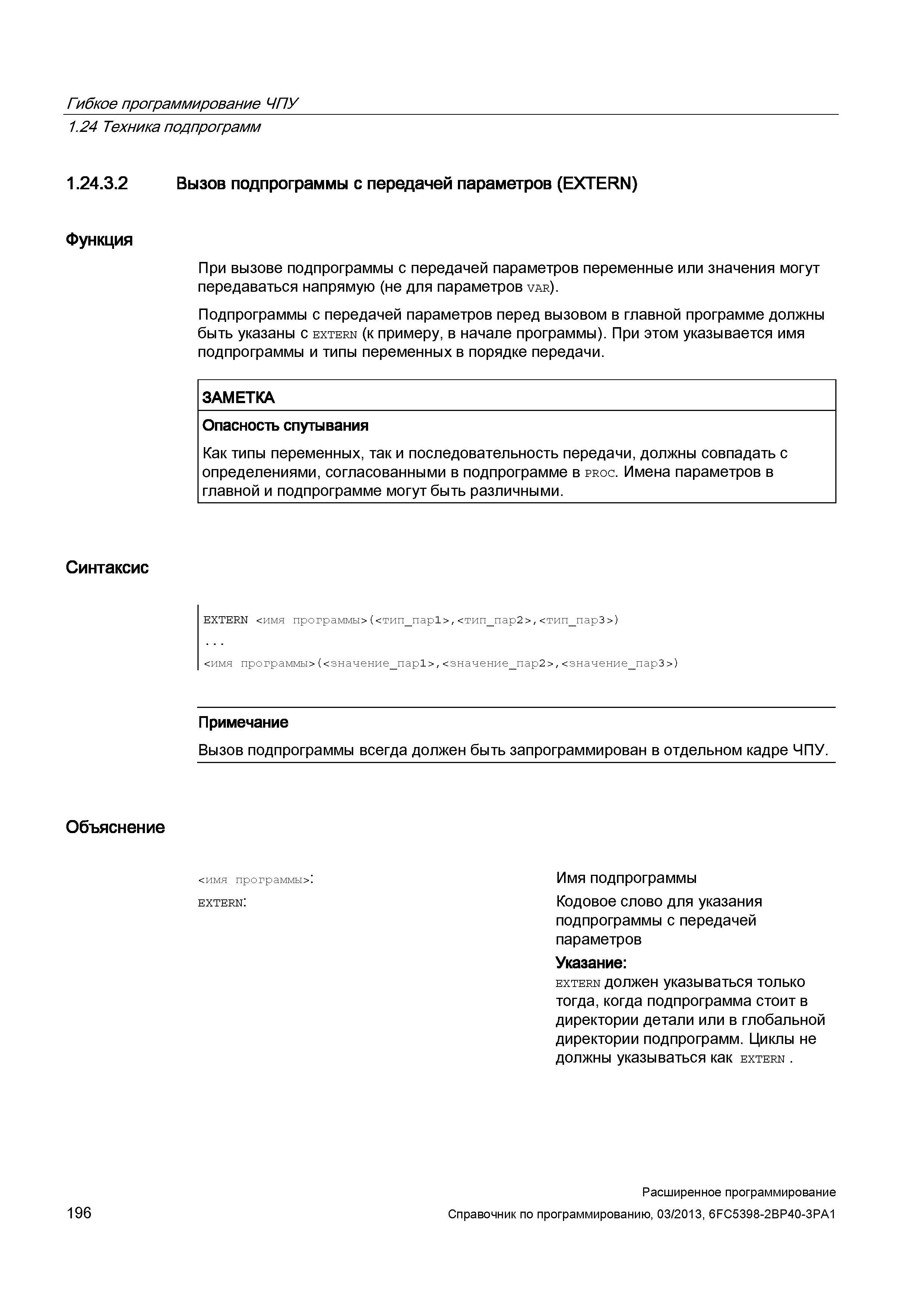

Гибкое программирование ЧПУ 1.24 Техника подпрограмм 1.24.3.2 Вызов подпрограммы с передачей параметров (EXTERN) Функция При вызове подпрограммы с передачей параметров переменные или значения могут передаваться напрямую (не для параметров var). Подпрограммы с передачей параметров перед вызовом в главной программе должны быть указаны с extern (к примеру, в начале программы). При этом указывается имя подпрограммы и типы переменных в порядке передачи. ЗАМЕТКА Опасность спутывания Как типы переменных, так и последовательность передачи, должны совпадать с определениями, согласованными в подпрограмме в proc. Имена параметров в главной и подпрограмме могут быть различными. Синтаксис EXTERN <имя программы>(<тип_пар1>,<тип_пар2>,<тип_пар3>) <имя программы>(<значение_пар1>,<значение_пар2>,<значение_пар3>) Объяснение Примечание Вызов подпрограммы всегда должен быть запрограммирован в отдельном кадре ЧПУ. <имя программы>. extern: Имя подпрограммы Кодовое слово для указания подпрограммы с передачей параметров Указание: extern должен указываться только тогда, когда подпрограмма стоит в директории детали или в глобальной директории подпрограмм. Циклы не должны указываться как extern . 196 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
