191 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.191

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 191 0191 Lab2u

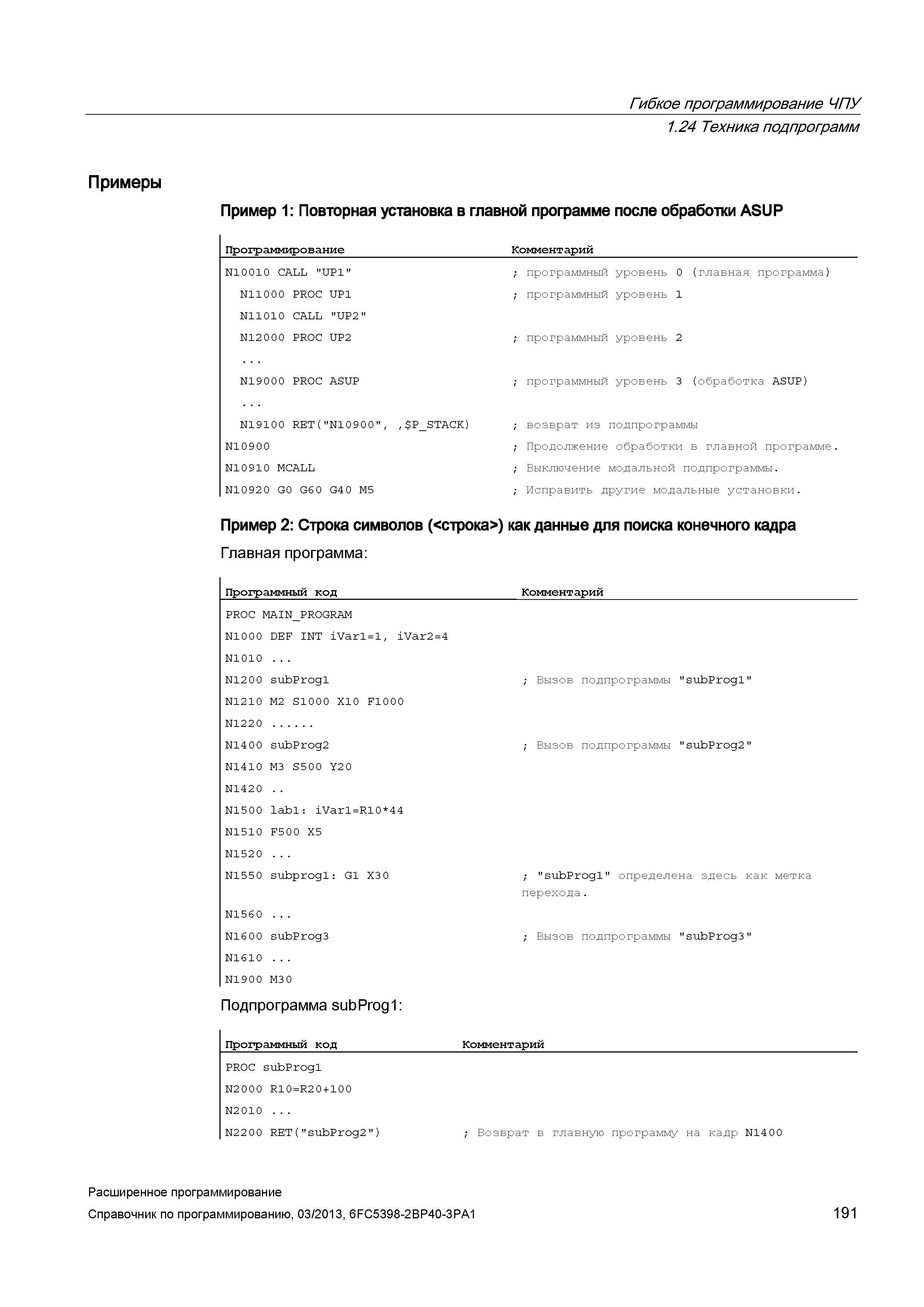

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Примеры Пример 1: Повторная установка в главной программе после обработки ASUP Программирование Комментарий N10010 CALL "UP1" ; программный уровень 0 (главная программа) N11000 PROC UP1 ; программный уровень 1 N11010 CALL "UP2" N12000 PROC UP2 ; программный уровень 2 N19000 PROC ASUP ; программный уровень 3 (обработка ASUP) N19100 RET("N10900", , P_ STACK) ; возврат из подпрограммы N10900 ; Продолжение обработки в главной программе. N10 910 MCALL ; Выключение модальной подпрограммы. N10920 G0 G60 G4 0 M5 ; Исправить другие модальные установки. Пример 2: Строка символов (<строка>) как данные для поиска конечного кадра Главная программа: Программный код Комментарий PROC MAIN_PROGRAM N1000 DEF INT iVar1=1, iVar2=4 N1010 ... N1200 subProg1 ; Вызов подпрограммы "subProg1" N1210 M2 S1000 X10 F1000 N1220 N1400 subProg2 ; Вызов подпрограммы "subProg2" N1410 M3 S500 Y20 N1420 .. N1500 lab1: iVar1=R10*44 N1510 F5 0 0 X5 N1520 ... N1550 subprog1: G1 X30 ; "subProg1" определена здесь как метка перехода. N1560 ... N1600 subProg3 ; Вызов подпрограммы "subProg3" N1610 ... N1900 M30 Подпрограмма subProg1: Программный код Комментарий PROC subProg1 N2000 R10=R2 0+10 0 N2010 ... N2200 RET("subProg2") ; Возврат в главную программу на кадр N1400 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 191
