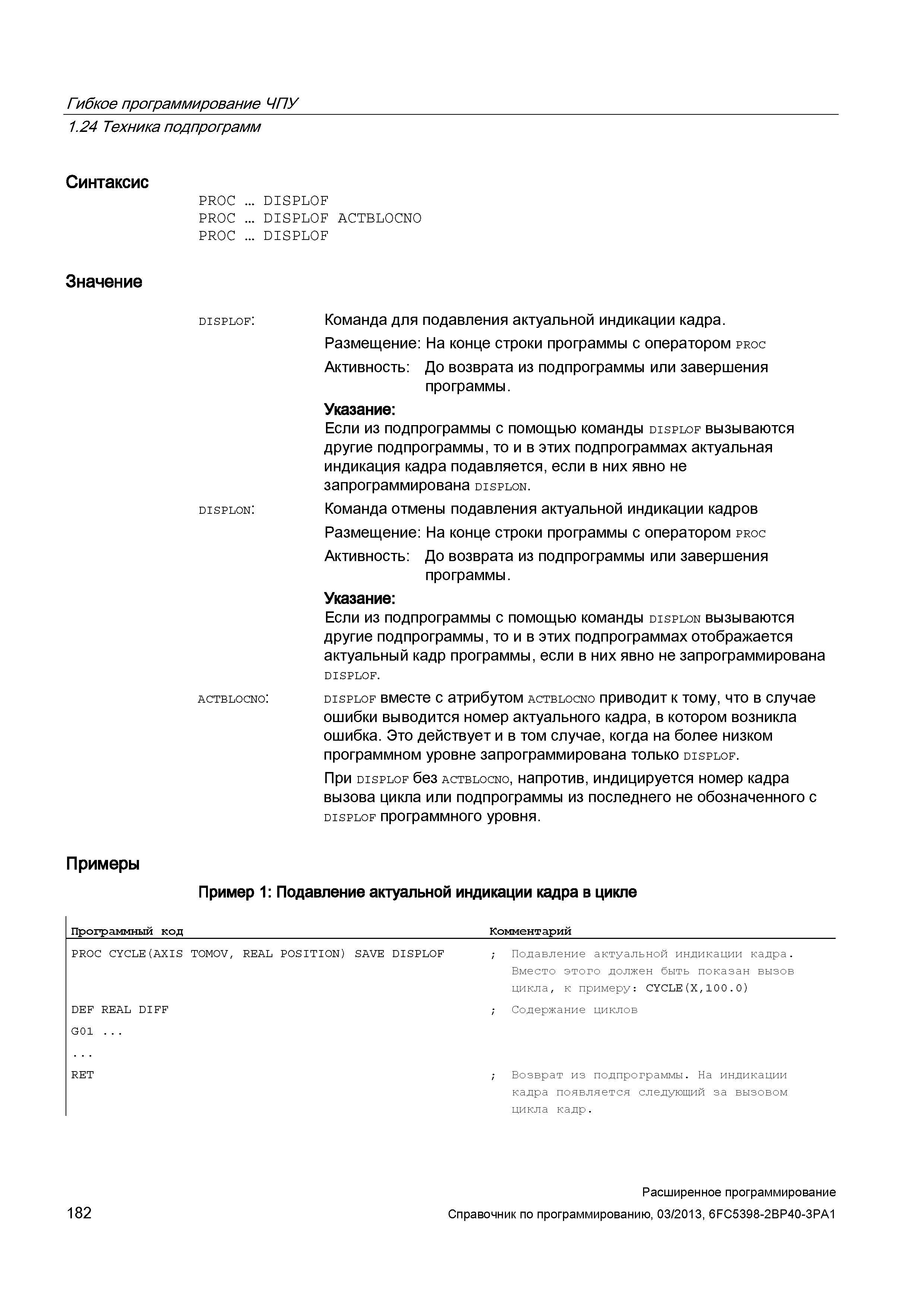

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Синтаксис PROC ... DISPLOF PROC ... DISPLOF ACTBLOCNO PROC ... DISPLOF Значение displon: ACTBLOCNO. Команда для подавления актуальной индикации кадра. Размещение: На конце строки программы с оператором proc Активность: До возврата из подпрограммы или завершения программы. Указание: Если из подпрограммы с помощью команды displof вызываются другие подпрограммы, то и в этих подпрограммах актуальная индикация кадра подавляется, если в них явно не запрограммирована displon. Команда отмены подавления актуальной индикации кадров Размещение: На конце строки программы с оператором proc Активность: До возврата из подпрограммы или завершения программы. Указание: Если из подпрограммы с помощью команды displon вызываются другие подпрограммы, то и в этих подпрограммах отображается актуальный кадр программы, если в них явно не запрограммирована DISPLOF. displof вместе с атрибутом actblocno приводит к тому, что в случае ошибки выводится номер актуального кадра, в котором возникла ошибка. Это действует и в том случае, когда на более низком программном уровне запрограммирована только displof. При displof без actblocno, напротив, индицируется номер кадра вызова цикла или подпрограммы из последнего не обозначенного с displof программного уровня. Примеры Пример 1: Подавление актуальной индикации кадра в цикле Программный код Комментарий PROC CYCLE(AXIS TOMOV, REAL POSITION) SAVE DISPLOF DEF REAL DIFF G01 ... Подавление актуальной индикации кадра. Вместо этого должен быть показан вызов цикла, к примеру: CYCLE(X,100.0) Содержание циклов Возврат из подпрограммы. На индикации кадра появляется следующий за вызовом цикла кадр. DISPLOF RET 182 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
