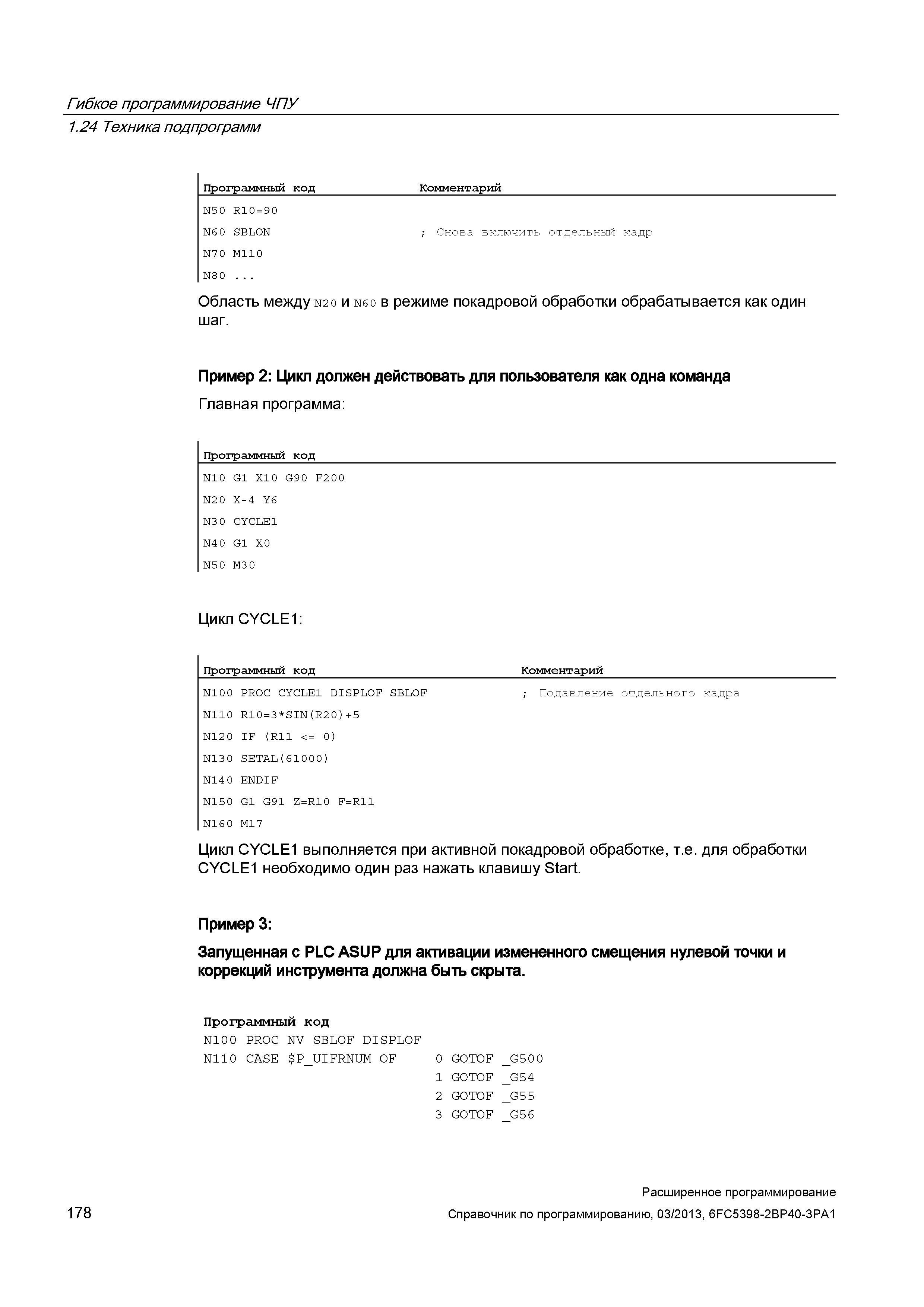

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Программный код Комментарий N50 R10=90 N6 0 SBLON ; Снова включить отдельный кадр N70 M110 N80 ... Область между N20 и N6 0 в режиме покадровой обработки обрабатывается как один шаг. Пример 2: Цикл должен действовать для пользователя как одна команда Главная программа: Программный код N10 G1 X10 G90 F200 N2 0 X-4 Y6 N30 CYCLE1 N4 0 G1 X0 N50 M30 Цикл CYCLE1: Программный код Комментарий N100 PROC CYCLE1 DISPLOF SBLOF ; Подавление отдельного кадра N110 R10=3*SIN(R20)+5 N120 IF (R11 <= 0) 0 3 1 N 0 0 0 1 6 L( A T E S N140 ENDIF N150 G1 G91 Z=R10 F=R11 N160 M17 Цикл CYCLE1 выполняется при активной покадровой обработке, т.е. для обработки CYCLE1 необходимо один раз нажать клавишу Start. Пример 3: Запущенная с PLC ASUP для активации измененного смещения нулевой точки и коррекций инструмента должна быть скрыта. Программный код N100 PROC NV SBLOF DISPLOF N110 CASE P_UIFRNUM OF 0 GOTOF _G50 0 1 GOTOF _G54 2 GOTOF _G55 3 GOTOF G56 178 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
