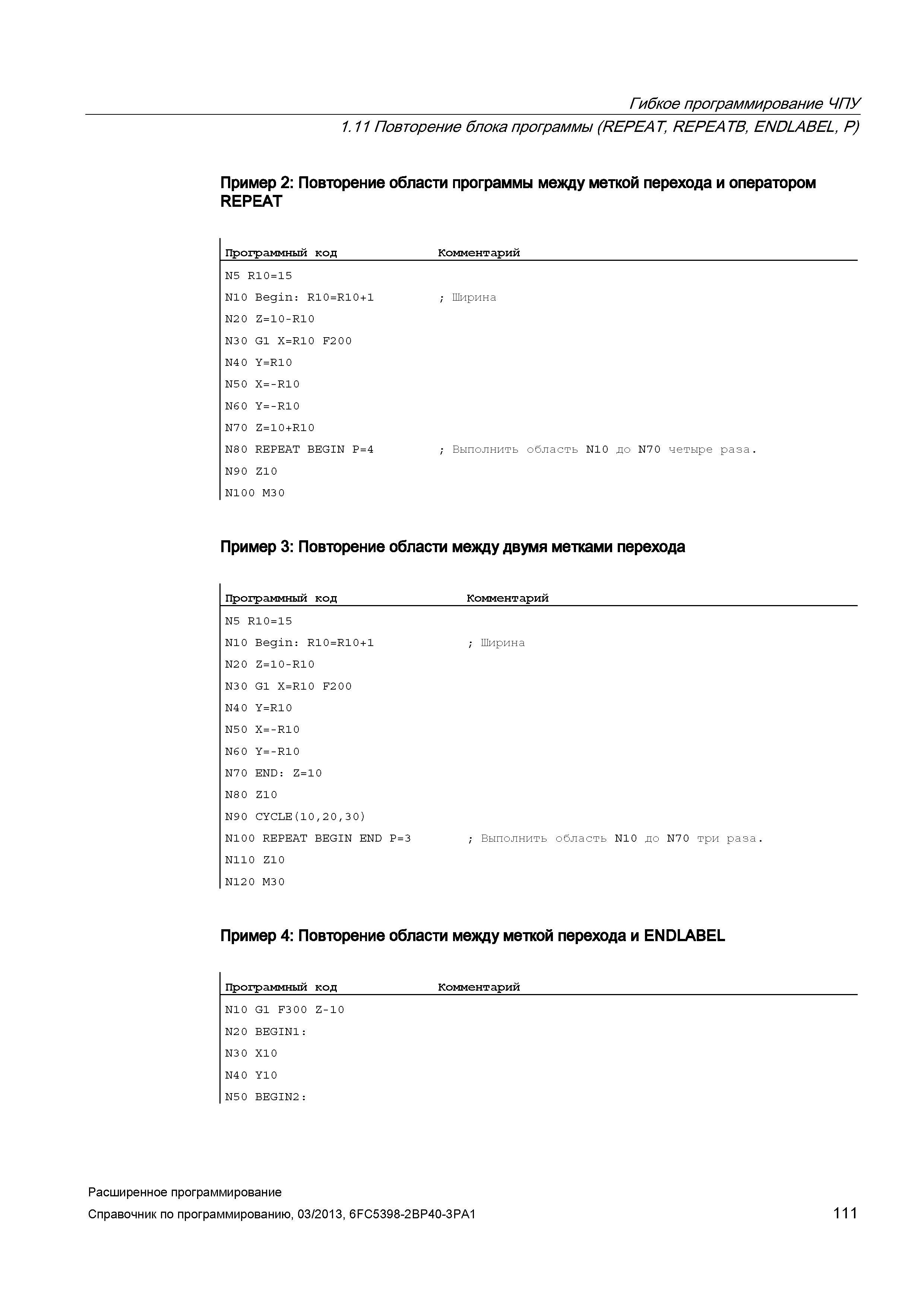

Гибкое программирование ЧПУ 1.11 Повторение блока программы (REPEAT, REPEATB, ENDLABEL, P) Пример 2: Повторение области программы между меткой перехода и оператором REPEAT Программный код Комментарий N5 R10=15 N10 Begin: R10=R10+1 ; Ширина N20 Z=10-R10 N30 G1 X=R10 F2 0 0 N40 Y=R10 N50 X=-R10 N60 Y=-R10 N70 Z=10+R10 N8 0 REPEAT BEGIN P=4 ; Выполнить область N10 до N70 четыре раза. N90 Z10 N100 M30 Пример 3: Повторение области между двумя метками перехода Программный код Комментарий N5 R10=15 N10 Begin: R10=R10+1 ; Ширина N20 Z=10-R10 N30 G1 X=R10 F2 0 0 N40 Y=R10 N50 X=-R10 N60 Y=-R10 N70 END: Z=10 N80 Z10 N9 0 CYCLE(10,20,30) N10 0 REPEAT BEGIN END P=3 ; Выполнить область N10 до N70 три раза. N110 Z10 N120 M30 Пример 4: Повторение области между меткой перехода и ENDLABEL Программный код Комментарий N10 G1 F3 0 0 Z-10 N2 0 BEGIN1: N30 X10 N40 Y10 N50 BEGIN2: Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 111
