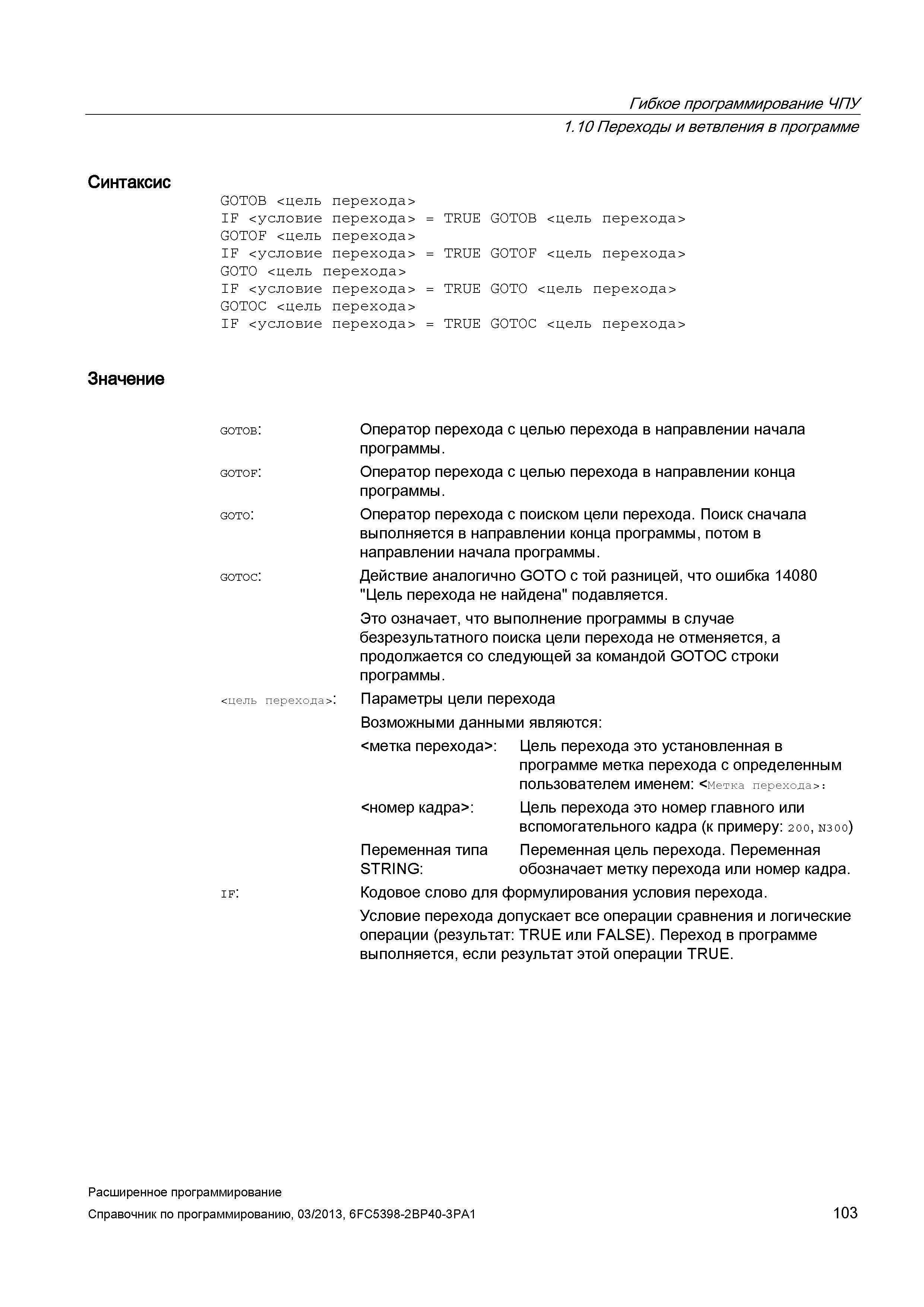

Гибкое программирование ЧПУ Синтаксис Значение 1.10 Переходы и ветвления в программе GOTOB <цель перехода> IF <условие перехода> = TRUE GOTOB <цель перехода> GOTOF <цель перехода> IF <условие перехода> = TRUE GOTOF <цель перехода> GOTO <цель перехода> IF <условие перехода> = TRUE GOTO <цель перехода> GOTOC <цель перехода> IF <условие перехода> = TRUE GOTOC <цель перехода> gotoc: <цель перехода>. if: Оператор перехода с целью перехода в направлении начала программы. Оператор перехода с целью перехода в направлении конца программы. Оператор перехода с поиском цели перехода. Поиск сначала выполняется в направлении конца программы, потом в направлении начала программы. Действие аналогично GOTO с той разницей, что ошибка 14080 "Цель перехода не найдена" подавляется. Это означает, что выполнение программы в случае безрезультатного поиска цели перехода не отменяется, а продолжается со следующей за командой GOTOC строки программы. Параметры цели перехода Возможными данными являются: <метка перехода>: Цель перехода это установленная в программе метка перехода с определенным пользователем именем: <Метка перехода>: Цель перехода это номер главного или вспомогательного кадра (к примеру: 200, ыэоо) Переменная цель перехода. Переменная обозначает метку перехода или номер кадра. Кодовое слово для формулирования условия перехода. Условие перехода допускает все операции сравнения и логические операции (результат: TRUE или FALSE). Переход в программе выполняется, если результат этой операции TRUE. <номер кадра>: Переменная типа STRING: GOTOB: GOTOF: GOTO: Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 103
