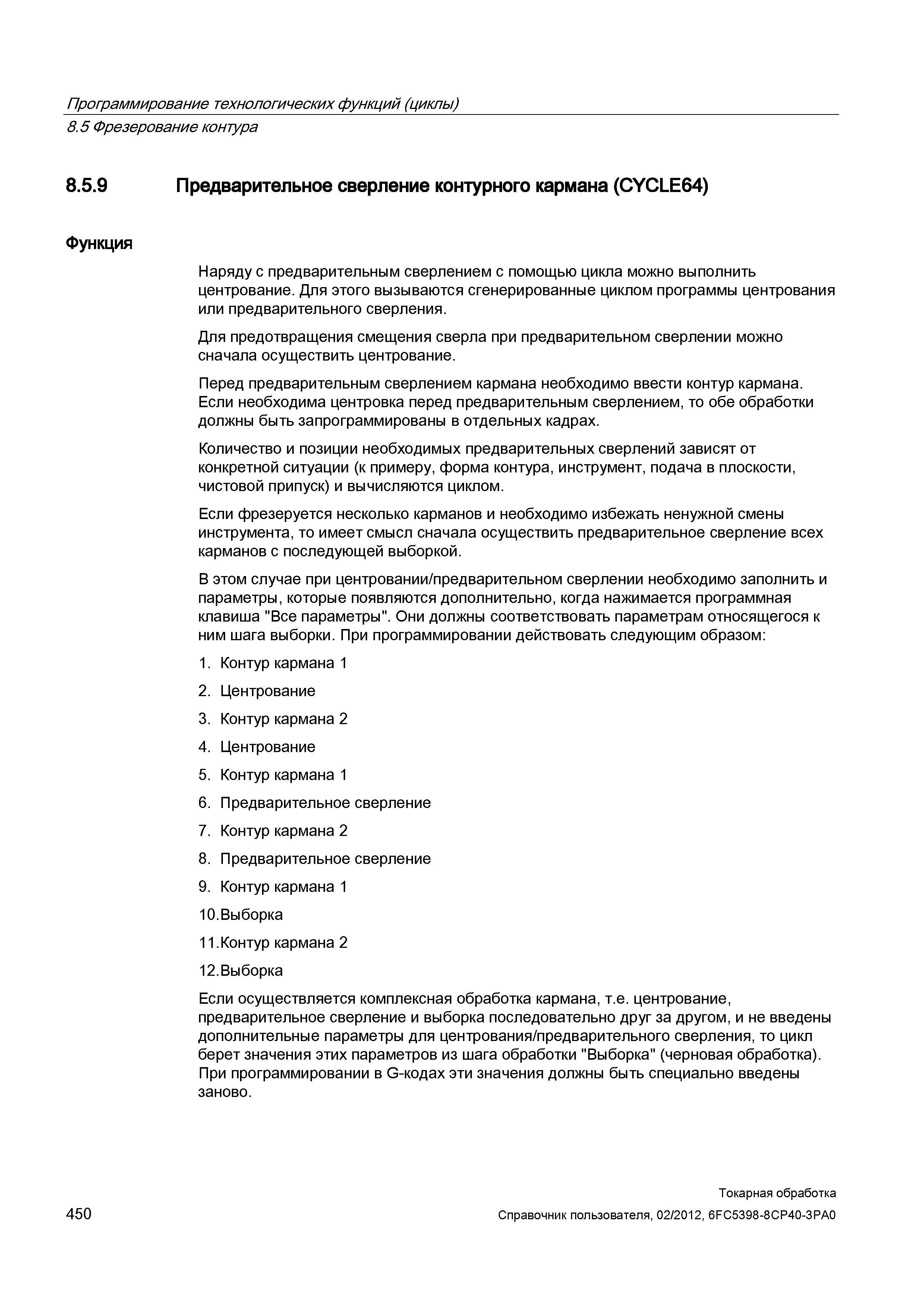

Предварительное сверление контурного кармана (CYCLE64) Функция Наряду с предварительным сверлением с помощью цикла можно выполнить центрование. Для этого вызываются сгенерированные циклом программы центрования или предварительного сверления. Для предотвращения смещения сверла при предварительном сверлении можно сначала осуществить центрование. Перед предварительным сверлением кармана необходимо ввести контур кармана. Если необходима центровка перед предварительным сверлением, то обе обработки должны быть запрограммированы в отдельных кадрах. Количество и позиции необходимых предварительных сверлений зависят от конкретной ситуации (к примеру, форма контура, инструмент, подача в плоскости, чистовой припуск) и вычисляются циклом. Если фрезеруется несколько карманов и необходимо избежать ненужной смены инструмента, то имеет смысл сначала осуществить предварительное сверление всех карманов с последующей выборкой. В этом случае при центровании/предварительном сверлении необходимо заполнить и параметры, которые появляются дополнительно, когда нажимается программная клавиша "Все параметры". Они должны соответствовать параметрам относящегося к ним шага выборки. При программировании действовать следующим образом: 1. Контур кармана 1 2. Центрование 3. Контур кармана 2 4. Центрование 5. Контур кармана 1 6. Предварительное сверление 7. Контур кармана 2 8. Предварительное сверление 9. Контур кармана 1 10.Выборка 11.Контур кармана 2 12.Выборка Если осуществляется комплексная обработка кармана, т.е. центрование, предварительное сверление и выборка последовательно друг за другом, и не введены дополнительные параметры для центрования/предварительного сверления, то цикл берет значения этих параметров из шага обработки "Выборка" (черновая обработка). При программировании в G-кодах эти значения должны быть специально введены заново. 450 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.5 Фрезерование контура 8.5.9
