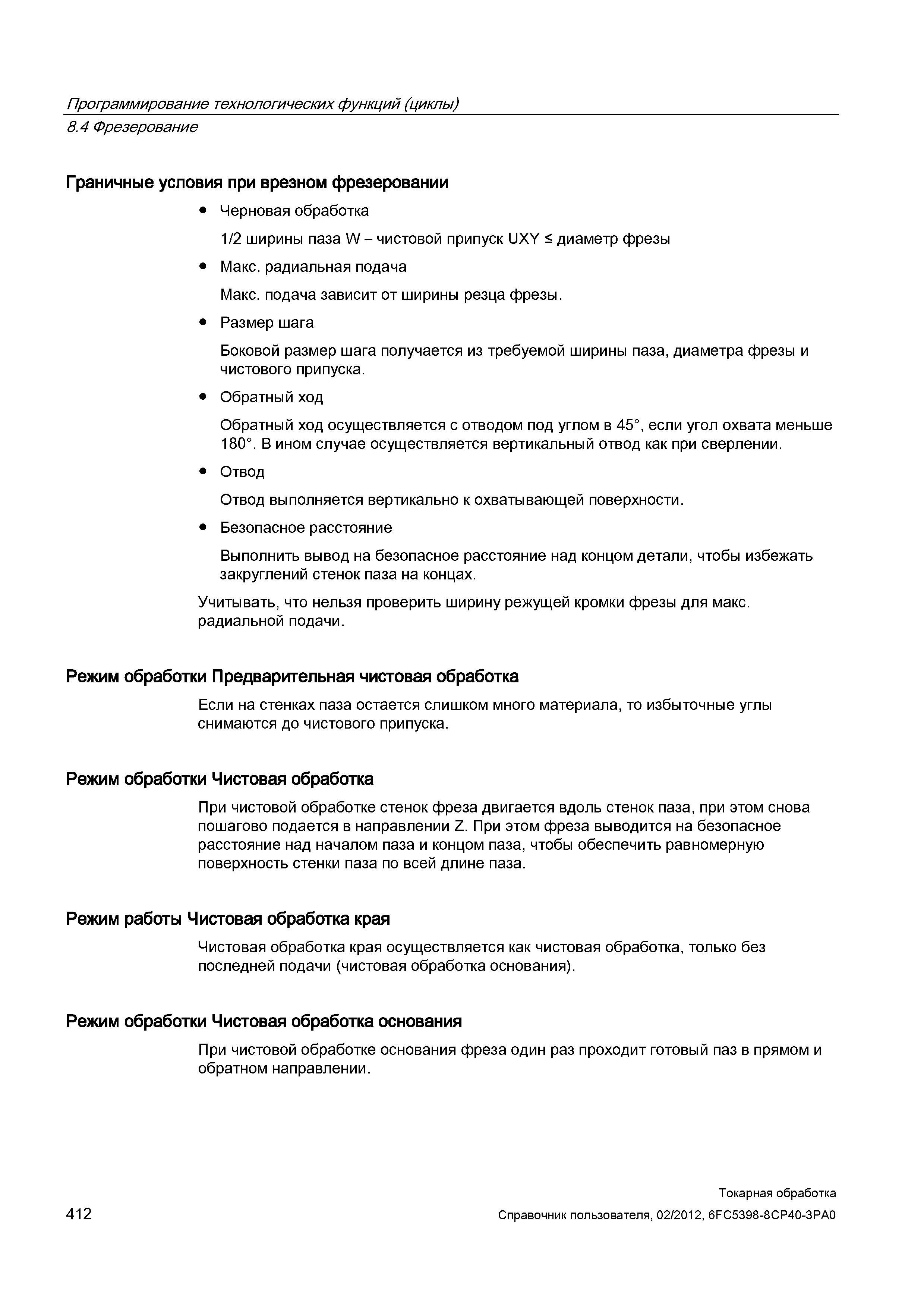

Граничные условия при врезном фрезеровании Черновая обработка 1/2 ширины паза W - чистовой припуск UXY < диаметр фрезы Макс. радиальная подача Макс. подача зависит от ширины резца фрезы. Размер шага Боковой размер шага получается из требуемой ширины паза, диаметра фрезы и чистового припуска. Обратный ход Обратный ход осуществляется с отводом под углом в 45°, если угол охвата меньше 180°. В ином случае осуществляется вертикальный отвод как при сверлении. Отвод Отвод выполняется вертикально к охватывающей поверхности. Безопасное расстояние Выполнить вывод на безопасное расстояние над концом детали, чтобы избежать закруглений стенок паза на концах. Учитывать, что нельзя проверить ширину режущей кромки фрезы для макс. радиальной подачи. Режим обработки Предварительная чистовая обработка Если на стенках паза остается слишком много материала, то избыточные углы снимаются до чистового припуска. Режим обработки Чистовая обработка При чистовой обработке стенок фреза двигается вдоль стенок паза, при этом снова пошагово подается в направлении Z. При этом фреза выводится на безопасное расстояние над началом паза и концом паза, чтобы обеспечить равномерную поверхность стенки паза по всей длине паза. Режим работы Чистовая обработка края Чистовая обработка края осуществляется как чистовая обработка, только без последней подачи (чистовая обработка основания). Режим обработки Чистовая обработка основания При чистовой обработке основания фреза один раз проходит готовый паз в прямом и обратном направлении. 412 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.4 Фрезерование
