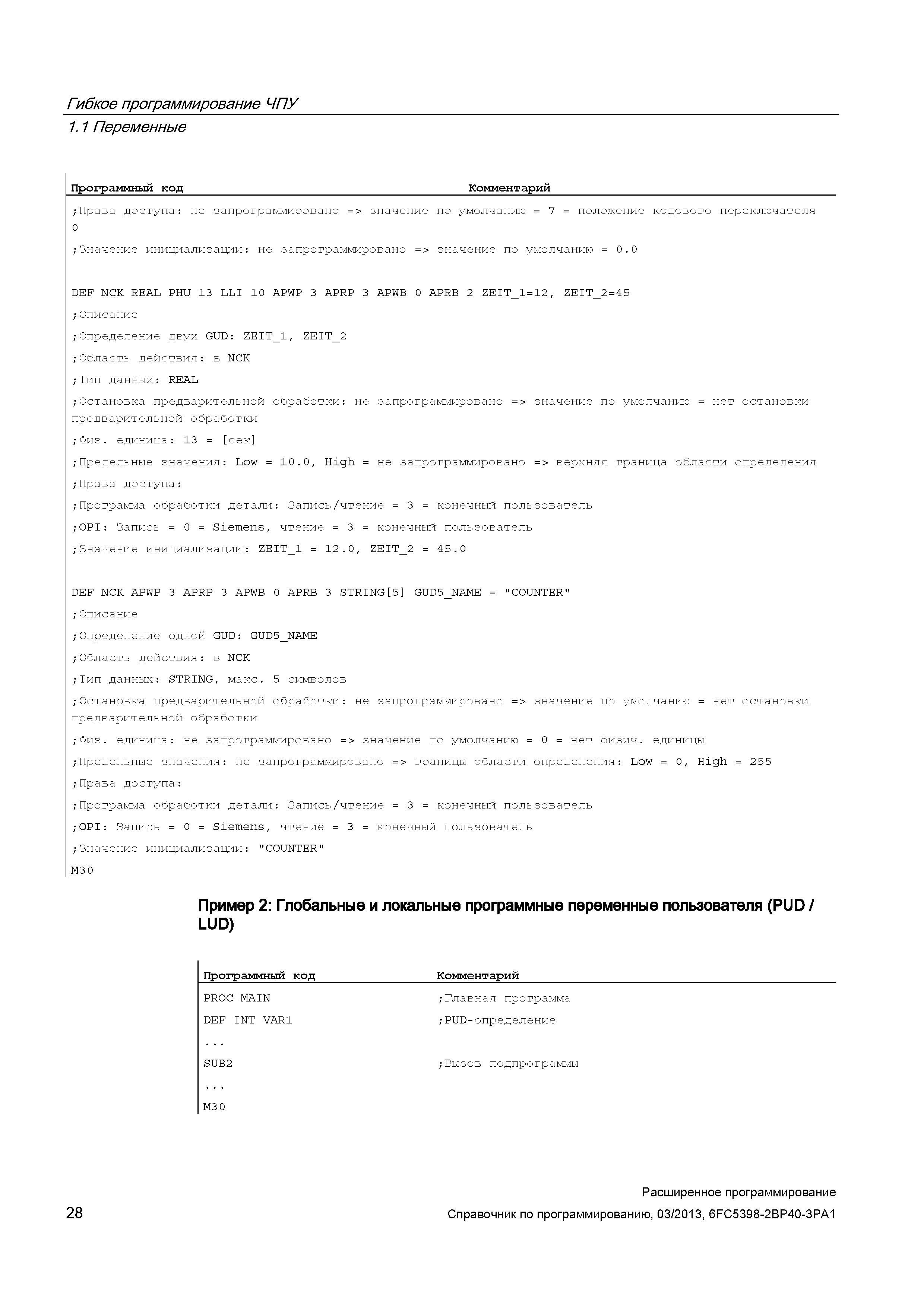

Гибкое программирование ЧПУ 1 1 Переменные Программный код

Гибкое программирование ЧПУ 1.1 Переменные Программный код _Комментарий ;Права доступа: не запрограммировано => значение по умолчанию = 7 = положение кодового переключателя 0 ;Значение инициализации: не запрограммировано => значение по умолчанию = 0.0 DEF NCK REAL PHU 13 LLI 10 APWP 3 APRP 3 APWB 0 APRB 2 ZEIT_1=12, ZEIT_2=45 ;Описание ;Определение двух GUD: ZEIT_1, ZEIT_2 ;Область действия: в NCK ;Тип данных: REAL ; Остановка предварительной обработки: не запрограммировано => значение по умолчанию = нет остановки предварительной обработки ; Физ . единица: 13 = сек ;Предельные значения: Low = 10.0, High = не запрограммировано => верхняя граница области определения ; Права доступа: ; Программа обработки детали: Запись/чтение = 3 = конечный пользователь ;OPI: Запись = 0 = Siemens, чтение = 3 = конечный пользователь ;Значение инициализации: ZEIT_1 = 12.0, ZEIT_2 = 45.0 DEF NCK APWP 3 APRP 3 APWB 0 APRB 3 STRING 5 GUD5_NAME = "COUNTER" ; Описание ;Определение одной GUD: GUD5_NAME ; Область действия: в NCK ;Тип данных: STRING, макс. 5 символов ; Остановка предварительной обработки: не запрограммировано => значение по умолчанию = нет остановки предварительной обработки ; Физ . единица: не запрограммировано => значение по умолчанию = 0 = нет физич. единицы ; Предельные значения: не запрограммировано => границы области определения: Low = 0, High = 255 ; Права доступа: ; Программа обработки детали: Запись/чтение = 3 = конечный пользователь ;OPI: Запись = 0 = Siemens, чтение = 3 = конечный пользователь ;Значение инициализации: "COUNTER" M30 Пример 2: Глобальные и локальные программные переменные пользователя (PUD / LUD) Программный код Комментарий PROC MAIN ;Главная программа DEF INT VAR1 ;PUD-определение SUB2 ;Вызов подпрограммы M30 28 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
