Если в области кармана нет элементов больше Z0 (X0), то в качестве режима подъема можно запрограммировать Z0 (X0) + безопасное расстояние мм FS Ш

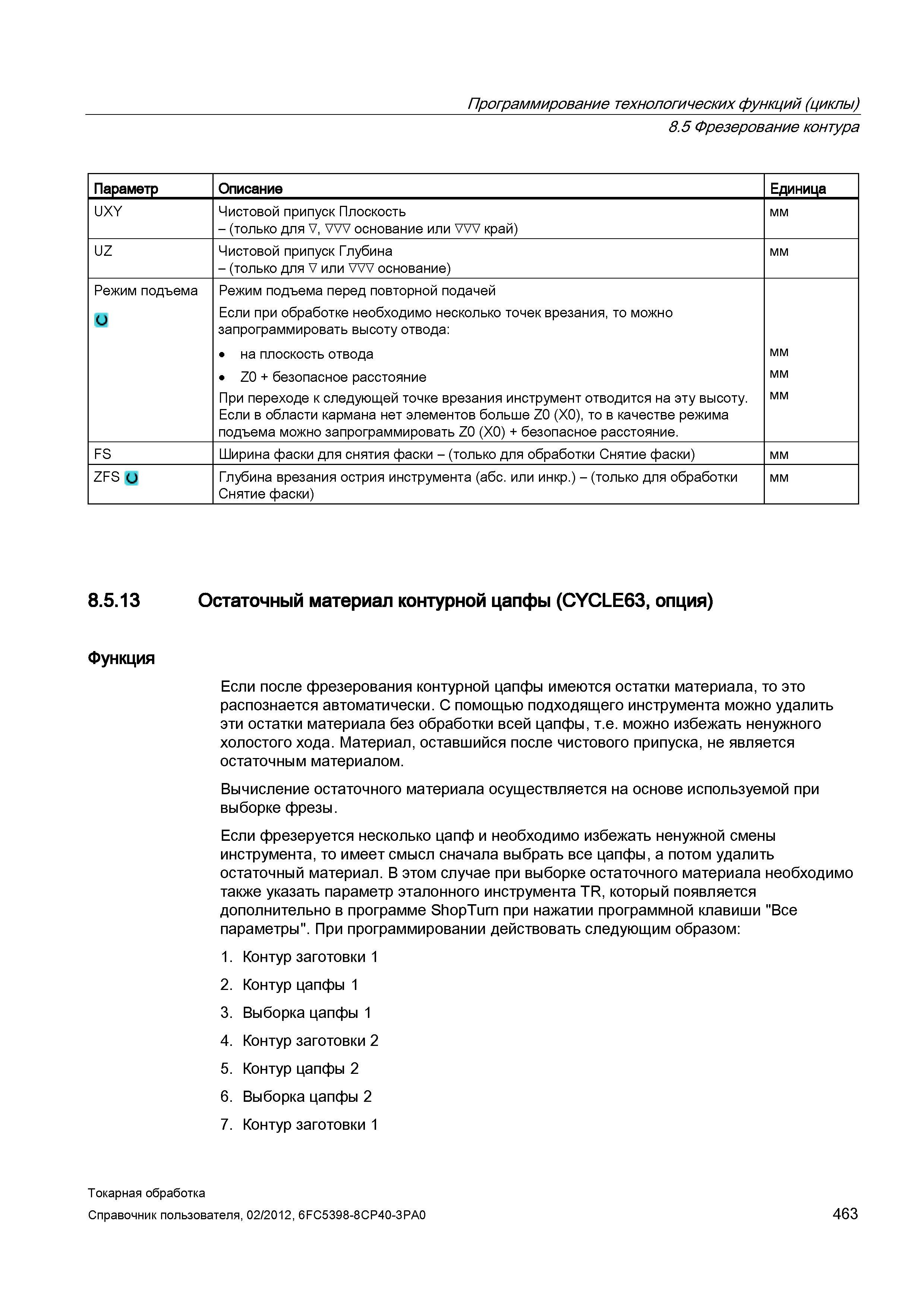

Если в области кармана нет элементов больше Z0 (X0), то в качестве режима подъема можно запрограммировать Z0 (X0) + безопасное расстояние. мм FS Ширина фаски для снятия фаски - (только для обработки Снятие фаски) мм ZFS U Глубина врезания острия инструмента (абс. или инкр.) - (только для обработки Снятие фаски) мм 8.5.13 Остаточный материал контурной цапфы (CYCLE63, опция) Функция Если после фрезерования контурной цапфы имеются остатки материала, то это распознается автоматически. С помощью подходящего инструмента можно удалить эти остатки материала без обработки всей цапфы, т.е. можно избежать ненужного холостого хода. Материал, оставшийся после чистового припуска, не является остаточным материалом. Вычисление остаточного материала осуществляется на основе используемой при выборке фрезы. Если фрезеруется несколько цапф и необходимо избежать ненужной смены инструмента, то имеет смысл сначала выбрать все цапфы, а потом удалить остаточный материал. В этом случае при выборке остаточного материала необходимо также указать параметр эталонного инструмента TR, который появляется дополнительно в программе ShopTurn при нажатии программной клавиши "Все параметры". При программировании действовать следующим образом: 1. Контур заготовки 1 2. Контур цапфы 1 3. Выборка цапфы 1 4. Контур заготовки 2 5. Контур цапфы 2 6. Выборка цапфы 2 7. Контур заготовки 1 Токарная обработка Справочник пользователя, 463 Программирование технологических функций (циклы) 8.5 Фрезерование контура Параметр Описание Единица UXY Чистовой припуск Плоскость - (только для V, основание или край) мм UZ Чистовой припуск Глубина - (только для V или основание) мм Режим подъема Режим подъема перед повторной подачей Если при обработке необходимо несколько точек врезания, то можно запрограммировать высоту отвода: на плоскость отвода Z0 + безопасное расстояние При переходе к следующей точке врезания инструмент отводится на эту высоту.
