819 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.819

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 819 0819 Lab2u

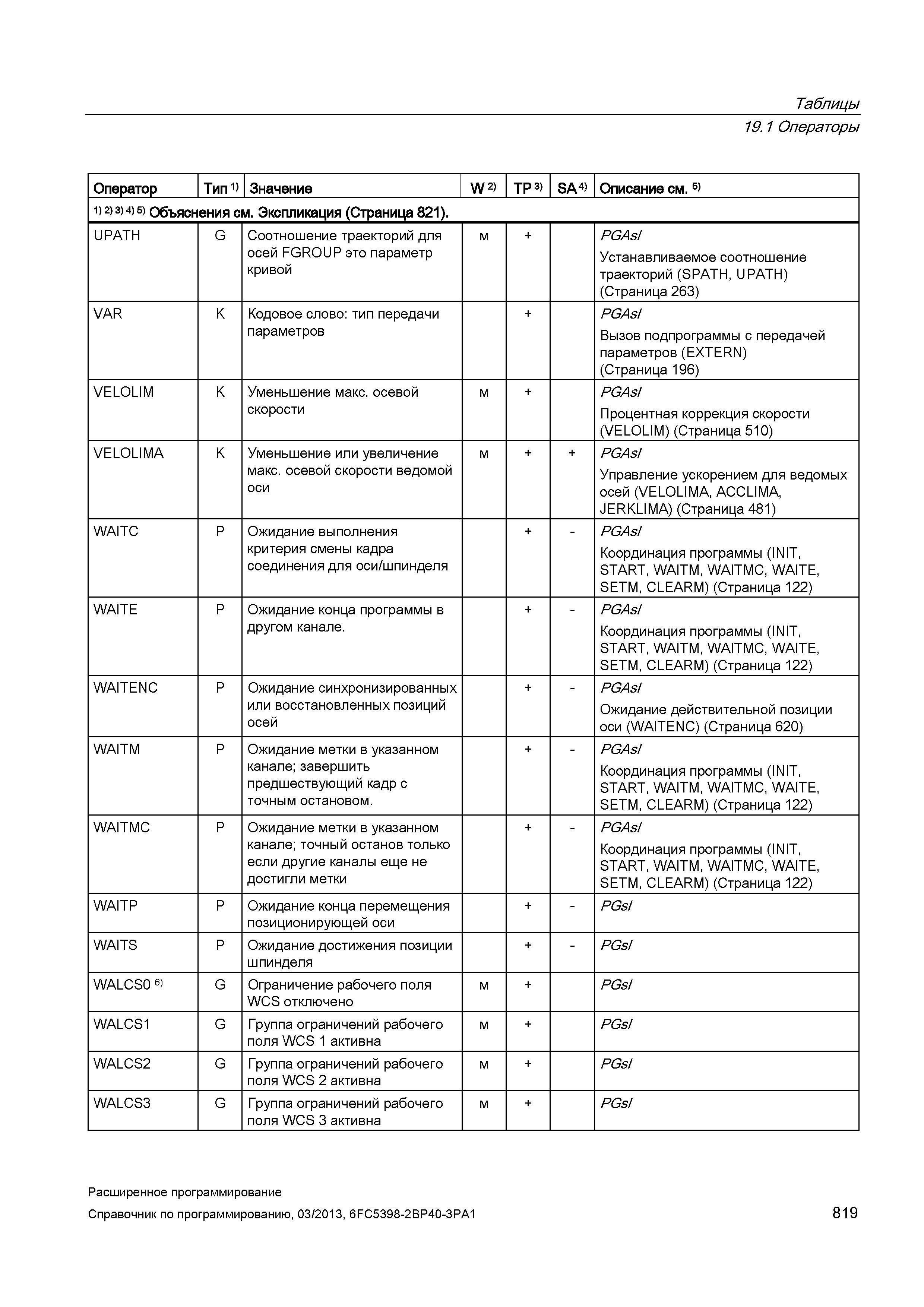

Таблицы 19.1 Операторы Оператор Тип 1) Значение W 2) TP 3) SA 4) Описание см. 5) 1) 2) 3) 4) 5) Объяснения см. Экспликация (Страница 821). UPATH G Соотношение траекторий для осей FGROUP это параметр кривой м + PGAsI Устанавливаемое соотношение траекторий (SPATH, UPATH) (Страница 263) VAR K Кодовое слово: тип передачи параметров + PGAsI Вызов подпрограммы с передачей параметров (EXTERN) (Страница 196) VELOLIM K Уменьшение макс. осевой скорости м + PGAsI Процентная коррекция скорости (VELOLIM) (Страница 510) VELOLIMA K Уменьшение или увеличение макс. осевой скорости ведомой оси м PGAsI Управление ускорением для ведомых осей (VELOLIMA, ACCLIMA, JERKLIMA) (Страница 481) WAITC P Ожидание выполнения критерия смены кадра соединения для оси/шпинделя + PGAsI Координация программы (INIT, START, WAITM, WAITMC, WAITE, SETM, CLEARM) (Страница 122) WAITE P Ожидание конца программы в другом канале. + PGAsI Координация программы (INIT, START, WAITM, WAITMC, WAITE, SETM, CLEARM) (Страница 122) WAITENC P Ожидание синхронизированных или восстановленных позиций осей + PGAsI Ожидание действительной позиции оси (WAITENC) (Страница 620) WAITM P Ожидание метки в указанном канале; завершить предшествующий кадр с точным остановом. + PGAsI Координация программы (INIT, START, WAITM, WAITMC, WAITE, SETM, CLEARM) (Страница 122) WAITMC P Ожидание метки в указанном канале; точный останов только если другие каналы еще не достигли метки + PGAsI Координация программы (INIT, START, WAITM, WAITMC, WAITE, SETM, CLEARM) (Страница 122) WAITP P Ожидание конца перемещения позиционирующей оси + - PGsI WAITS P Ожидание достижения позиции шпинделя + - PGsI WALCS0 6) G Ограничение рабочего поля WCS отключено м + PGsI WALCS1 G Группа ограничений рабочего поля WCS 1 активна м + PGsI WALCS2 G Группа ограничений рабочего поля WCS 2 активна м + PGsI WALCS3 G Группа ограничений рабочего поля WCS 3 активна м + PGsI Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 819
