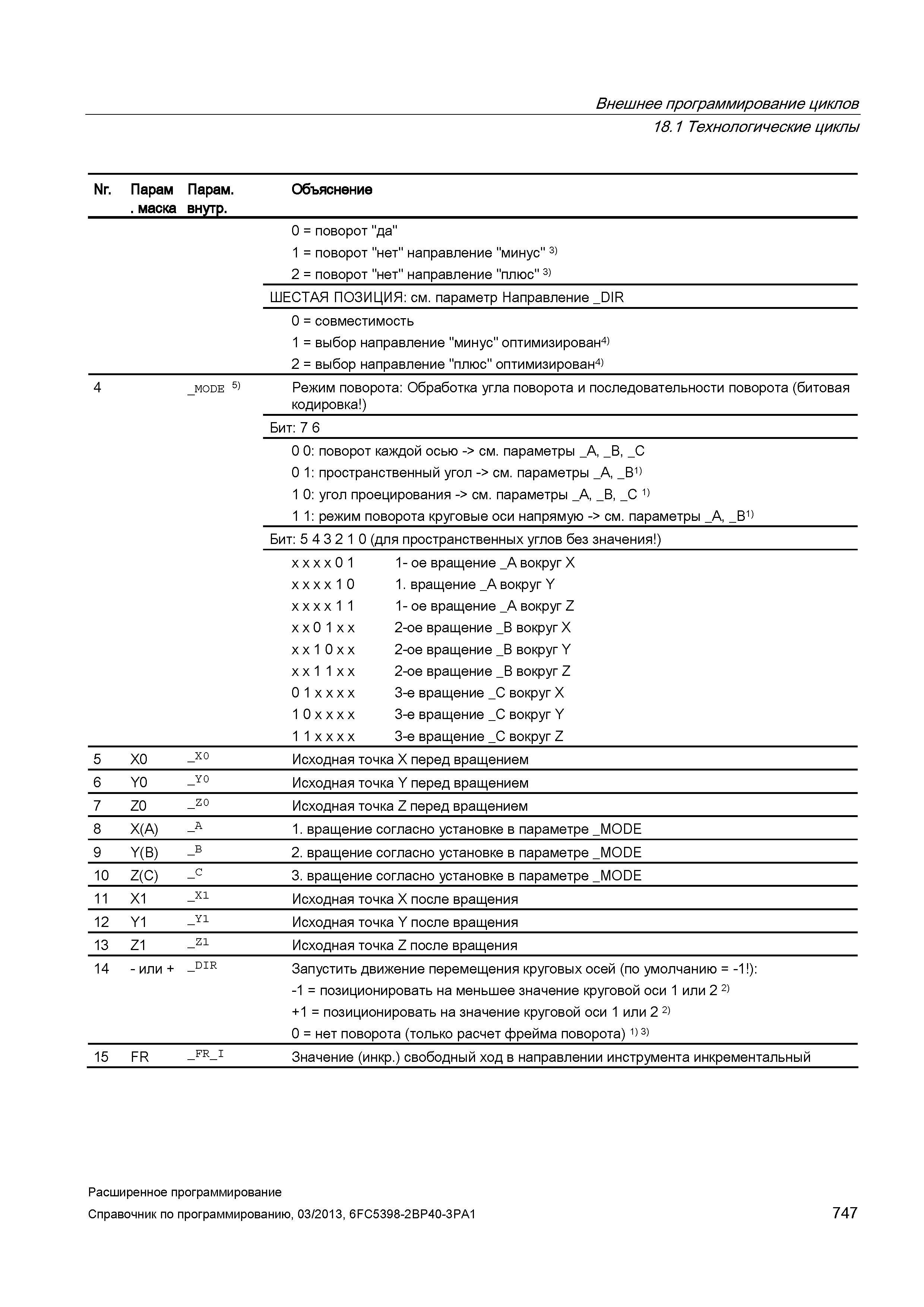

747 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.747

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 747 0747 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам Парам. Объяснение . маска внутр. 0 = поворот"да" 1 = поворот "нет" направление "минус" 3) 2 = поворот "нет" направление "плюс" 3) ШЕСТАЯ ПОЗИЦИЯ: см. параметр Направление _DIR 0 = совместимость 1 = выбор направление "минус" оптимизирован4) 2 = выбор направление "плюс" оптимизирован4) 4 _mode 5) Режим поворота: Обработка угла поворота и последовательности поворота (битовая кодировка ) Бит: 7 6 0 0: поворот каждой осью -> см. параметры _A, _B, _C 0 1: пространственный угол -> см. параметры _A, _B1) 1 0: угол проецирования -> см. параметры _A, _B, _C 1) 1 1: режим поворота круговые оси напрямую -> см. параметры _A, _B1) Бит: 5 4 3 2 1 0 (для пространственных углов без значения ) x x x x 0 1 1- ое вращение _A вокруг X x x x x 1 0 1. вращение _A вокруг Y x x x x 1 1 1- ое вращение _A вокруг Z x x 0 1 x x 2-ое вращение _B вокруг X x x 1 0 x x 2-ое вращение _В вокруг Y x x 1 1 x x 2-ое вращение _В вокруг Z 0 1 x x x x 3-е вращение _С вокруг X 1 0 x x x x 3-е вращение _С вокруг Y 1 1 x x x x 3-е вращение _С вокруг Z 5 X0 _X0 Исходная точка X перед вращением 6 Y0 _Y0 Исходная точка Y перед вращением 7 Z0 _Z0 Исходная точка Z перед вращением 8 X(A) _A 1. вращение согласно установке в параметре _MODE 9 Y(B) _B 2. вращение согласно установке в параметре _MODE 10 Z(C) _C 3. вращение согласно установке в параметре _MODE 11 X1 _X1 Исходная точка X после вращения 12 Y1 _Y1 Исходная точка Y после вращения 13 Z1 _Z1 Исходная точка Z после вращения 14 - или + _DIR Запустить движение перемещения круговых осей (по умолчанию = -1 ): -1 = позиционировать на меньшее значение круговой оси 1 или 2 2) + 1 = позиционировать на значение круговой оси 1 или 2 2) 0 = нет поворота (только расчет фрейма поворота) 1) 3) 15 FR _FR_I Значение (инкр.) свободный ход в направлении инструмента инкрементальный Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 747
