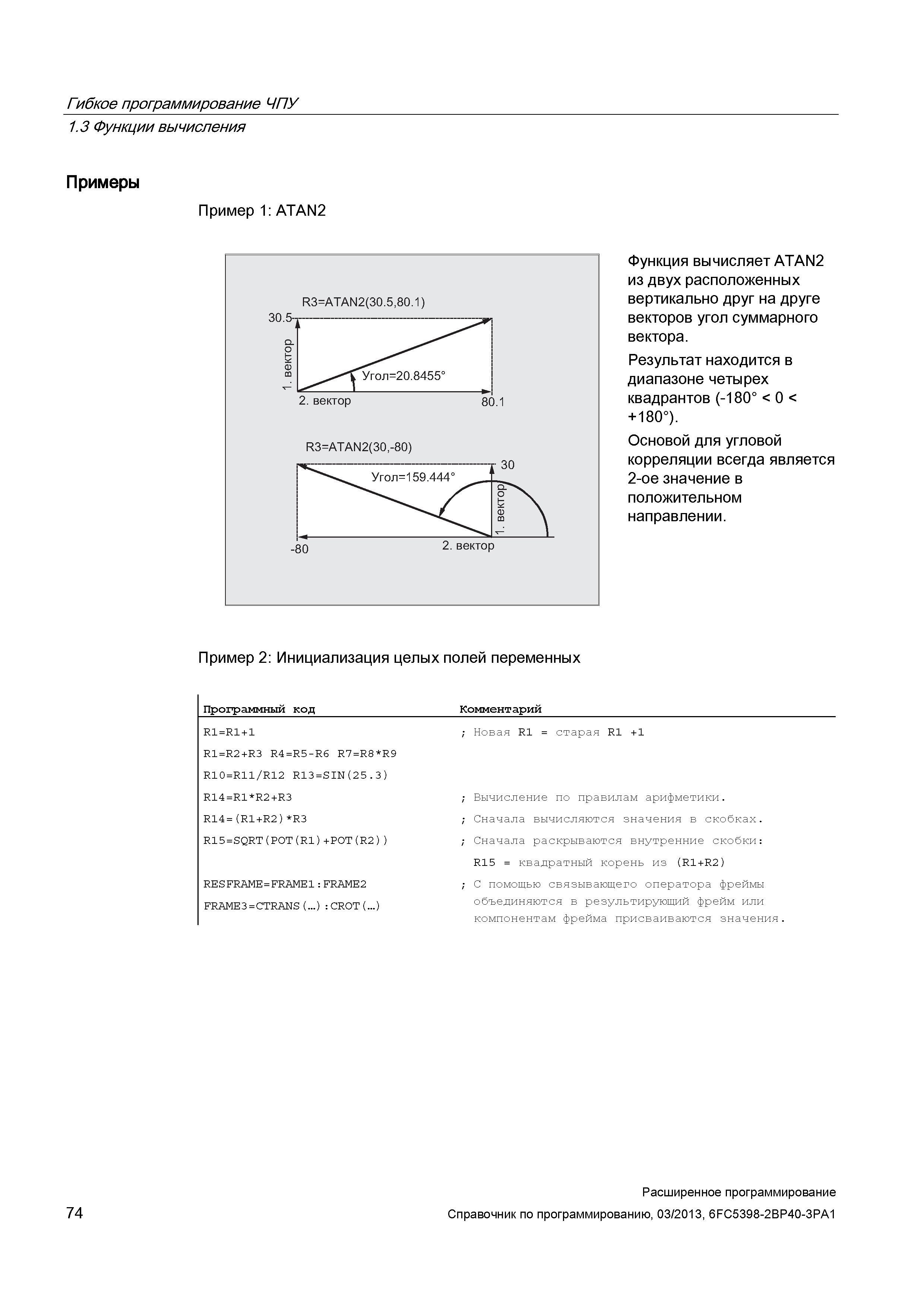

Гибкое программирование ЧПУ Функции вычисления Примеры Пример 1: ATAN2 Функция вычисляет ATAN2 из двух расположенных вертикально друг на друге векторов угол суммарного вектора. Результат находится в диапазоне четырех квадрантов (-180° < 0 < + 180°). Основой для угловой корреляции всегда является 2-ое значение в положительном направлении. Пример 2: Инициализация целых полей переменных Программный код Комментарий R1=R1+1 R1=R2+R3 R4=R5-R6 R7=R8*R9 R10=R11/R12 R13=SIN(25.3) R14=R1*R2+R3 R14=(R1+R2)*R3 R15=SQRT(POT(R1)+POT(R2)) RESFRAME=FRAME1:FRAME2 FRAME3=CTRANS(...):CROT(...) ; Новая R1 = старая R1 +1 ; Вычисление по правилам арифметики. ; Сначала вычисляются значения в скобках. ; Сначала раскрываются внутренние скобки: R15 = квадратный корень из (R1+R2) ; С помощью связывающего оператора фреймы объединяются в результирующий фрейм или компонентам фрейма присваиваются значения. 74 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
