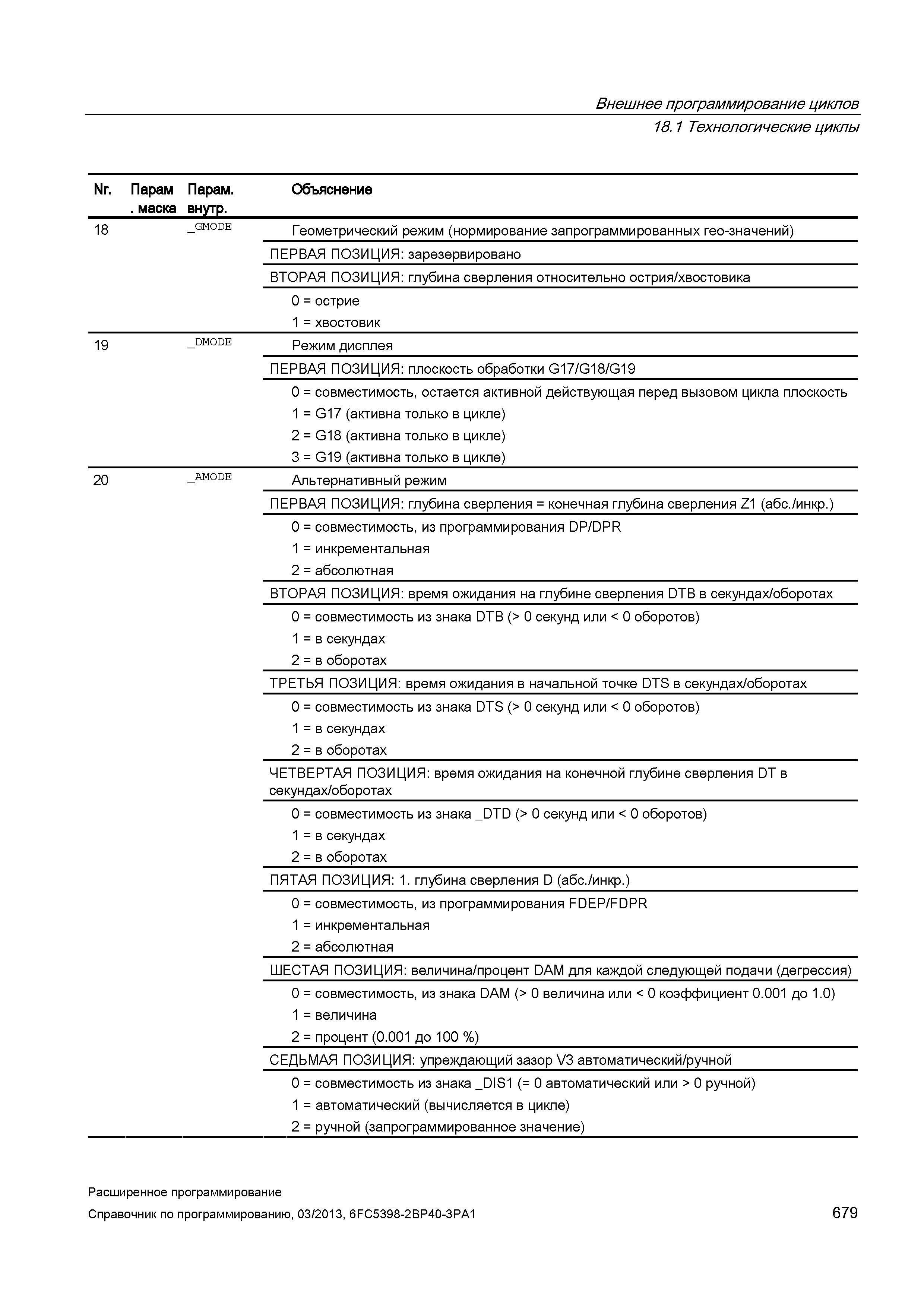

679 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.679

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 679 0679 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 18 _GMODE Геометрический режим (нормирование запрограммированных гео-значений) ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: глубина сверления относительно острия/хвостовика 0 = острие 1 = хвостовик 19 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 20 _AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: глубина сверления = конечная глубина сверления Z1 (абс./инкр.) 0 = совместимость, из программирования DP/DPR 1 = инкрементальная 2 = абсолютная ВТОРАЯ ПОЗИЦИЯ: время ожидания на глубине сверления DTB в секундах/оборотах 0 = совместимость из знака DTB (> 0 секунд или < 0 оборотов) 1 = в секундах 2 = в оборотах ТРЕТЬЯ ПОЗИЦИЯ: время ожидания в начальной точке DTS в секундах/оборотах 0 = совместимость из знака DTS (> 0 секунд или < 0 оборотов) 1 = в секундах 2 = в оборотах ЧЕТВЕРТАЯ ПОЗИЦИЯ: время ожидания на конечной глубине сверления DT в секундах/оборотах 0 = совместимость из знака _DTD (> 0 секунд или < 0 оборотов) 1 = в секундах 2 = в оборотах ПЯТАЯ ПОЗИЦИЯ: 1. глубина сверления D (абс./инкр.) 0 = совместимость, из программирования FDEP/FDPR 1 = инкрементальная 2 = абсолютная ШЕСТАЯ ПОЗИЦИЯ: величина/процент DAM для каждой следующей подачи (дегрессия) 0 = совместимость, из знака DAM (> 0 величина или < 0 коэффициент 0.001 до 1.0) 1 = величина 2 = процент (0.001 до 100 %) СЕДЬМАЯ ПОЗИЦИЯ: упреждающий зазор V3 автоматический/ручной 0 = совместимость из знака _DIS1 (= 0 автоматический или > 0 ручной) 1 = автоматический (вычисляется в цикле) 2 = ручной (запрограммированное значение) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 679
