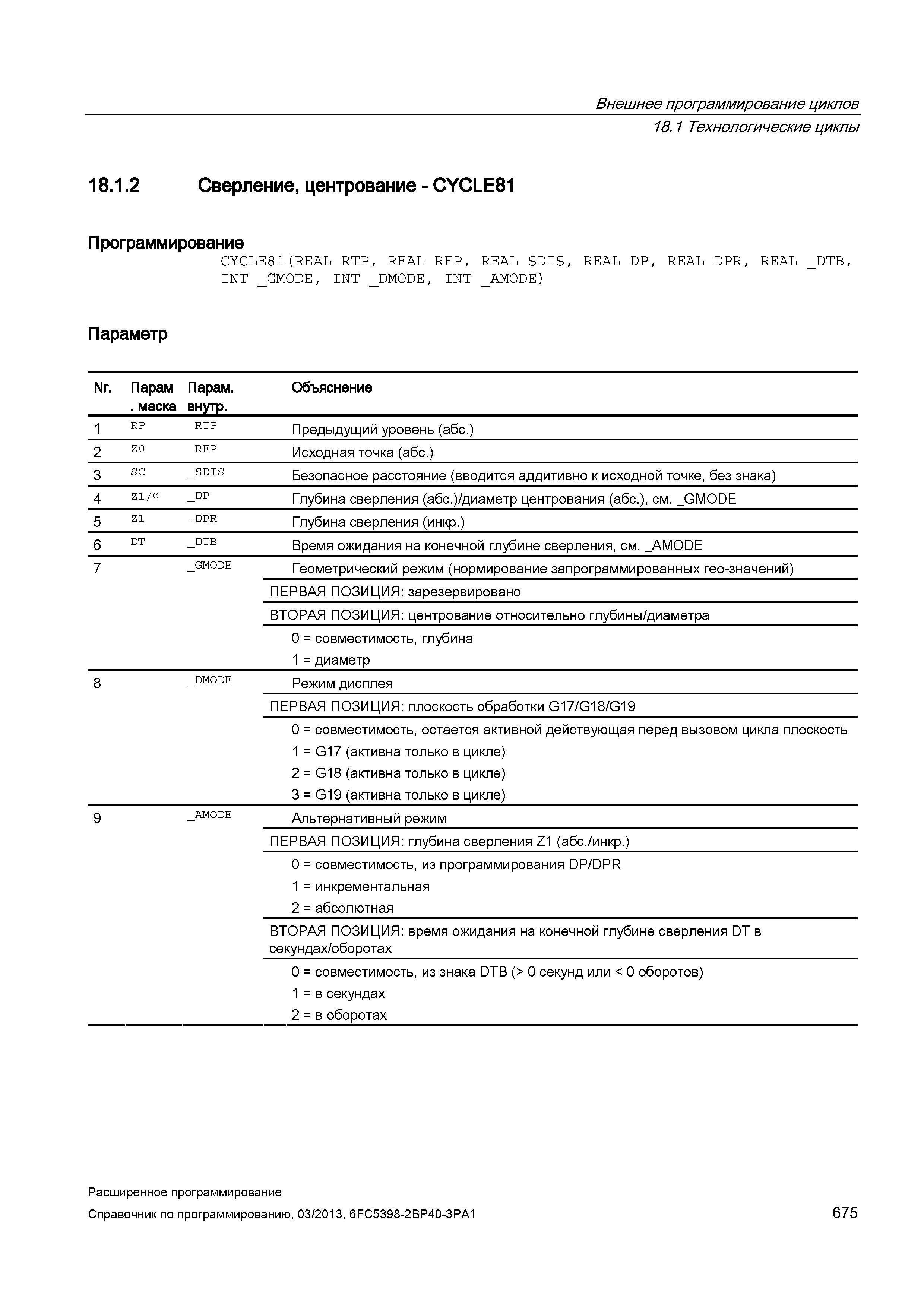

Внешнее программирование циклов 18.1 Технологические циклы 18.1.2 Сверление, центрование - CYCLE81 Программирование CYCLE81(REAL RTP, REAL RFP, REAL SDIS, REAL DP, REAL DPR, REAL _DTB, INT _GMODE, INT _DMODE, INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP RTP Предыдущий уровень (абс.) ГО Z о RFP Исходная точка (абс.) о т со _SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1/0 _DP Глубина сверления (абс.)/диаметр центрования (абс.), см. _GMODE 1 Z ю -DPR Глубина сверления (инкр.) T D 6 _DTB Время ожидания на конечной глубине сверления, см. _AMODE 7 _GMODE Геометрический режим (нормирование запрограммированных гео-значений) ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: центрование относительно глубины/диаметра 0 = совместимость, глубина 1 = диаметр 8 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 9 _AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: глубина сверления Z1 (абс./инкр.) 0 = совместимость, из программирования DP/DPR 1 = инкрементальная 2 = абсолютная ВТОРАЯ ПОЗИЦИЯ: время ожидания на конечной глубине сверления DT в секундах/оборотах 0 = совместимость, из знака DTB (> 0 секунд или < 0 оборотов) 1 = в секундах 2 = в оборотах Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 675
