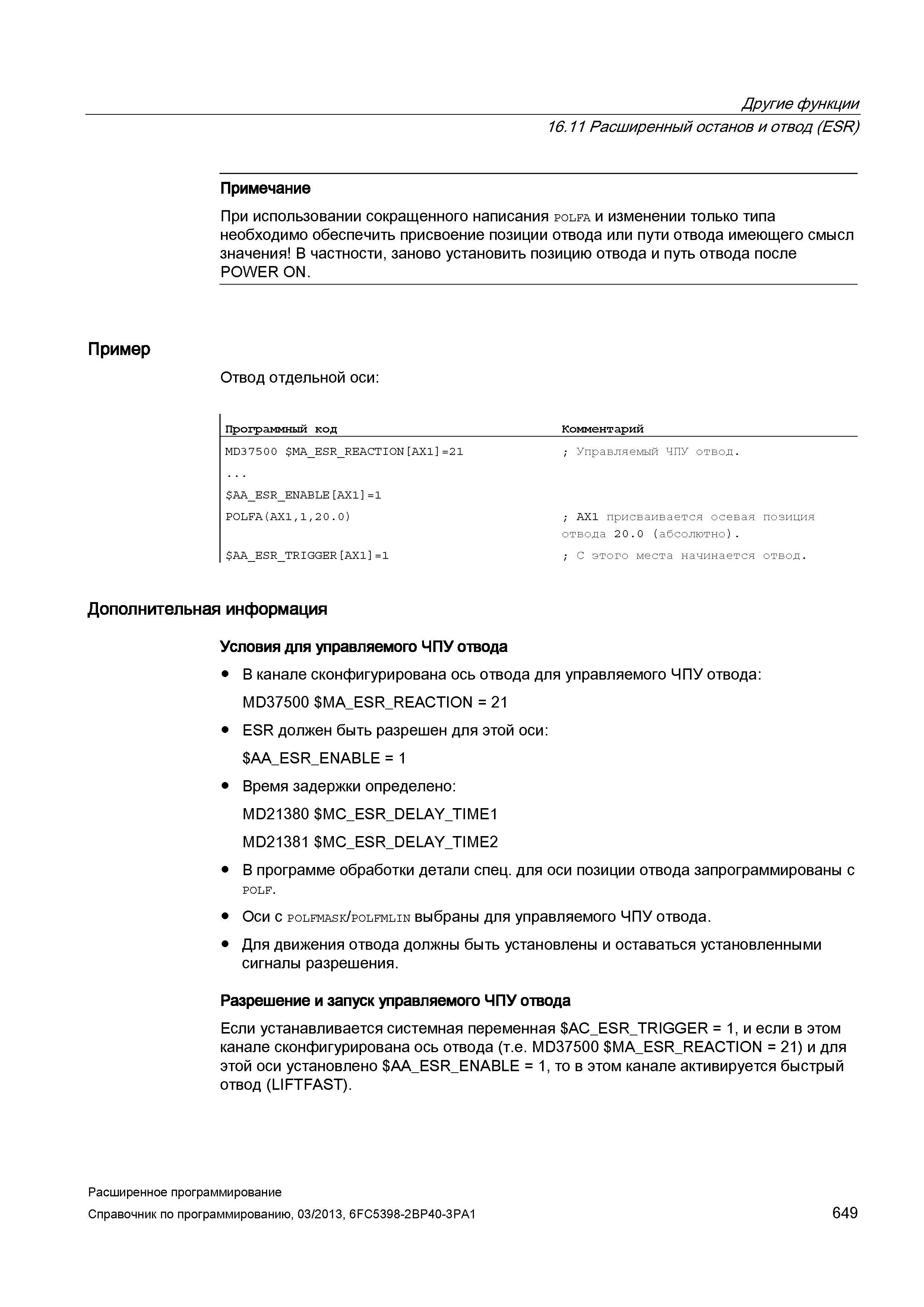

Другие функции 16.11 Расширенный останов и отвод (ESR) Примечание При использовании сокращенного написания polfa и изменении только типа необходимо обеспечить присвоение позиции отвода или пути отвода имеющего смысл значения В частности, заново установить позицию отвода и путь отвода после POWER ON. Пример Отвод отдельной оси: Программный код Комментарий MD37500 MA_ESR_REACTION AX1 =21 ; Управляемый ЧПУ отвод. AA_E S R_ENAB LE AX1 =1 POLFA(AX1,1,20.0) ; AX1 присваивается осевая позиция отвода 20.0 (абсолютно). AA_E S R_TRIGGER AX1 =1 ; С этого места начинается отвод. Дополнительная информация Условия для управляемого ЧПУ отвода В канале сконфигурирована ось отвода для управляемого ЧПУ отвода: MD37500 MA_ESR_REACTION = 21 ESR должен быть разрешен для этой оси: AA_ESR_ENABLE = 1 Время задержки определено: MD21380 MC_ESR_DELAY_TIME1 MD21381 MC_ESR_DELAY_TIME2 В программе обработки детали спец. для оси позиции отвода запрограммированы с POLF. Оси с polfmask/polfmlin выбраны для управляемого ЧПУ отвода. Для движения отвода должны быть установлены и оставаться установленными сигналы разрешения. Разрешение и запуск управляемого ЧПУ отвода Если устанавливается системная переменная AC_ESR_TRIGGER = 1, и если в этом канале сконфигурирована ось отвода (т.е. MD37500 MA_ESR_REACTION = 21) и для этой оси установлено AA_ESR_ENABLE = 1, то в этом канале активируется быстрый отвод (LIFTFAST). Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 649
