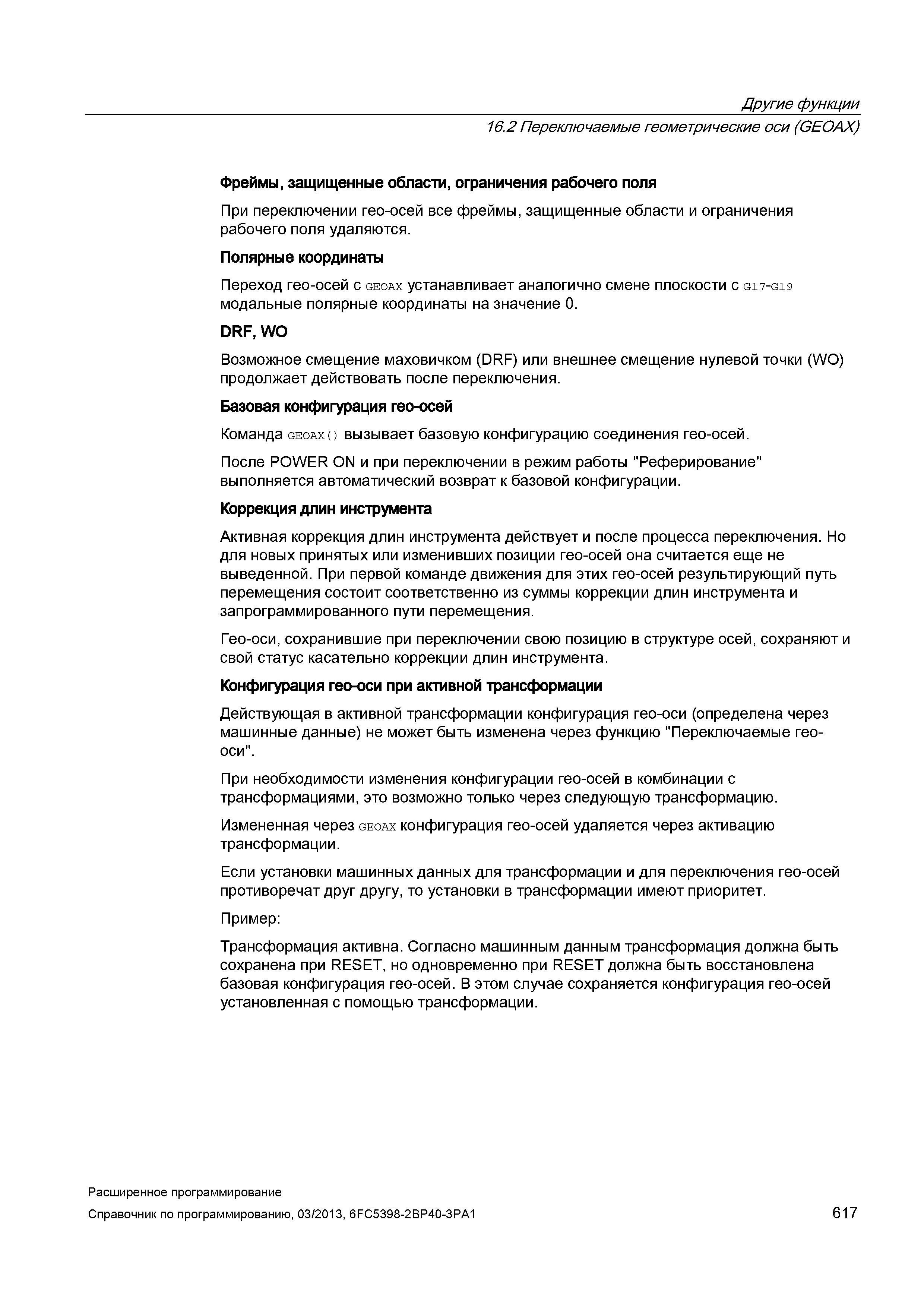

Другие функции 16.2 Переключаемые геометрические оси (GEOAX) Фреймы, защищенные области, ограничения рабочего поля При переключении гео-осей все фреймы, защищенные области и ограничения рабочего поля удаляются. Полярные координаты Переход гео-осей с geoax устанавливает аналогично смене плоскости с G17-G19 модальные полярные координаты на значение 0. DRF, WO Возможное смещение маховичком (DRF) или внешнее смещение нулевой точки (WO) продолжает действовать после переключения. Базовая конфигурация гео-осей Команда geoax() вызывает базовую конфигурацию соединения гео-осей. После POWER ON и при переключении в режим работы "Реферирование" выполняется автоматический возврат к базовой конфигурации. Коррекция длин инструмента Активная коррекция длин инструмента действует и после процесса переключения. Но для новых принятых или изменивших позиции гео-осей она считается еще не выведенной. При первой команде движения для этих гео-осей результирующий путь перемещения состоит соответственно из суммы коррекции длин инструмента и запрограммированного пути перемещения. Гео-оси, сохранившие при переключении свою позицию в структуре осей, сохраняют и свой статус касательно коррекции длин инструмента. Конфигурация гео-оси при активной трансформации Действующая в активной трансформации конфигурация гео-оси (определена через машинные данные) не может быть изменена через функцию "Переключаемые геооси". При необходимости изменения конфигурации гео-осей в комбинации с трансформациями, это возможно только через следующую трансформацию. Измененная через geoax конфигурация гео-осей удаляется через активацию трансформации. Если установки машинных данных для трансформации и для переключения гео-осей противоречат друг другу, то установки в трансформации имеют приоритет. Пример: Трансформация активна. Согласно машинным данным трансформация должна быть сохранена при RESET, но одновременно при RESET должна быть восстановлена базовая конфигурация гео-осей. В этом случае сохраняется конфигурация гео-осей установленная с помощью трансформации. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 617
