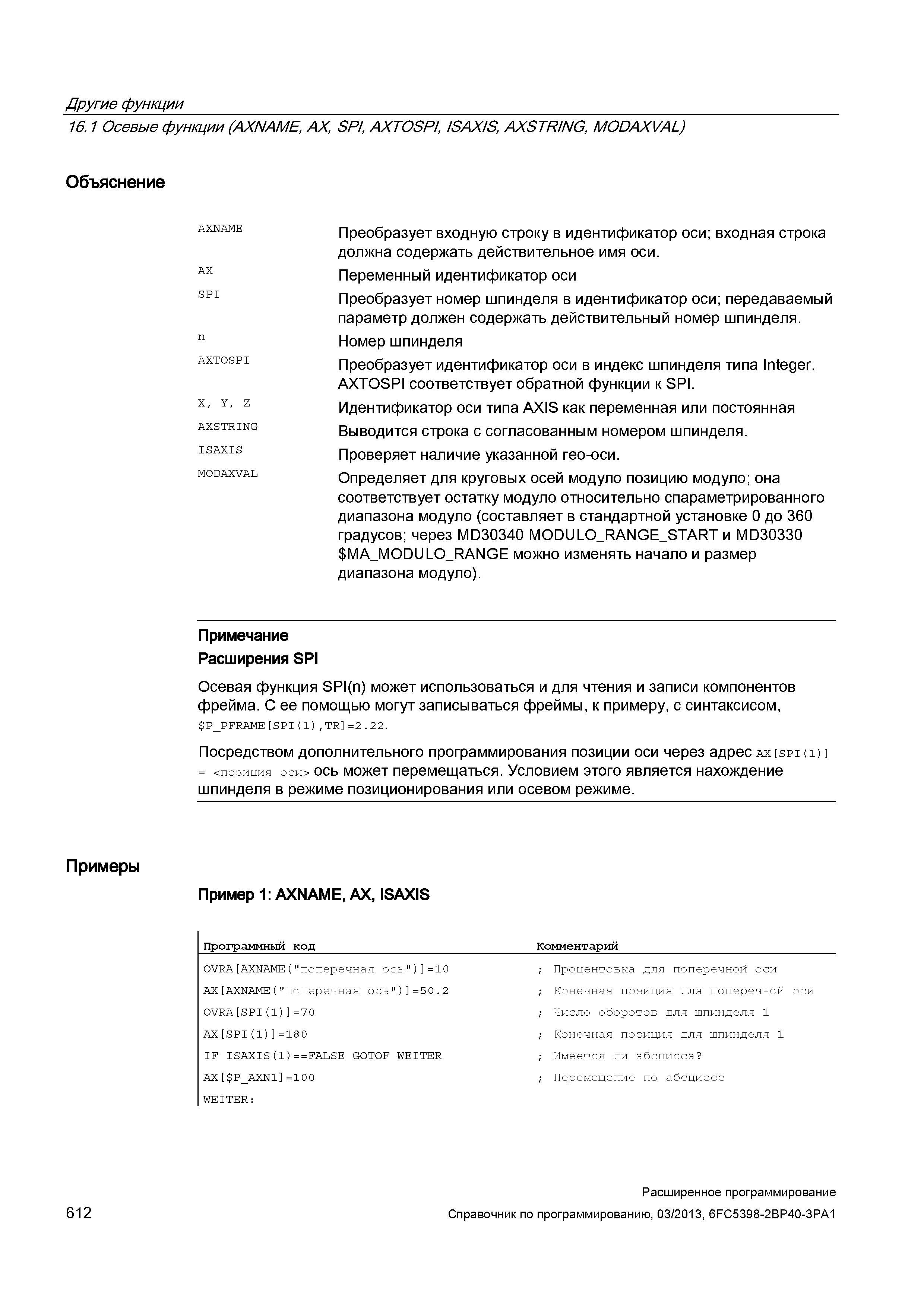

612 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.612

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 612 0612 Lab2u

Другие функции 16.1 Осевые функции (AXNAME, AX, SPI, AXTOSPI, ISAXIS, AXSTRING, MODAXVAL) Объяснение AX SPI n AXTOSPI X, Y, Z AXSTRING ISAXIS MODAXVAL Преобразует входную строку в идентификатор оси; входная строка должна содержать действительное имя оси. Переменный идентификатор оси Преобразует номер шпинделя в идентификатор оси; передаваемый параметр должен содержать действительный номер шпинделя. Номер шпинделя Преобразует идентификатор оси в индекс шпинделя типа Integer. AXTOSPI соответствует обратной функции к SPI. Идентификатор оси типа AXIS как переменная или постоянная Выводится строка с согласованным номером шпинделя. Проверяет наличие указанной гео-оси. Определяет для круговых осей модуло позицию модуло; она соответствует остатку модуло относительно спараметрированного диапазона модуло (составляет в стандартной установке 0 до 360 градусов; через MD30340 MODULO_RANGE_START и MD30330 MA_MODULO_RANGE можно изменять начало и размер диапазона модуло). AXNAME Примечание Расширения SPI Осевая функция SPI(n) может использоваться и для чтения и записи компонентов фрейма. С ее помощью могут записываться фреймы, к примеру, с синтаксисом, P_PFRAME SPI(1),TR =2.22. Посредством дополнительного программирования позиции оси через адрес ax spi(1) = <позиция оси> ось может перемещаться. Условием этого является нахождение шпинделя в режиме позиционирования или осевом режиме. Примеры Пример 1: AXNAME, AX, ISAXIS Программный код Комментарий OVRA AXNAME("поперечная ось") =10 ; Процентовка для поперечной оси AX AXNAME("поперечная ось ') =50.2 ; Конечная позиция для поперечной оси OVRA SPI(1) =70 ; Число оборотов для шпинделя 1 AX SPI(1) =180 ; Конечная позиция для шпинделя 1 IF ISAXIS(1) FALSE GOTOF WEITER ; Имеется ли абсцисса AX P_AXN1 =100 ; Перемещение по абсциссе WEITER: 612 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
