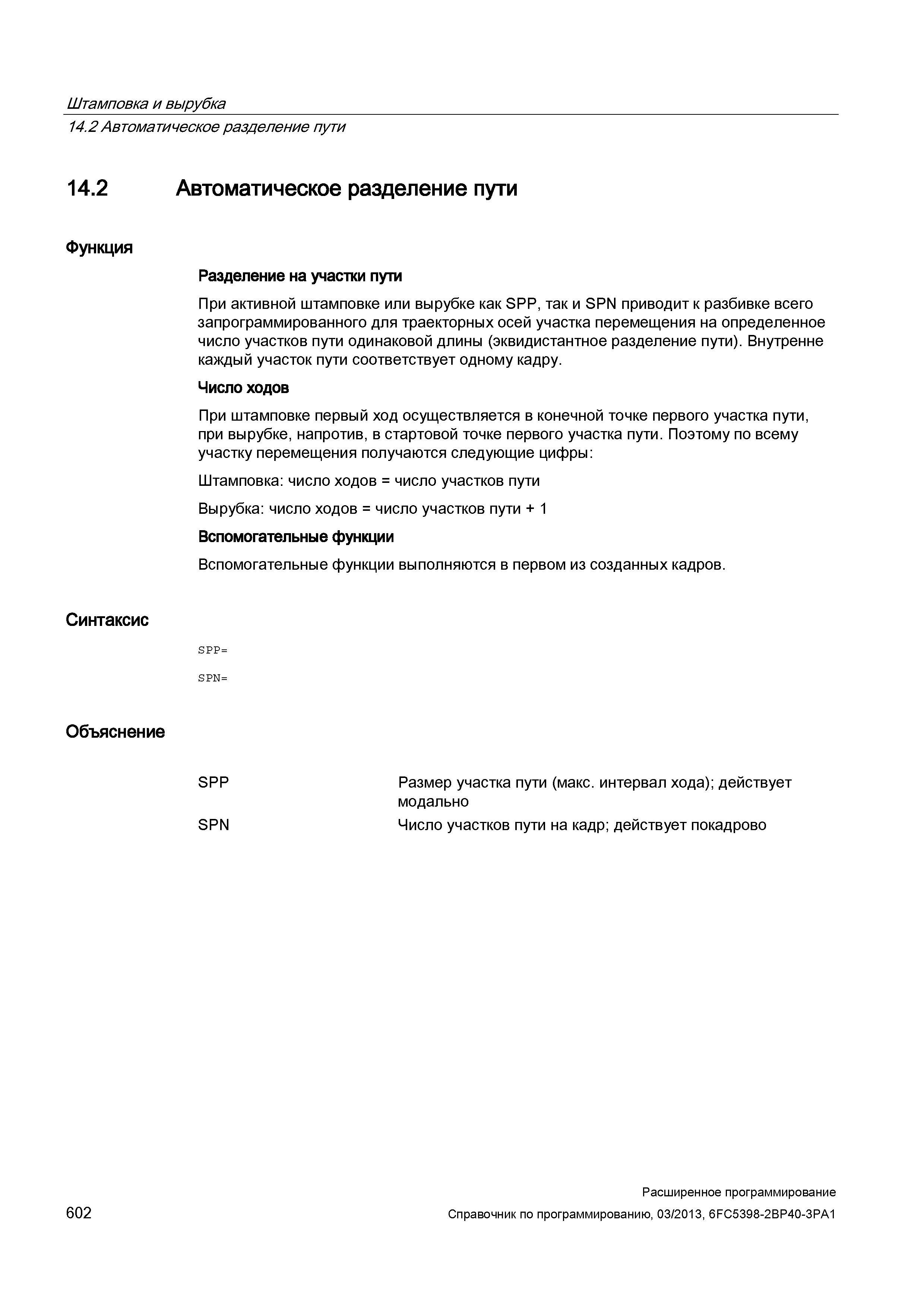

Штамповка и вырубка 14.2 Автоматическое разделение пути 14.2 Автоматическое разделение пути Функция Разделение на участки пути При активной штамповке или вырубке как SPP, так и SPN приводит к разбивке всего запрограммированного для траекторных осей участка перемещения на определенное число участков пути одинаковой длины (эквидистантное разделение пути). Внутренне каждый участок пути соответствует одному кадру. Число ходов При штамповке первый ход осуществляется в конечной точке первого участка пути, при вырубке, напротив, в стартовой точке первого участка пути. Поэтому по всему участку перемещения получаются следующие цифры: Штамповка: число ходов = число участков пути Вырубка: число ходов = число участков пути + 1 Вспомогательные функции Вспомогательные функции выполняются в первом из созданных кадров. Синтаксис SPP= SPN= Объяснение Размер участка пути (макс. интервал хода); действует модально Число участков пути на кадр; действует покадрово SPP SPN 602 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
