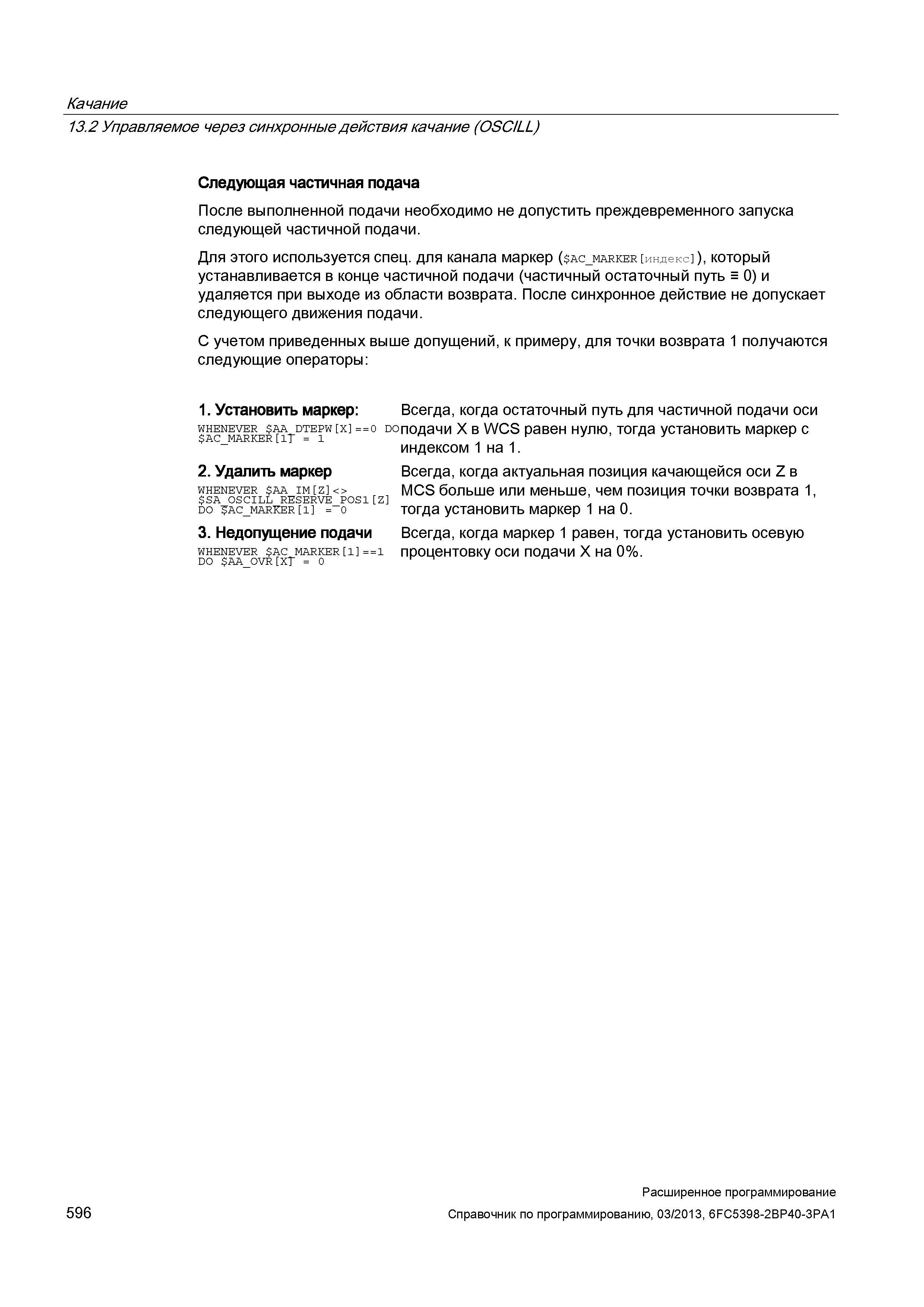

Качание 13.2 Управляемое через синхронные действия качание (OSCILL) Следующая частичная подача После выполненной подачи необходимо не допустить преждевременного запуска следующей частичной подачи. Для этого используется спец. для канала маркер ( Ac_мARKER индекс ), который устанавливается в конце частичной подачи (частичный остаточный путь = 0) и удаляется при выходе из области возврата. После синхронное действие не допускает следующего движения подачи. С учетом приведенных выше допущений, к примеру, для точки возврата 1 получаются следующие операторы: 1. Установить маркер: Всегда, когда остаточный путь для частичной подачи оси whenever aa_dtepw x 0 do подачи X в WСS равен нулю, тогда установить маркер с AC MARKER 1 = 1 . . J > n J l-l- индексом 1 на 1. 2. Удалить маркер WHENEVER AA IM Z <> SA OSCILL RESERVE P0S1 Z DO AC_MARKER 1 = 0 3. Недопущение подачи WHENEVER AC MARKER 1 1 DO AA_0VR X = 0 Всегда, когда актуальная позиция качающейся оси Z в MСS больше или меньше, чем позиция точки возврата 1, тогда установить маркер 1 на 0. Всегда, когда маркер 1 равен, тогда установить осевую процентовку оси подачи Х на 0%. 596 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
