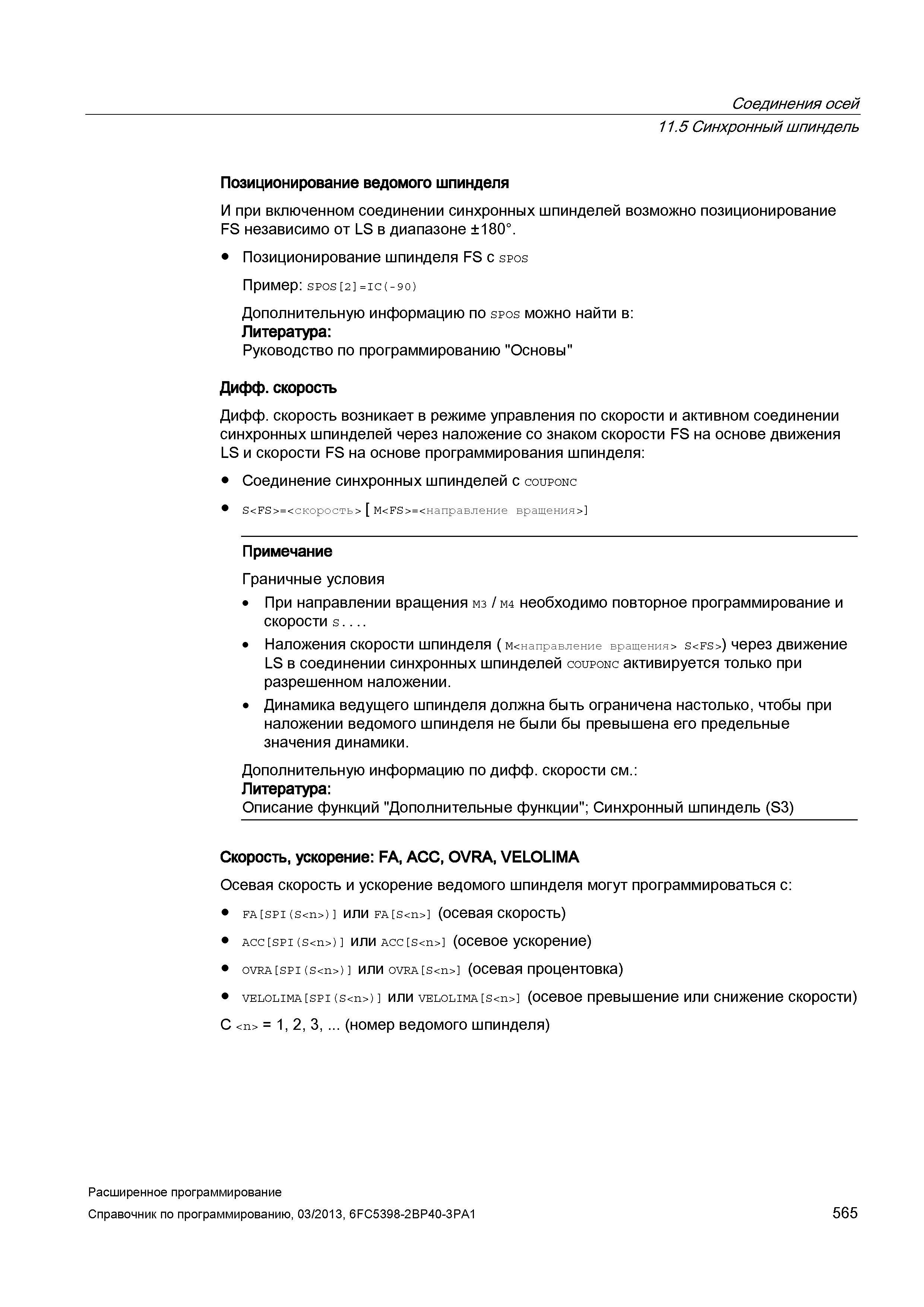

565 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.565

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 565 0565 Lab2u

Соединения осей 11.5 Синхронный шпиндель Позиционирование ведомого шпинделя И при включенном соединении синхронных шпинделей возможно позиционирование FS независимо от LS в диапазоне ±180°. Позиционирование шпинделя FS с spos Пример: SPOS 2 =IC(-90) Дополнительную информацию по spos можно найти в: Литература: Руководство по программированию "Основы" Дифф. скорость Дифф. скорость возникает в режиме управления по скорости и активном соединении синхронных шпинделей через наложение со знаком скорости FS на основе движения LS и скорости FS на основе программирования шпинделя: Соединение синхронных шпинделей с couponc S = <скорость> M = <направление вращения> Примечание Граничные условия При направлении вращения m3 / M4 необходимо повторное программирование и скорости S _ Наложения скорости шпинделя ( М<направление вращения> S ) через движение LS в соединении синхронных шпинделей couponc активируется только при разрешенном наложении. Динамика ведущего шпинделя должна быть ограничена настолько, чтобы при наложении ведомого шпинделя не были бы превышена его предельные значения динамики. Дополнительную информацию по дифф. скорости см.: Литература: Описание функций "Дополнительные функции"; Синхронный шпиндель (S3) Скорость, ускорение: FA, ACC, OVRA, VELOLIMA Осевая скорость и ускорение ведомого шпинделя могут программироваться с: FA spi(s) или FA s (осевая скорость) Acc spi(s) или Acc s (осевое ускорение) ovRA spi(s) или ovRA s (осевая процентовка) vEL0LiMA spi(s) или vEL0LiMA s (осевое превышение или снижение скорости) С = 1, 2, 3, ... (номер ведомого шпинделя) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 565
