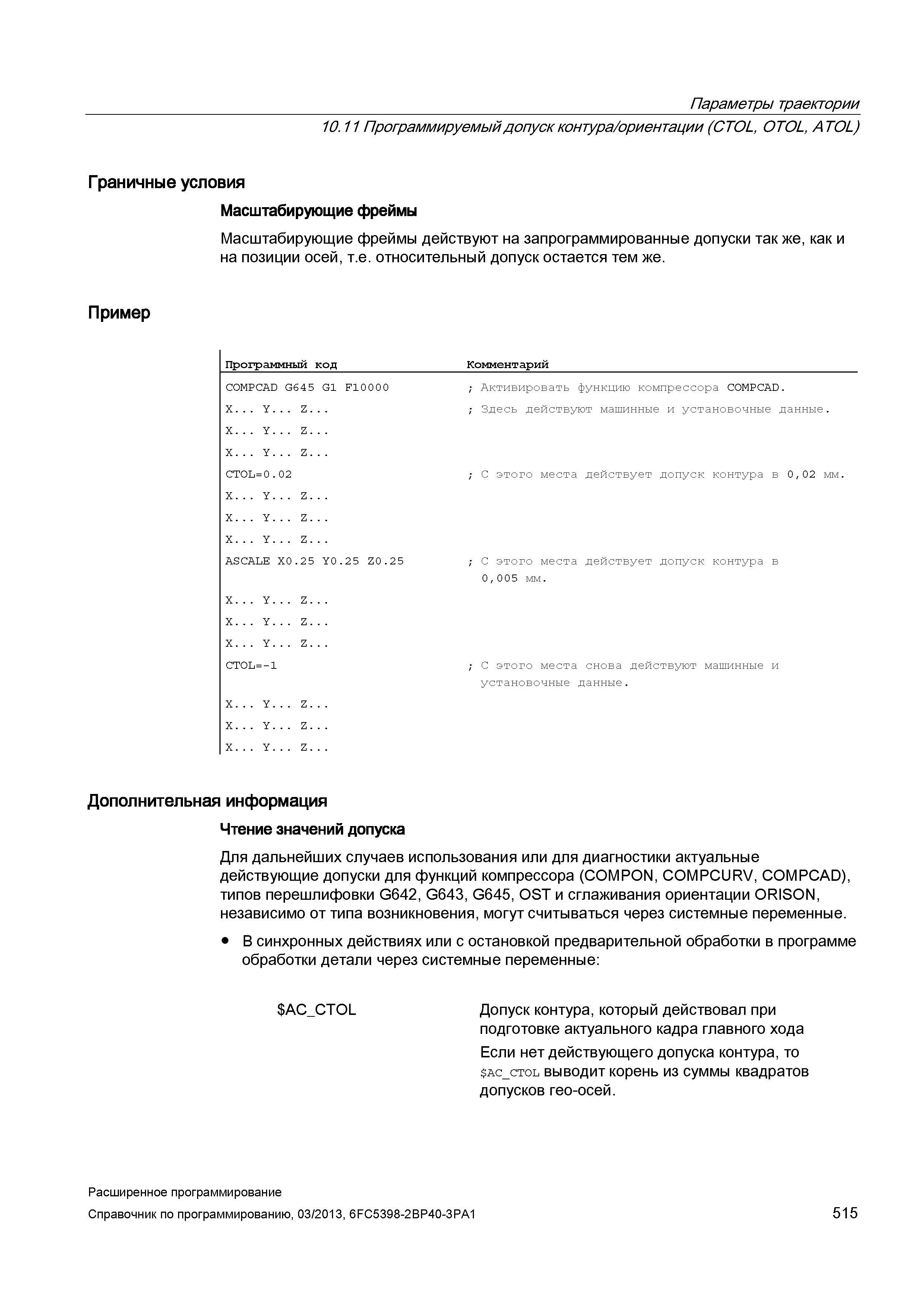

515 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.515

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 515 0515 Lab2u

Параметры траектории 10.11 Программируемый допуск контура/ориентации (CTOL, OTOL, ATOL) Граничные условия Масштабирующие фреймы Масштабирующие фреймы действуют на запрограммированные допуски так же, как и на позиции осей, т.е. относительный допуск остается тем же. Пример Программный код Комментарий COMPCAD G645 G1 F10000 ; Активировать функцию компрессора COMPCAD. X... Y... Z... ; Здесь действуют машинные и установочные данные. X... Y... Z... X... Y... Z... CT0L=0.02 ; С этого места действует допуск контура в 0,02 мм. X... Y... Z... X... Y... Z... X... Y... Z... ASCALE X0.25 Y0.25 Z0.25 ; С этого места действует допуск контура в 0,005 мм. X.. . Y.. . Z X.. . Y.. . Z X.. . Y.. . Z CT0L=-1 ; С этого места снова действуют машинные и установочные данные. X.. . Y.. . Z X.. . Y.. . Z X.. . Y.. . Z Дополнительная информация Чтение значений допуска Для дальнейших случаев использования или для диагностики актуальные действующие допуски для функций компрессора (COMPON, COMPCURV, COMPCAD), типов перешлифовки G642, G643, G645, OST и сглаживания ориентации ORISON, независимо от типа возникновения, могут считываться через системные переменные. В синхронных действиях или с остановкой предварительной обработки в программе обработки детали через системные переменные: AC_CTOL Допуск контура, который действовал при подготовке актуального кадра главного хода Если нет действующего допуска контура, то ac_ctol выводит корень из суммы квадратов допусков гео-осей. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 515
