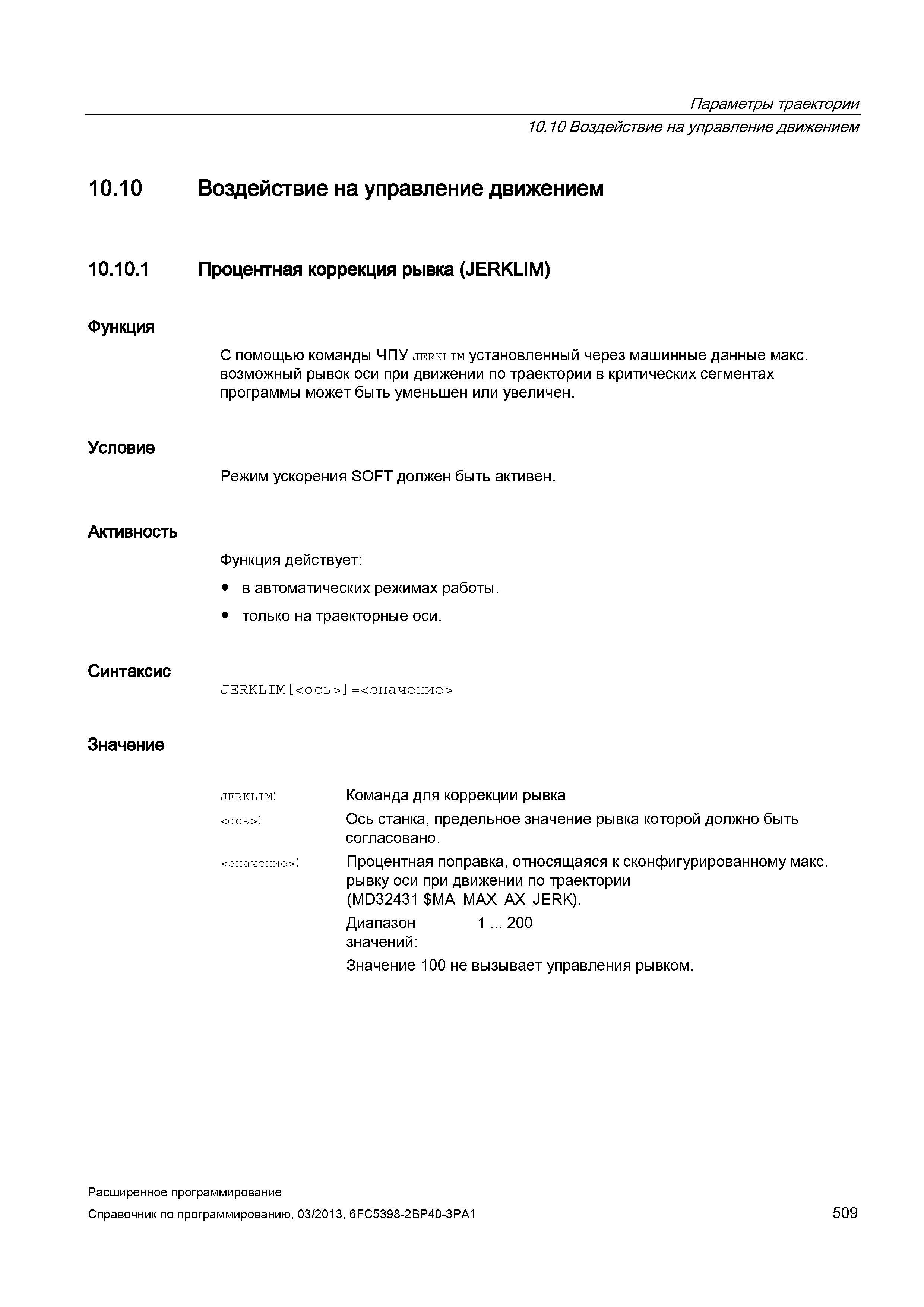

509 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.509

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 509 0509 Lab2u

Параметры траектории 10.10 10.10.1 Функция Условие Активность Синтаксис Значение 10.10 Воздействие на управление движением Воздействие на управление движением Процентная коррекция рывка (JERKLIM) С помощью команды ЧПУ jerklim установленный через машинные данные макс. возможный рывок оси при движении по траектории в критических сегментах программы может быть уменьшен или увеличен. Режим ускорения SOFT должен быть активен. Функция действует: в автоматических режимах работы. только на траекторные оси. JERKLIM <ось> =<значение> JERKLIM: <значение>: Команда для коррекции рывка Ось станка, предельное значение рывка которой должно быть согласовано. Процентная поправка, относящаяся к сконфигурированному макс. рывку оси при движении по траектории (MD32431 MA_MAX_AX_JERK). Диапазон 1 ... 200 значений: Значение 100 не вызывает управления рывком. <ось >. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 509
