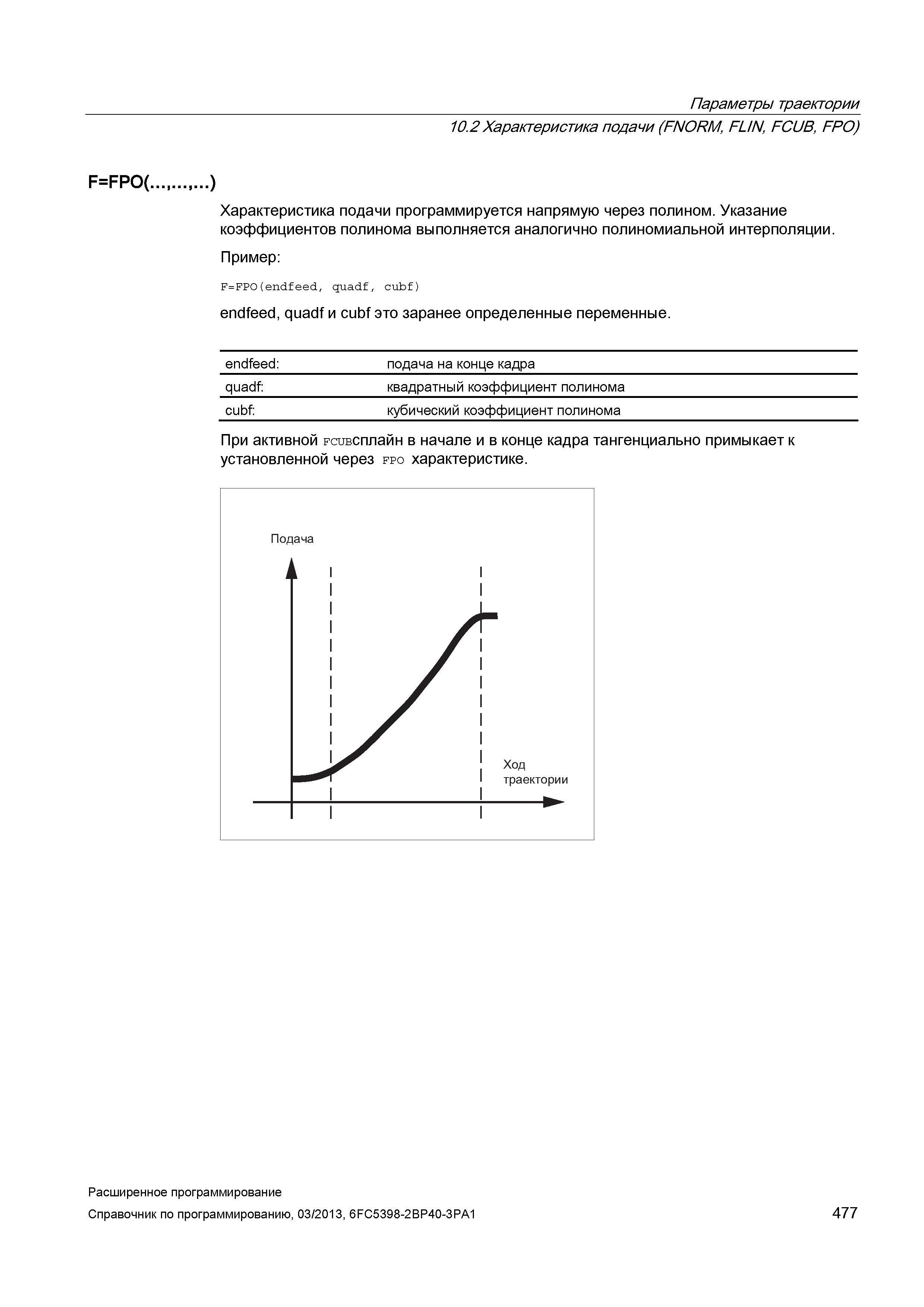

Параметры траектории 10.2 Характеристика подачи (FNORM, FL/N, FCUB, FPO) F=FPO( ..) Характеристика подачи программируется напрямую через полином. Указание коэффициентов полинома выполняется аналогично полиномиальной интерполяции. Пример: F=FPO(endfeed, quadf, cubf) endfeed, quadf и cubf это заранее определенные переменные. endfeed: подача на конце кадра quadf: квадратный коэффициент полинома cubf: кубический коэффициент полинома При активной Fcuвсплайн в начале и в конце кадра тангенциально примыкает к установленной через fpo характеристике. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 477
