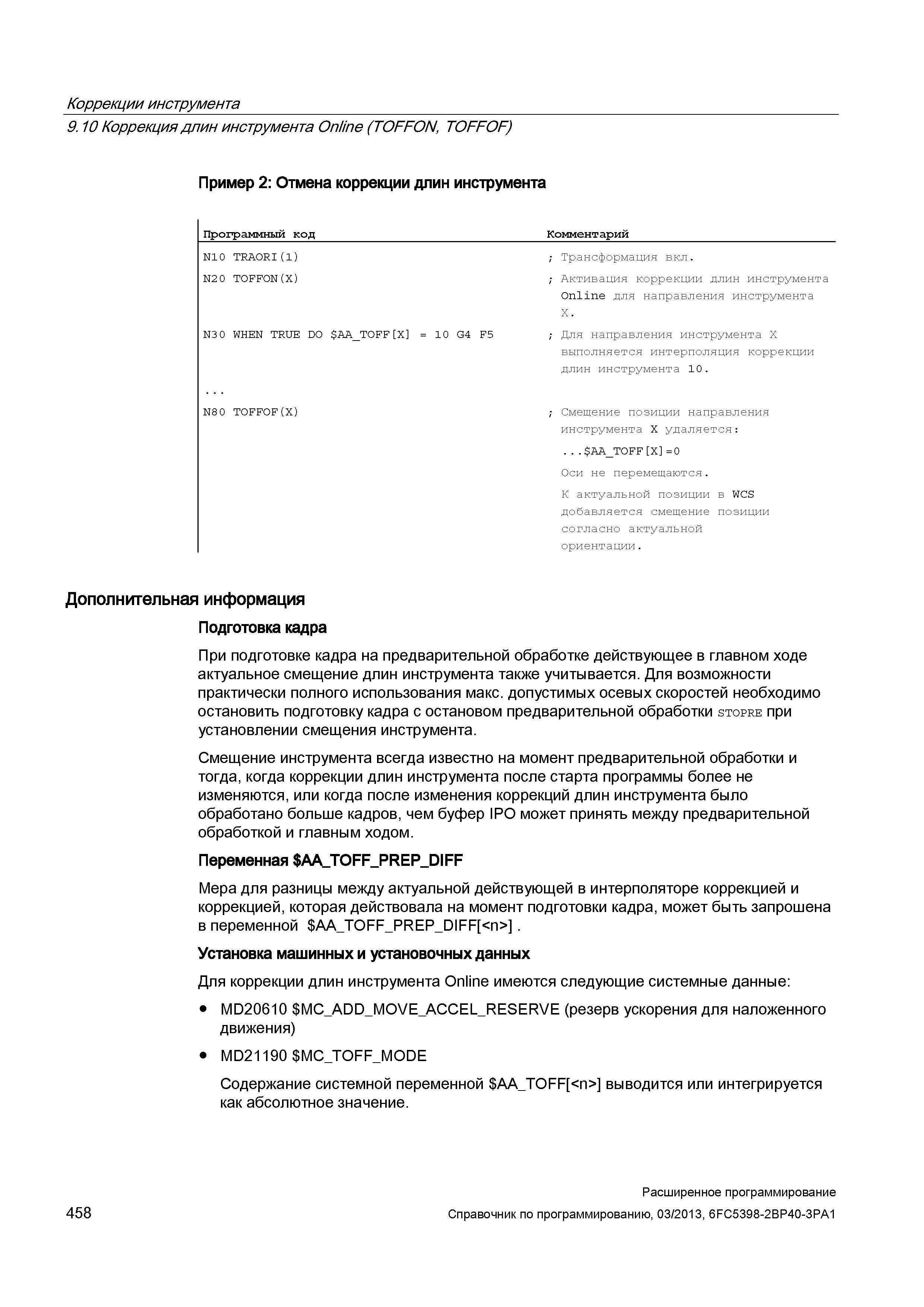

Коррекции инструмента 9.10 Коррекция длин инструмента Online (TOFFON, TOFFOF) Пример 2: Отмена коррекции длин инструмента Программный код Комментарий N10 TRAORI(1) ; Трансформация вкл. N2 0 TOFFON(X) ; Активация коррекции длин инструмента Online для направления инструмента Х. N30 WHEN TRUE DO AA_TOFF X = 10 G4 F5 ; Для направления инструмента Х выполняется интерполяция коррекции длин инструмента 10. N80 TOFFOF(X) ; Смещение позиции направления инструмента X удаляется: ... aa_toff x =o Оси не перемещаются. К актуальной позиции в WCS добавляется смещение позиции согласно актуальной ориентации. Дополнительная информация Подготовка кадра При подготовке кадра на предварительной обработке действующее в главном ходе актуальное смещение длин инструмента также учитывается. Для возможности практически полного использования макс. допустимых осевых скоростей необходимо остановить подготовку кадра с остановом предварительной обработки stopre при установлении смещения инструмента. Смещение инструмента всегда известно на момент предварительной обработки и тогда, когда коррекции длин инструмента после старта программы более не изменяются, или когда после изменения коррекций длин инструмента было обработано больше кадров, чем буфер IPO может принять между предварительной обработкой и главным ходом. Переменная AA_TOFF_PREP_DIFF Мера для разницы между актуальной действующей в интерполяторе коррекцией и коррекцией, которая действовала на момент подготовки кадра, может быть запрошена в переменной AA_TOFF_PREP_DIFF . Установка машинных и установочных данных Для коррекции длин инструмента Online имеются следующие системные данные: MD20610 MC_ADD_MOVE_ACCEL_RESERVE (резерв ускорения для наложенного движения) MD21190 MC_TOFF_MODE Содержание системной переменной AA_TOFF выводится или интегрируется как абсолютное значение. 458 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
