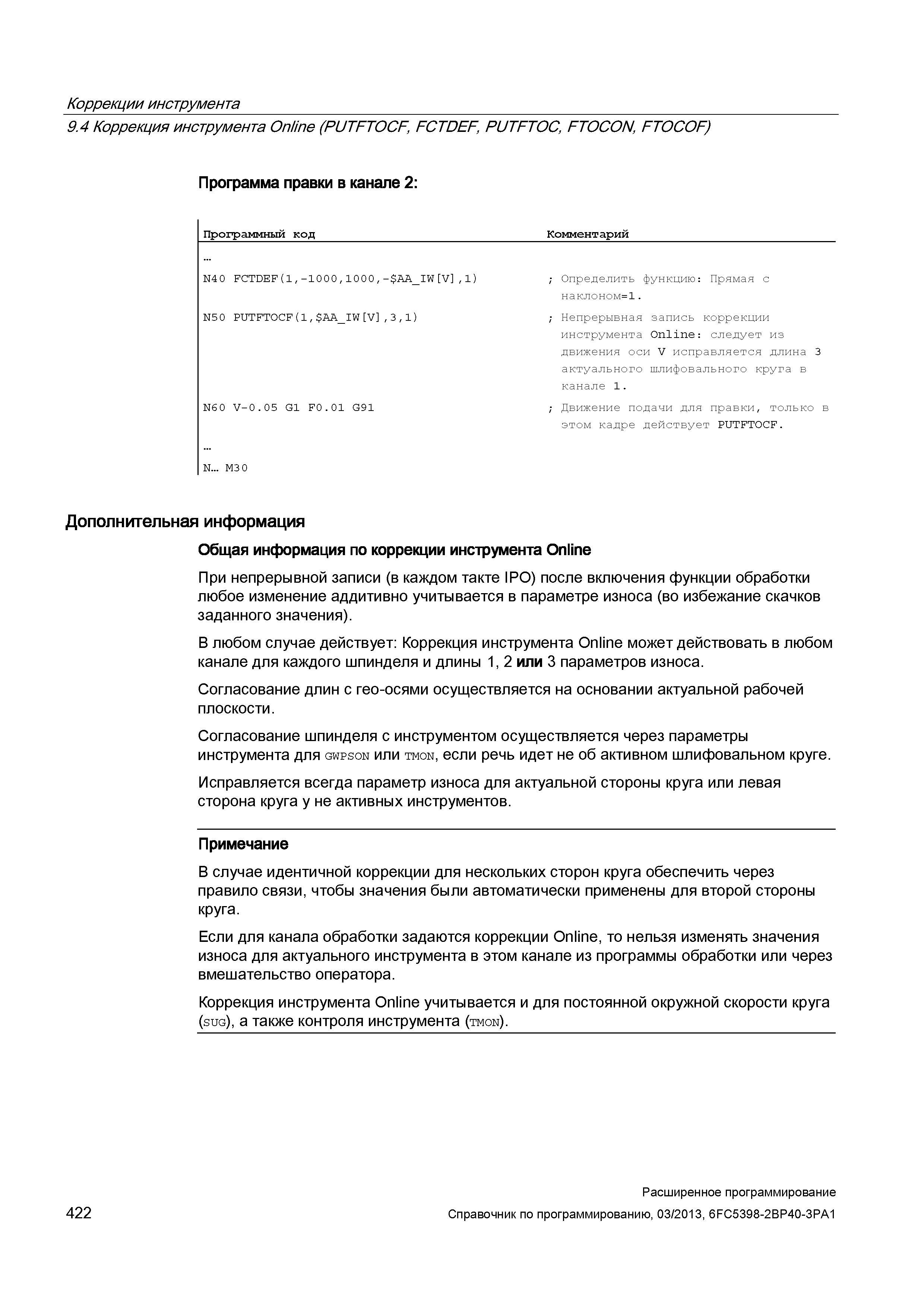

Коррекции инструмента 9.4 Коррекция инструмента Online (PUTFTOCF, FCTDEF, PUTFTOC, FTOCON, FTOCOF) Программа правки в канале 2: Программный код Комментарий N40 FCTDEF(1,-1000,1000/- AA_IW V /1) N5 0 PUTFTOCF(1, AA_IW V ,3,1) N60 V-0.05 G1 F0.01 G91 N... M3 0 Дополнительная информация Общая информация по коррекции инструмента Online При непрерывной записи (в каждом такте IPO) после включения функции обработки любое изменение аддитивно учитывается в параметре износа (во избежание скачков заданного значения). В любом случае действует: Коррекция инструмента Online может действовать в любом канале для каждого шпинделя и длины 1, 2 или 3 параметров износа. Согласование длин с гео-осями осуществляется на основании актуальной рабочей плоскости. Согласование шпинделя с инструментом осуществляется через параметры инструмента для gwpson или tmon, если речь идет не об активном шлифовальном круге. Исправляется всегда параметр износа для актуальной стороны круга или левая сторона круга у не активных инструментов. Примечание В случае идентичной коррекции для нескольких сторон круга обеспечить через правило связи, чтобы значения были автоматически применены для второй стороны круга. Если для канала обработки задаются коррекции Online, то нельзя изменять значения износа для актуального инструмента в этом канале из программы обработки или через вмешательство оператора. Коррекция инструмента Online учитывается и для постоянной окружной скорости круга (sug), а также контроля инструмента (tmon). ; Определить функцию: Прямая с наклоном=1. ; Непрерывная запись коррекции инструмента Online: следует из движения оси V исправляется длина 3 актуального шлифовального круга в канале 1. ; Движение подачи для правки, только в этом кадре действует PUTFTOCF. 422 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
