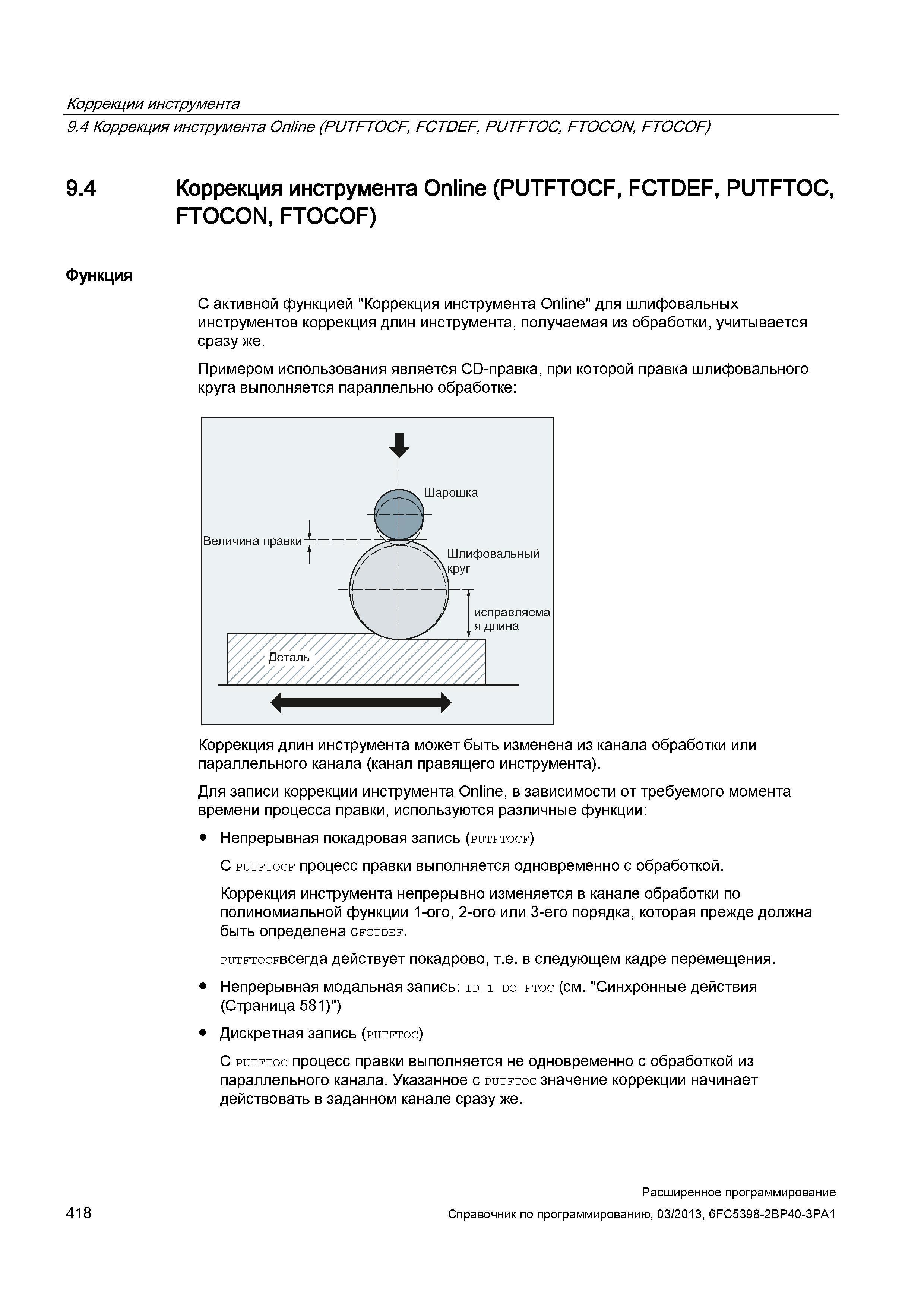

Коррекции инструмента 9.4 Коррекция инструмента Online (PUTFTOCF, FCTDEF, PUTFTOC, FTOCON , FTOCOF) 9.4 Коррекция инструмента Online (PUTFTOCF, FCTDEF, PUTFTOC, FTOCON, FTOCOF) Функция С активной функцией "Коррекция инструмента Online" для шлифовальных инструментов коррекция длин инструмента, получаемая из обработки, учитывается сразу же. Примером использования является CD-правка, при которой правка шлифовального круга выполняется параллельно обработке: Коррекция длин инструмента может быть изменена из канала обработки или параллельного канала (канал правящего инструмента). Для записи коррекции инструмента Online, в зависимости от требуемого момента времени процесса правки, используются различные функции: Непрерывная покадровая запись (putftocf) С putftocf процесс правки выполняется одновременно с обработкой. Коррекция инструмента непрерывно изменяется в канале обработки по полиномиальной функции 1-ого, 2-ого или 3-его порядка, которая прежде должна быть определена CFCTDEF. puтFтocFBсегда действует покадрово, т.е. в следующем кадре перемещения. Непрерывная модальная запись: id=i do ftoc (см. "Синхронные действия (Страница 581)") Дискретная запись (putftoc) С putftoc процесс правки выполняется не одновременно с обработкой из параллельного канала. Указанное с putftoc значение коррекции начинает действовать в заданном канале сразу же. 418 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
