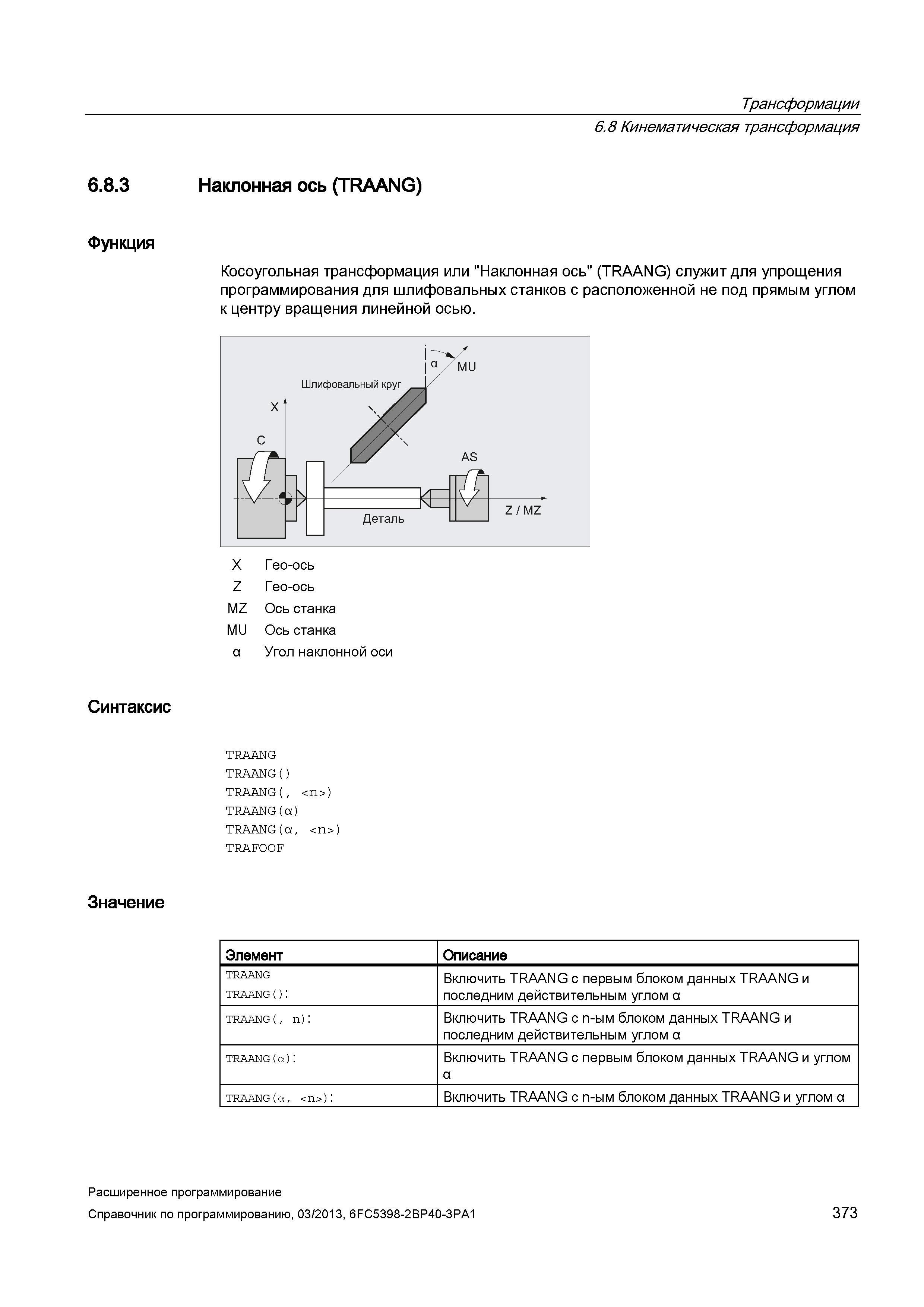

Трансформации 6.8 Кинематическая трансформация 6.8.3 Наклонная ось (TRAANG) Функция Косоугольная трансформация или "Наклонная ось" (TRAANG) служит для упрощения программирования для шлифовальных станков с расположенной не под прямым углом к центру вращения линейной осью. X Гео-ось Z Гео-ось MZ Ось станка MU Ось станка а Угол наклонной оси Синтаксис TRAANG TRAANG() TRAANG(, ) TRAANG(a) TRAANG(a, ) TRAFOOF Значение Элемент Описание TRAANG TRAANG() : Включить TRAANG с первым блоком данных TRAANG и последним действительным углом а TRAANG(, n) : Включить TRAANG с n-ым блоком данных TRAANG и последним действительным углом а TRAANG(a) : Включить TRAANG с первым блоком данных TRAANG и углом а TRAANG( a, ): Включить TRAANG с n-ым блоком данных TRAANG и углом а Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 373
