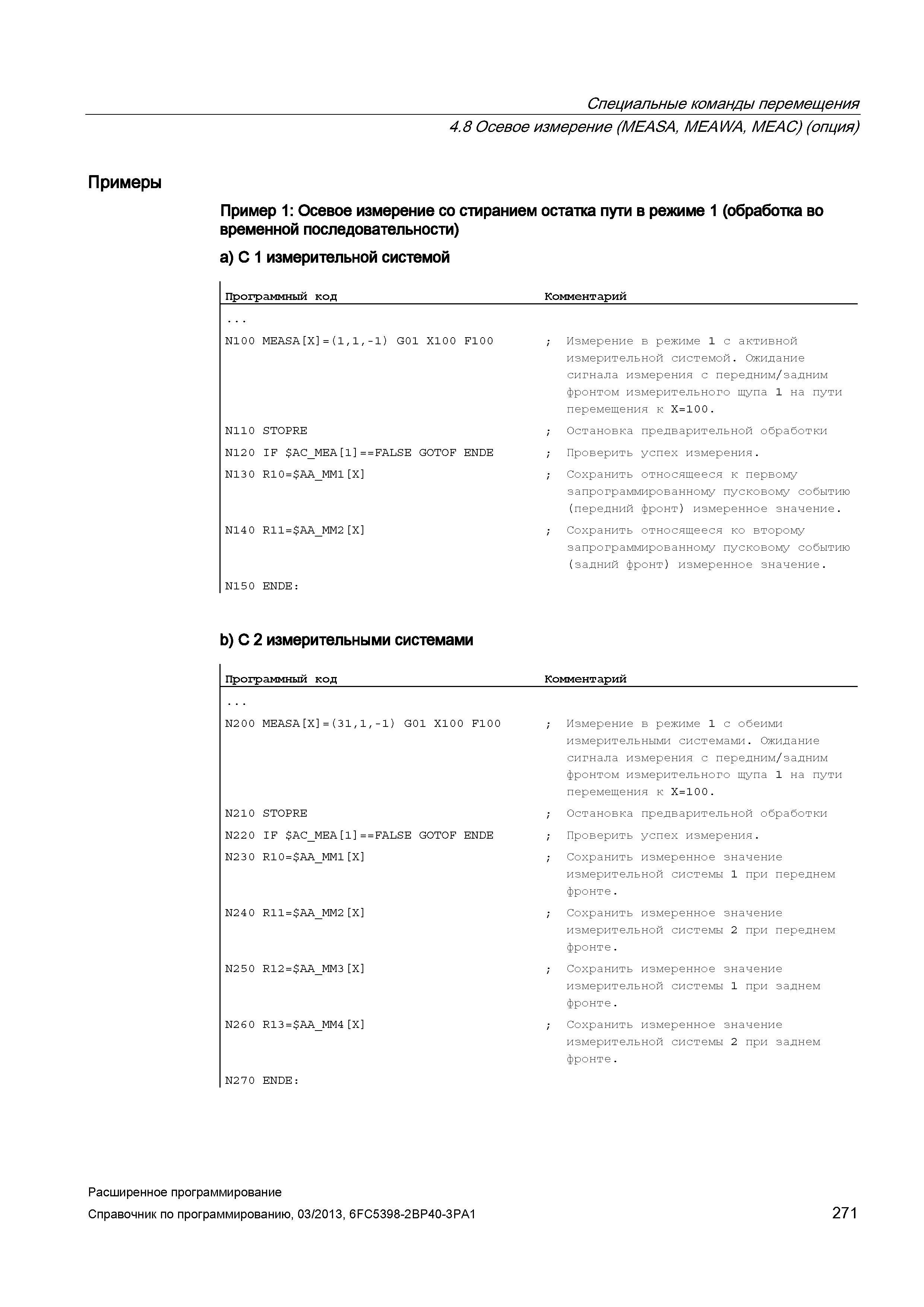

Специальные команды перемещения 4.8 Осевое измерение (MEASA, MEAWA, MEAC) (опция) Примеры Пример 1: Осевое измерение со стиранием остатка пути в режиме 1 (обработка во временной последовательности) а) С 1 измерительной системой Программный код Комментарий N100 MEASA X = (1,1,-1) G01 X100 F100 N110 STOPRE N120 IF AC_MEA 1 FALSE GOTOF ENDE N130 R10= AA_MM1 X N140 R11= AA_MM2 X N15 0 ENDE: ; Измерение в режиме 1 с активной измерительной системой. Ожидание сигнала измерения с передним/задним фронтом измерительного щупа 1 на пути перемещения к X=100. ; Остановка предварительной обработки ; Проверить успех измерения. ; Сохранить относящееся к первому запрограммированному пусковому событию (передний фронт) измеренное значение. ; Сохранить относящееся ко второму запрограммированному пусковому событию (задний фронт) измеренное значение. b) С 2 измерительными системами Программный код Комментарий N200 MEASA X = (31,1,-1) G01 X100 F100 N210 STOPRE N220 IF AC_MEA 1 FALSE GOTOF ENDE N230 R10= AA_MM1 X N240 R11= AA_MM2 X N250 R12= AA_MM3 X N260 R13= AA_MM4 X Измерение в режиме 1 с обеими измерительными системами. Ожидание сигнала измерения с передним/задним фронтом измерительного щупа 1 на пути перемещения к X=100. Остановка предварительной обработки Проверить успех измерения. Сохранить измеренное значение измерительной системы 1 при переднем фронте. Сохранить измеренное значение измерительной системы 2 при переднем фронте. Сохранить измеренное значение измерительной системы 1 при заднем фронте. Сохранить измеренное значение измерительной системы 2 при заднем фронте. N2 7 0 ENDE: Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 271
