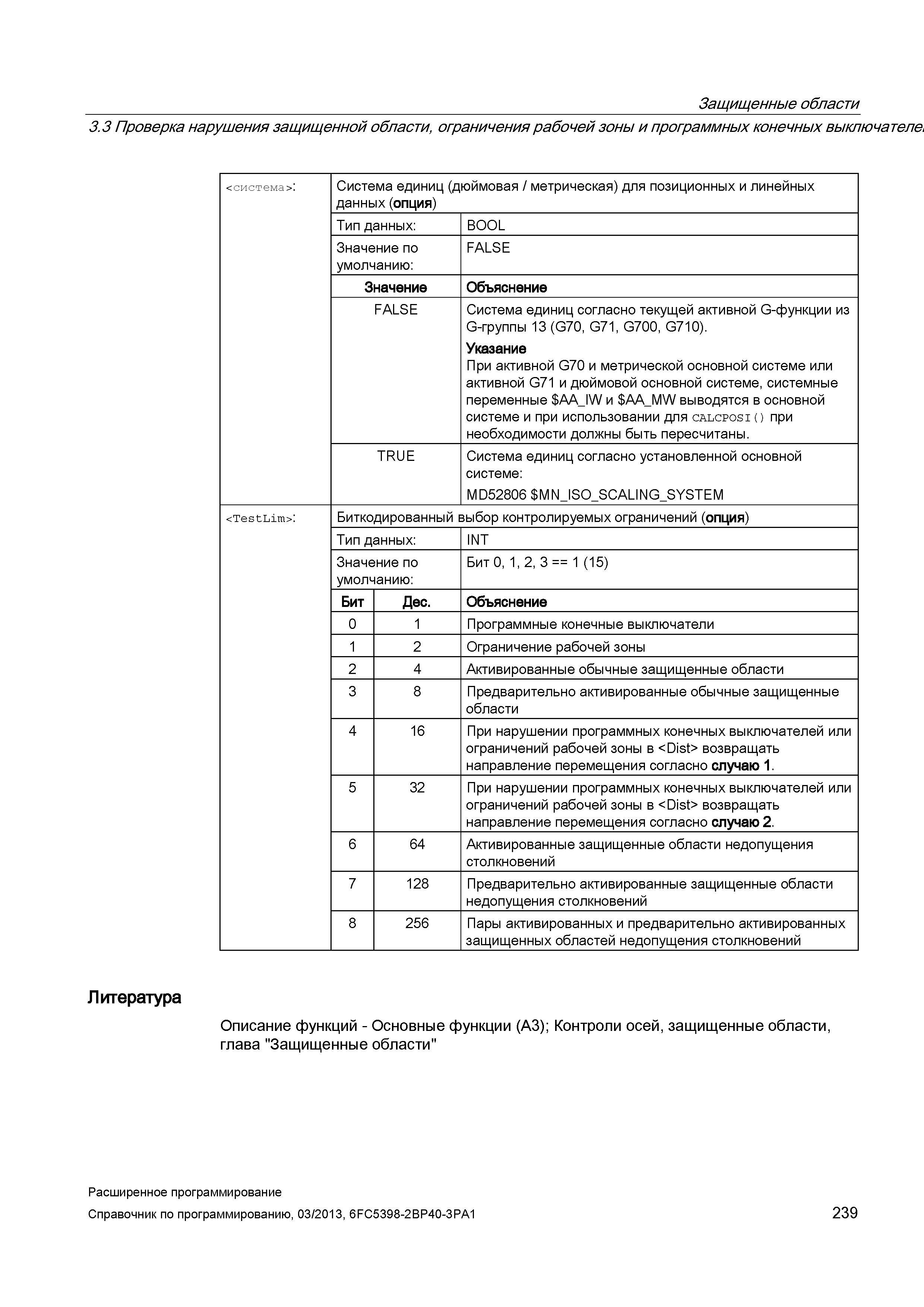

239 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.239

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 239 0239 Lab2u

Защищенные области 3.3 Проверка нарушения защищенной области, ограничения рабочей зоны и программных конечных выключателе* <система>: Система единиц (дюймовая / метрическая) для позиционных и линейных данных (опция) Тип данных: BOOL Значение по умолчанию: FALSE Значение Объяснение FALSE Система единиц согласно текущей активной G-функции из G-группы 13 (G70, G71, G700, G710). Указание При активной G70 и метрической основной системе или активной G71 и дюймовой основной системе, системные переменные AA_IW и AA_MW выводятся в основной системе и при использовании для calcposi() при необходимости должны быть пересчитаны. TRUE Система единиц согласно установленной основной системе: MD52806 MN_ISO_SCALING_SYSTEM : Биткодированный выбор контролируемых ограничений (опция) Тип данных: INT Значение по умолчанию: Бит 0, 1, 2, 3 1 (15) Бит Дес. Объяснение 0 1 Программные конечные выключатели 1 2 Ограничение рабочей зоны 2 4 Активированные обычные защищенные области 3 8 Предварительно активированные обычные защищенные области 4 16 При нарушении программных конечных выключателей или ограничений рабочей зоны в возвращать направление перемещения согласно случаю 1. 5 32 При нарушении программных конечных выключателей или ограничений рабочей зоны в возвращать направление перемещения согласно случаю 2. 6 64 Активированные защищенные области недопущения столкновений 7 128 Предварительно активированные защищенные области недопущения столкновений 8 256 Пары активированных и предварительно активированных защищенных областей недопущения столкновений Литература Описание функций - Основные функции (А3); Контроли осей, защищенные области, глава "Защищенные области" Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 239
