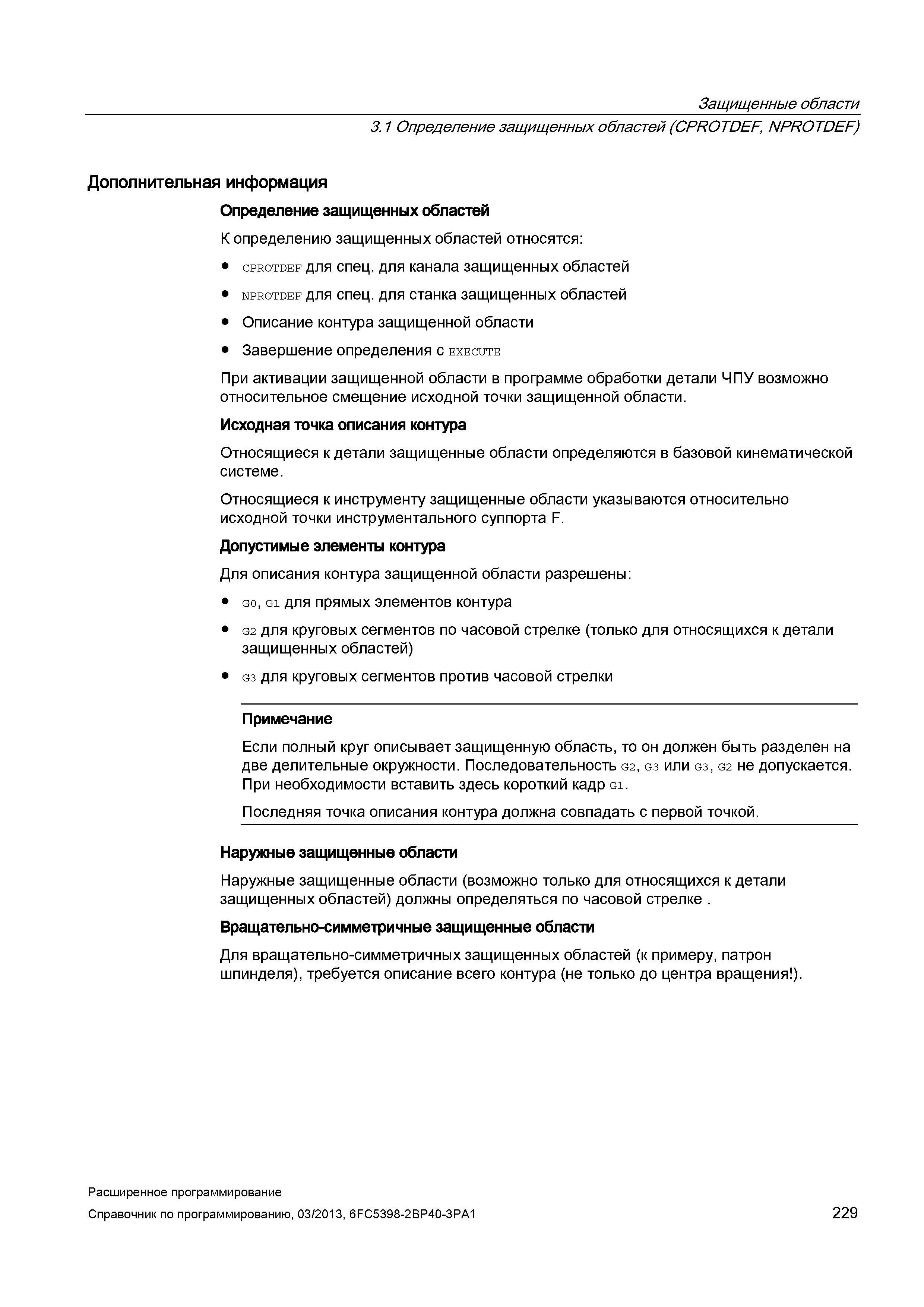

229 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.229

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 229 0229 Lab2u

Защищенные области 3.1 Определение защищенных областей (CPROTDEF, NPROTDEF) Дополнительная информация Определение защищенных областей К определению защищенных областей относятся: cprotdef для спец. для канала защищенных областей nprotdef для спец. для станка защищенных областей Описание контура защищенной области Завершение определения с execute При активации защищенной области в программе обработки детали ЧПУ возможно относительное смещение исходной точки защищенной области. Исходная точка описания контура Относящиеся к детали защищенные области определяются в базовой кинематической системе. Относящиеся к инструменту защищенные области указываются относительно исходной точки инструментального суппорта F. Допустимые элементы контура Для описания контура защищенной области разрешены: G0, G1 для прямых элементов контура G2 для круговых сегментов по часовой стрелке (только для относящихся к детали защищенных областей) G3 для круговых сегментов против часовой стрелки Примечание Если полный круг описывает защищенную область, то он должен быть разделен на две делительные окружности. Последовательность G2, G3 или G3, G2 не допускается. При необходимости вставить здесь короткий кадр G1. Последняя точка описания контура должна совпадать с первой точкой. Наружные защищенные области Наружные защищенные области (возможно только для относящихся к детали защищенных областей) должны определяться по часовой стрелке . Вращательно-симметричные защищенные области Для вращательно-симметричных защищенных областей (к примеру, патрон шпинделя), требуется описание всего контура (не только до центра вращения ). Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 229
