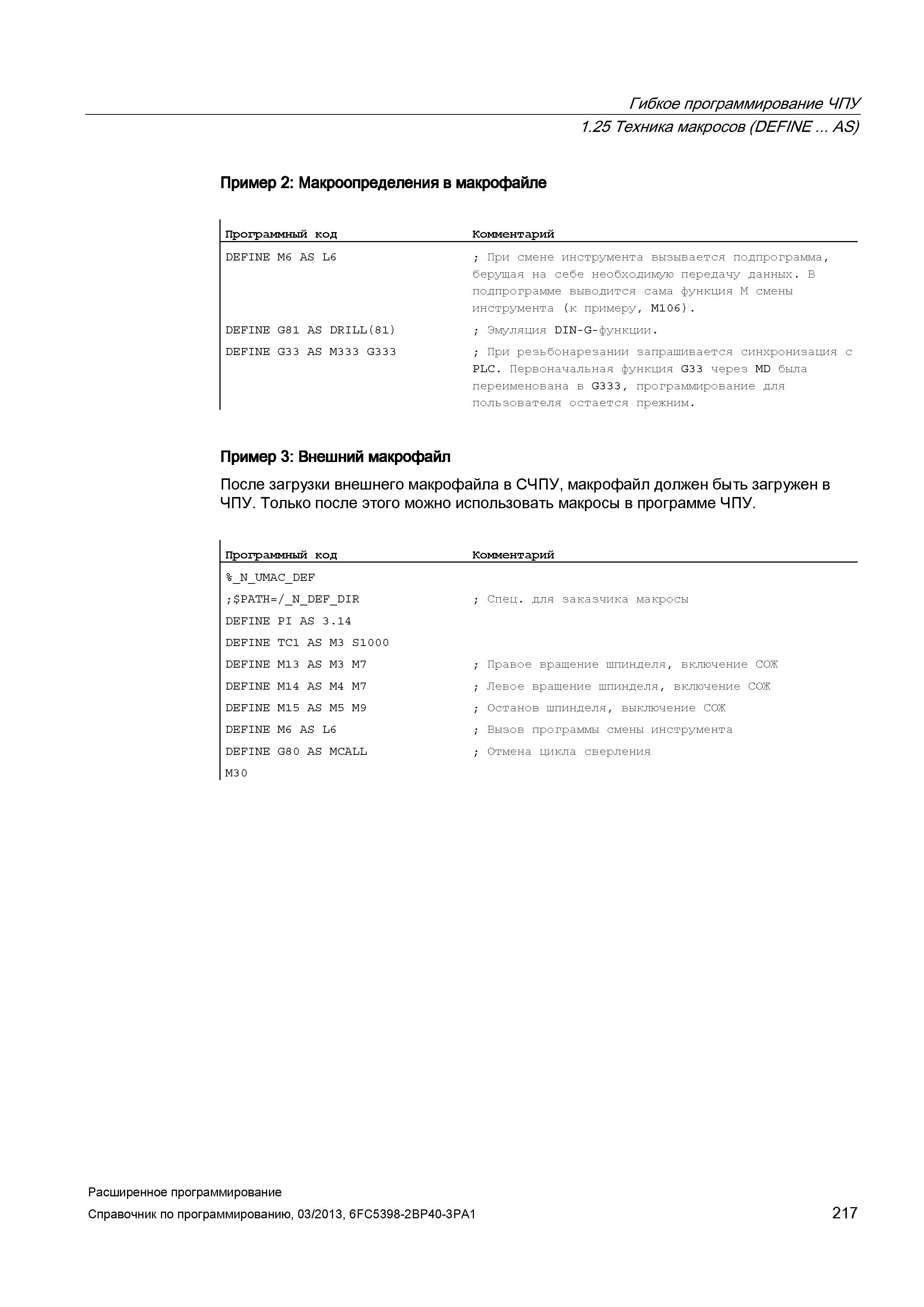

Гибкое программирование ЧПУ 1.25 Техника макросов (DEFINE... AS) Пример 2: Макроопределения в макрофайле Программный код Комментарий DEFINE M6 AS L6 DEFINE G81 AS DRILL(81) DEFINE G3 3 AS M333 G333 ; При смене инструмента вызывается подпрограмма, берущая на себе необходимую передачу данных. В подпрограмме выводится сама функция М смены инструмента (к примеру, M106). ; Эмуляция DIN-G-функции. ; При резьбонарезании запрашивается синхронизация с PLC. Первоначальная функция G33 через MD была переименована в G333, программирование для пользователя остается прежним. Пример 3: Внешний макрофайл После загрузки внешнего макрофайла в СЧПУ, макрофайл должен быть загружен в ЧПУ. Только после этого можно использовать макросы в программе ЧПУ. Программный код _Комментарий %_N_UMAC_DE F ; PATH и _N_ E M _ D H Я ; Спец. для заказчика макросы DEFINE PI AS 3.14 DEFINE TC1 AS M3 S1000 DEFINE M13 AS M3 M7 ; Правое вращение шпинделя, включение СОЖ DEFINE M14 AS M4 M7 ; Левое вращение шпинделя, включение СОЖ DEFINE M15 AS M5 M9 ; Останов шпинделя, выключение СОЖ DEFINE M6 AS L6 ; Вызов программы смены инструмента DEFINE G8 0 AS MCALL ; Отмена цикла сверления M30 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 217
