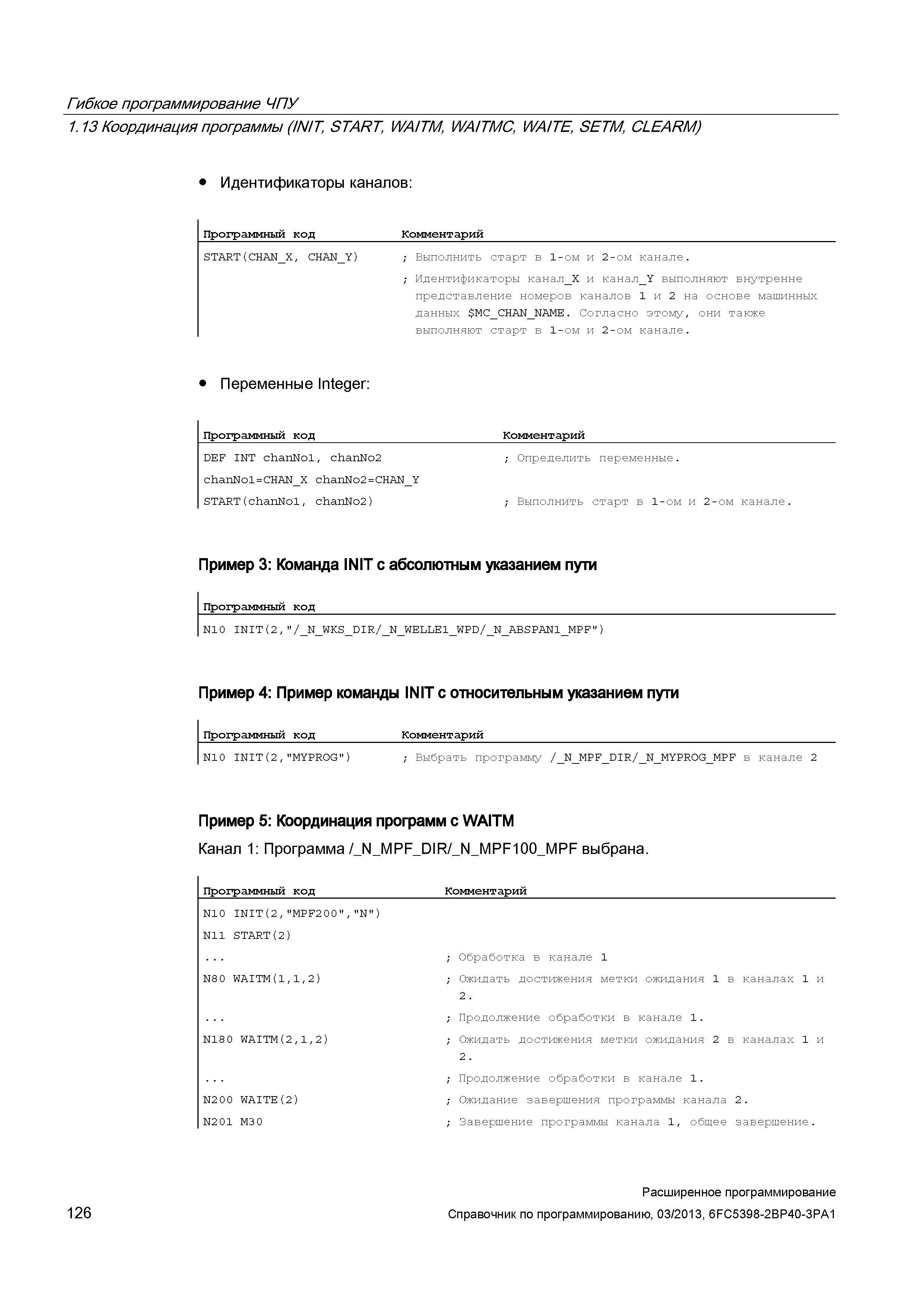

Гибкое программирование ЧПУ 1.13 Координация программы (INIT, START, WAITM, WAITMC, WAITE, SETM, CLEARM) Идентификаторы каналов: Программный код Комментарий START(CHAN_X, CHAN_Y) ; Выполнить старт в 1-ом и 2-ом канале. ; Идентификаторы канал X и канал Y выполняют внутренне представление номеров каналов 1 и 2 на основе машинных данных MC CHAN NAME. Согласно этому, они также выполняют старт в 1-ом и 2-ом канале. Переменные Integer: Программный код Комментарий DEF INT chanNo1, chanNo2 ; Определить переменные. chanNo1=CHAN_X chanNo2=CHAN_Y START(chanNo1, chanNo2) ; Выполнить старт в 1-ом и 2-ом канале. Пример 3: Команда INIT с абсолютным указанием пути Программный код N10 INIT(2, /_N_WKS_DIR/_N_WELLE1_WPD/_N_ABSPAN1_MPF") Пример 4: Пример команды INIT с относительным указанием пути Программный код Комментарий N10 INIT(2,"MYPROG") ; Выбрать программу / N MPF DIR/ N MYPROG MPF в канале 2 Пример 5: Координация программ с WAITM Канал 1: Программа /_N_MPF_DIR/_N_MPF100_MPF выбрана. Программный код Комментарий N10 INIT(2,"MPF200","N" N11 START(2) N8 0 WAITM(1,1,2) ) ; Обработка в канале 1 ; Ожидать достижения метки ожидания 1 в каналах 1 и 2. N180 WAITM(2,1,2) ; Продолжение обработки в канале 1. ; Ожидать достижения метки ожидания 2 в каналах 1 и 2. N2 0 0 WAITE(2) N201 M30 ; Продолжение обработки в канале 1. ; Ожидание завершения программы канала 2. ; Завершение программы канала 1, общее завершение. Расширенное программирование 126 Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
