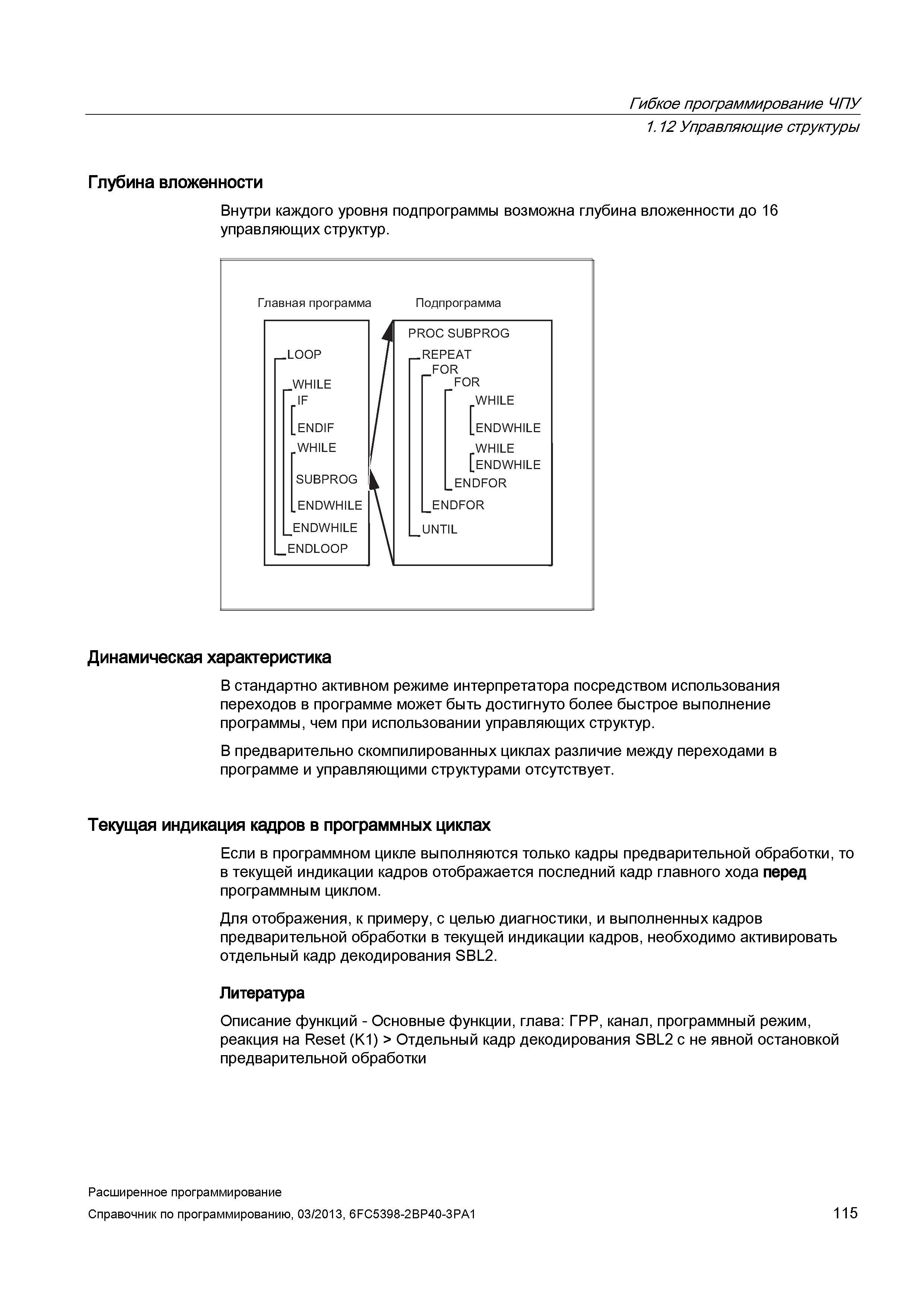

Гибкое программирование ЧПУ 1.12 Управляющие структуры Глубина вложенности Внутри каждого уровня подпрограммы возможна глубина вложенности до 16 управляющих структур. Главная программа Подпрограмма Динамическая характеристика В стандартно активном режиме интерпретатора посредством использования переходов в программе может быть достигнуто более быстрое выполнение программы, чем при использовании управляющих структур. В предварительно скомпилированных циклах различие между переходами в программе и управляющими структурами отсутствует. Текущая индикация кадров в программных циклах Если в программном цикле выполняются только кадры предварительной обработки, то в текущей индикации кадров отображается последний кадр главного хода перед программным циклом. Для отображения, к примеру, с целью диагностики, и выполненных кадров предварительной обработки в текущей индикации кадров, необходимо активировать отдельный кадр декодирования SBL2. Литература Описание функций - Основные функции, глава: ГРР, канал, программный режим, реакция на Reset (K1) > Отдельный кадр декодирования SBL2 с не явной остановкой предварительной обработки Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 115
