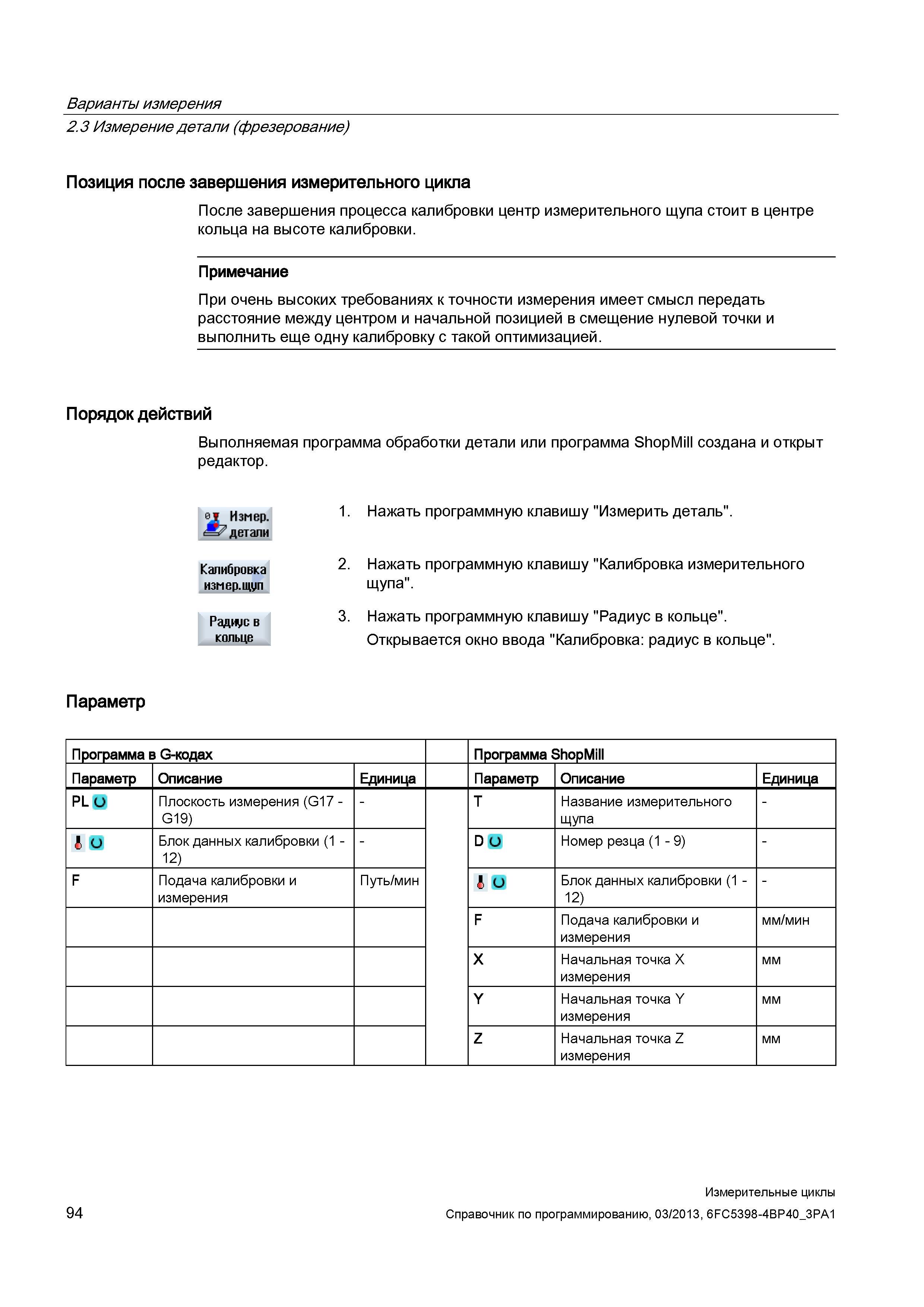

Варианты измерения 2.3 Измерение детали (фрезерование) Позиция после завершения измерительного цикла После завершения процесса калибровки центр измерительного щупа стоит в центре кольца на высоте калибровки. Примечание При очень высоких требованиях к точности измерения имеет смысл передать расстояние между центром и начальной позицией в смещение нулевой точки и выполнить еще одну калибровку с такой оптимизацией. Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт Нажать программную клавишу "Измерить деталь". Нажать программную клавишу "Калибровка измерительного щупа". Нажать программную клавишу "Радиус в кольце". Открывается окно ввода "Калибровка: радиус в кольце". Параметр Программа в G-кодах Программа ShopMill Параметр Описание Единица Параметр Описание Единица PL U Плоскость измерения (G17 -G19) - T Название измерительного щупа - & и Блок данных калибровки (1 -12) - D U Номер резца (1 - 9) - F Подача калибровки и измерения Путь/мин & и Блок данных калибровки (1 -12) - F Подача калибровки и измерения мм/мин X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм редактор. 01 Измер. S детали Калибровка измер. щуп Радиус в кольце 94 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
