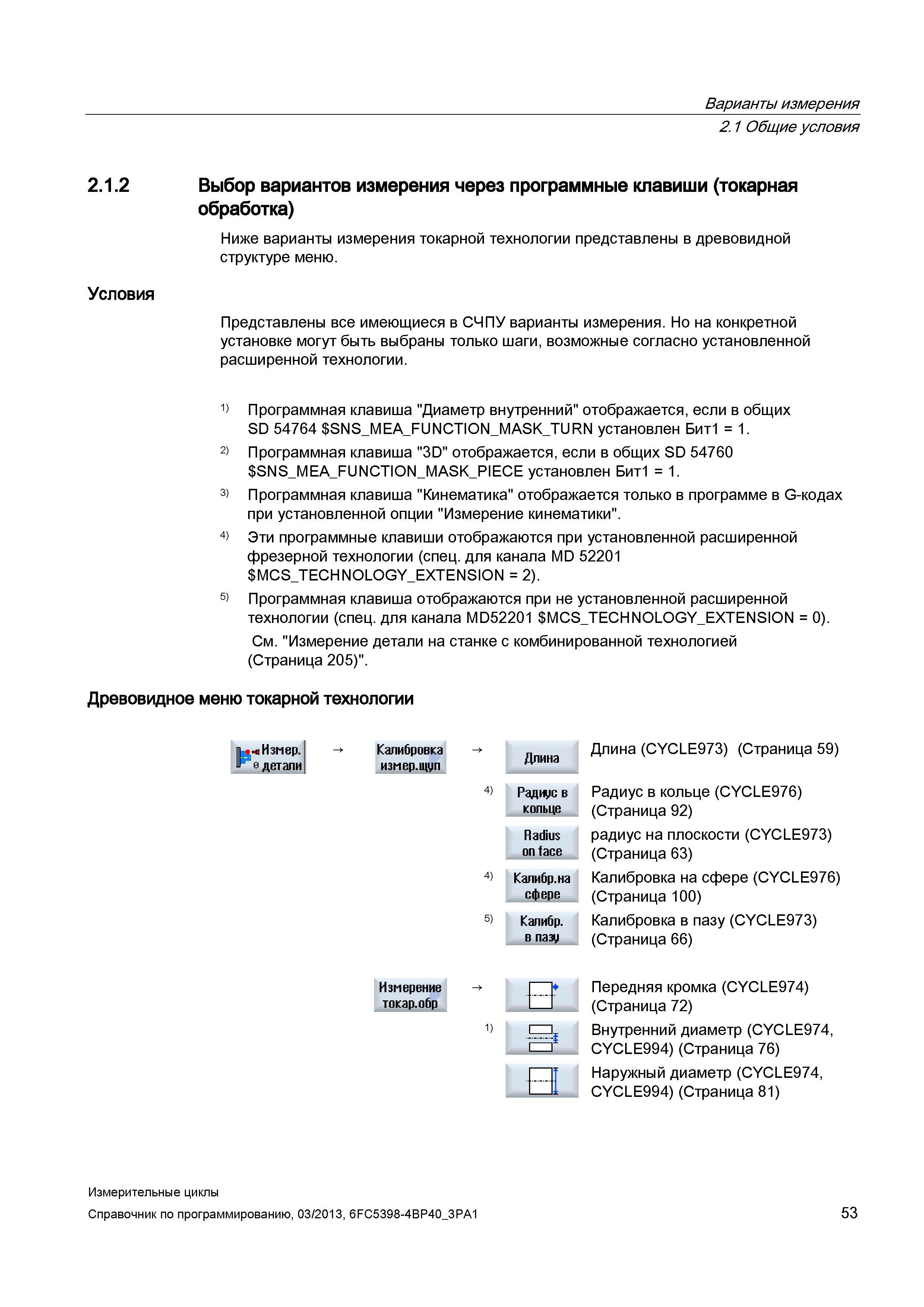

Варианты измерения 2.1 Общие условия 2.1.2 Выбор вариантов измерения через программные клавиши (токарная обработка) Ниже варианты измерения токарной технологии представлены в древовидной структуре меню. Условия Представлены все имеющиеся в СЧПУ варианты измерения. Но на конкретной установке могут быть выбраны только шаги, возможные согласно установленной расширенной технологии. 1) Программная клавиша "Диаметр внутренний" отображается, если в общих SD 54764 SNS_MEA_FUNCTION_MASK_TURN установлен Бит1 = 1. 2) Программная клавиша "3D" отображается, если в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE установлен Бит1 = 1. 3) Программная клавиша "Кинематика" отображается только в программе в G-кодах при установленной опции "Измерение кинематики". 4) Эти программные клавиши отображаются при установленной расширенной фрезерной технологии (спец. для канала MD 52201 MCS_TECHNOLOGY_EXTENSION = 2). 5) Программная клавиша отображаются при не установленной расширенной технологии (спец. для канала MD52201 MCS_TECHNOLOGY_EXTENSION = 0). См. "Измерение детали на станке с комбинированной технологией (Страница 205)". Древовидное меню токарной технологии Длина (CYCLE973) (Страница 59) Радиус в кольце (CYCLE976) (Страница 92) радиус на плоскости (CYCLE973) (Страница 63) Калибровка на сфере (CYCLE976) (Страница 100) Калибровка в пазу (CYCLE973) (Страница 66) Передняя кромка (CYCLE974) (Страница 72) Внутренний диаметр (CYCLE974, CYCLE994) (Страница 76) Наружный диаметр (CYCLE974, CYCLE994) (Страница 81) Калибровка измер.щуп Радиус в кольце Radius on face Калибр, на сфере Калибр, в пазу Измерение токар.обр 1Л а 4) 4) 5) 1) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 53
