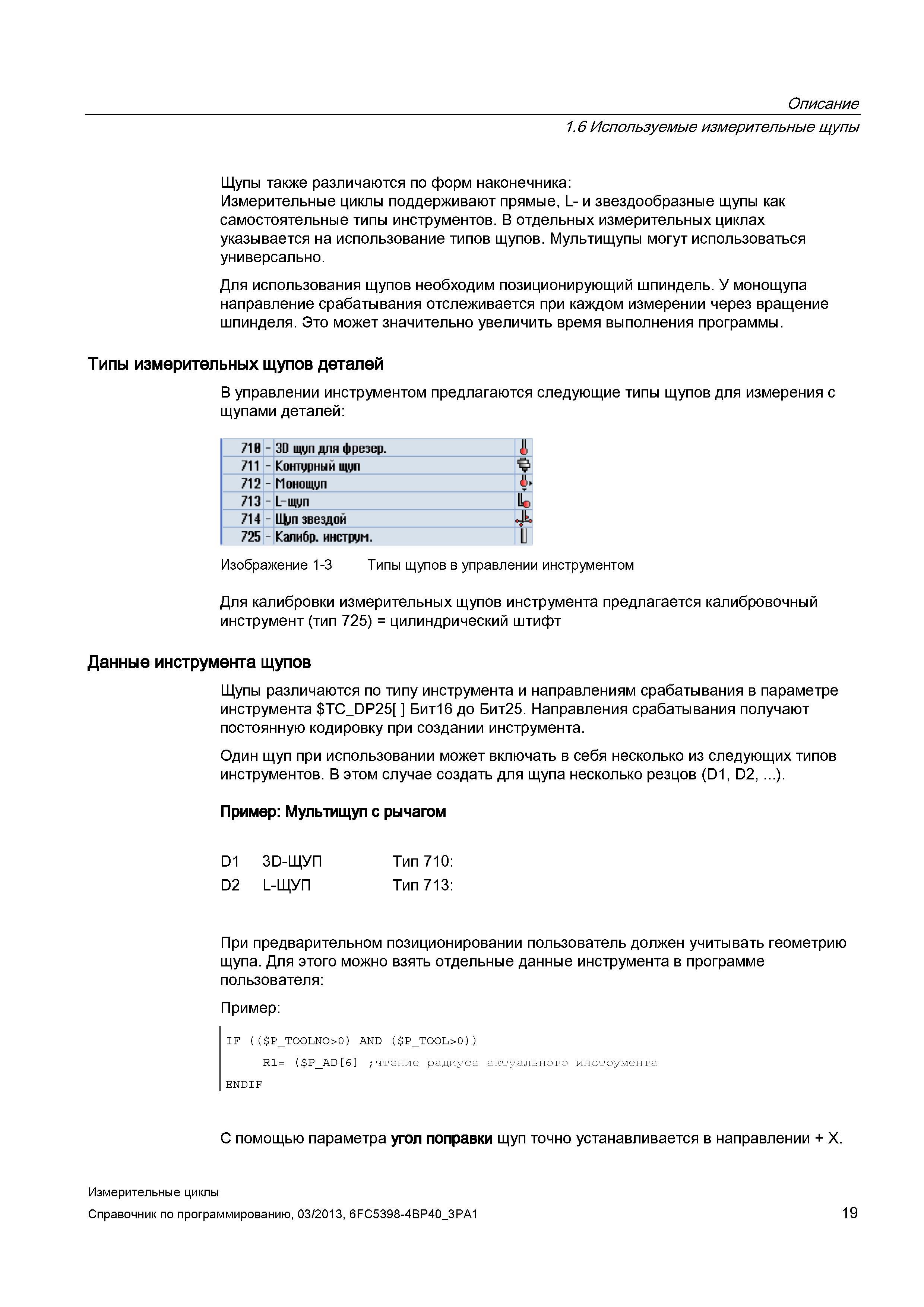

Описание 1.6 Используемые измерительные щупы Щупы также различаются по форм наконечника: Измерительные циклы поддерживают прямые, L- и звездообразные щупы как самостоятельные типы инструментов. В отдельных измерительных циклах указывается на использование типов щупов. Мультищупы могут использоваться универсально. Для использования щупов необходим позиционирующий шпиндель. У монощупа направление срабатывания отслеживается при каждом измерении через вращение шпинделя. Это может значительно увеличить время выполнения программы. Типы измерительных щупов деталей В управлении инструментом предлагаются следующие типы щупов для измерения с щупами деталей: Изображение 1-3 Типы щупов в управлении инструментом Для калибровки измерительных щупов инструмента предлагается калибровочный инструмент (тип 725) = цилиндрический штифт Данные инструмента щупов Щупы различаются по типу инструмента и направлениям срабатывания в параметре инструмента TC_DP25 Бит16 до Бит25. Направления срабатывания получают постоянную кодировку при создании инструмента. Один щуп при использовании может включать в себя несколько из следующих типов инструментов. В этом случае создать для щупа несколько резцов (D1, D2, ...). Пример: Мультищуп с рычагом D1 3D-ЩУП Тип 710: D2 L-ЩУП Тип 713: При предварительном позиционировании пользователь должен учитывать геометрию щупа. Для этого можно взять отдельные данные инструмента в программе пользователя: Пример: IF (( P_TOOLNO>0) AND ( P_TOOL>0)) R1= ( P_AD 6 /чтение радиуса актуального инструмента ENDIF С помощью параметра угол поправки щуп точно устанавливается в направлении + X. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 19
