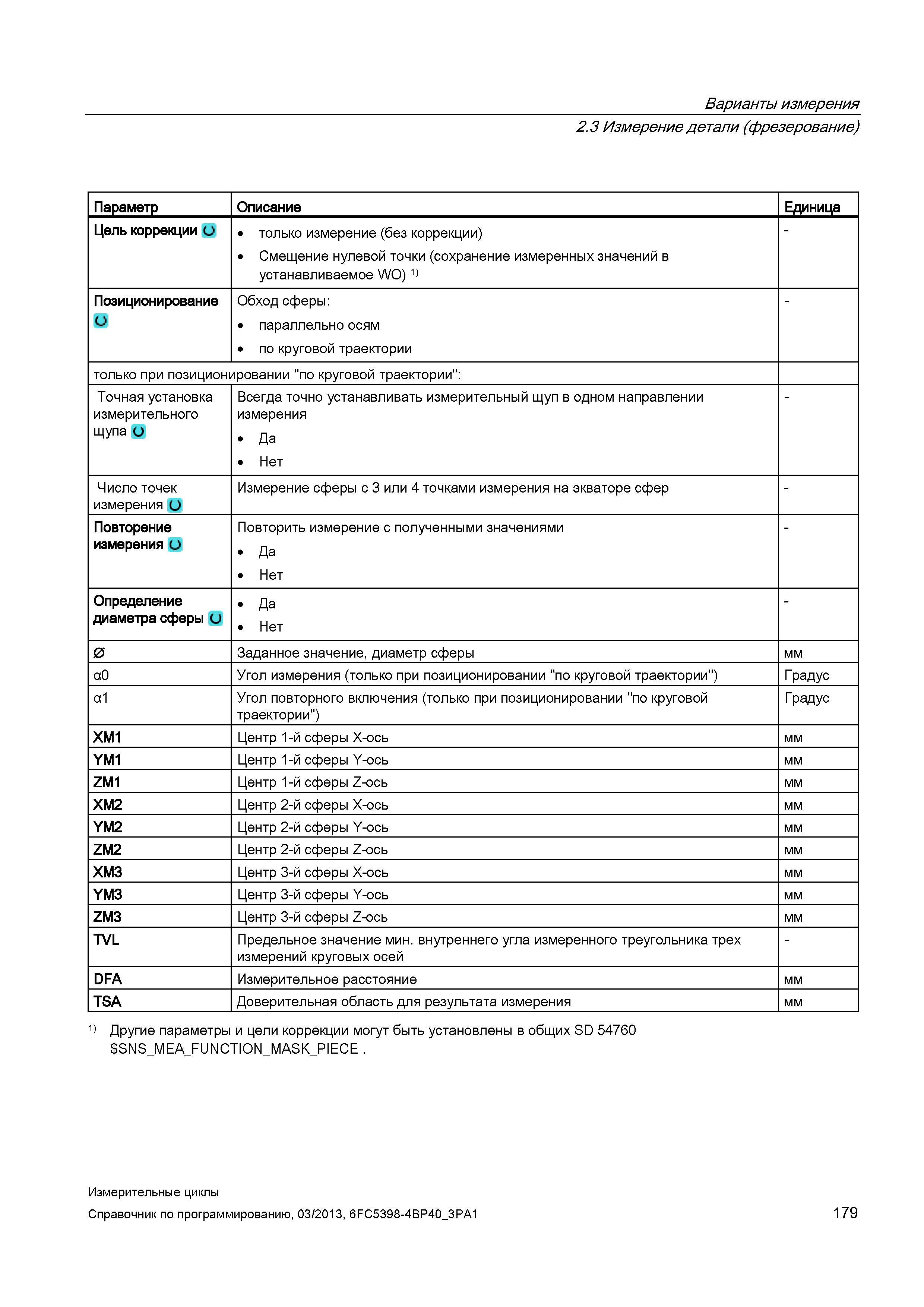

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Описание Единица Цель коррекции О только измерение (без коррекции) Смещение нулевой точки (сохранение измеренных значений в устанавливаемое WO) 1) Позиционирование Обход сферы: - О параллельно осям по круговой траектории только при позиционировании "по круговой траектории": Точная установка измерительного щупа О Всегда точно устанавливать измерительный щуп в одном направлении измерения Да Нет Число точек измерения О Измерение сферы с 3 или 4 точками измерения на экваторе сфер - Повторение измерения О Повторить измерение с полученными значениями Да Нет Определение диаметра сферы о Да Нет - 0 Заданное значение, диаметр сферы мм а0 Угол измерения (только при позиционировании "по круговой траектории") Градус а1 Угол повторного включения (только при позиционировании "по круговой траектории") Градус XM1 Центр 1-й сферы X-ось мм YM1 Центр 1-й сферы Y-ось мм ZM1 Центр 1-й сферы Z-ось мм XM2 Центр 2-й сферы X-ось мм YM2 Центр 2-й сферы Y-ось мм ZM2 Центр 2-й сферы Z-ось мм XM3 Центр 3-й сферы X-ось мм YM3 Центр 3-й сферы Y-ось мм ZM3 Центр 3-й сферы Z-ось мм TVL Предельное значение мин. внутреннего угла измеренного треугольника трех измерений круговых осей - DFA Измерительное расстояние мм TSA Доверительная область для результата измерения мм 1) Другие параметры и цели коррекции могут быть установлены в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 179
