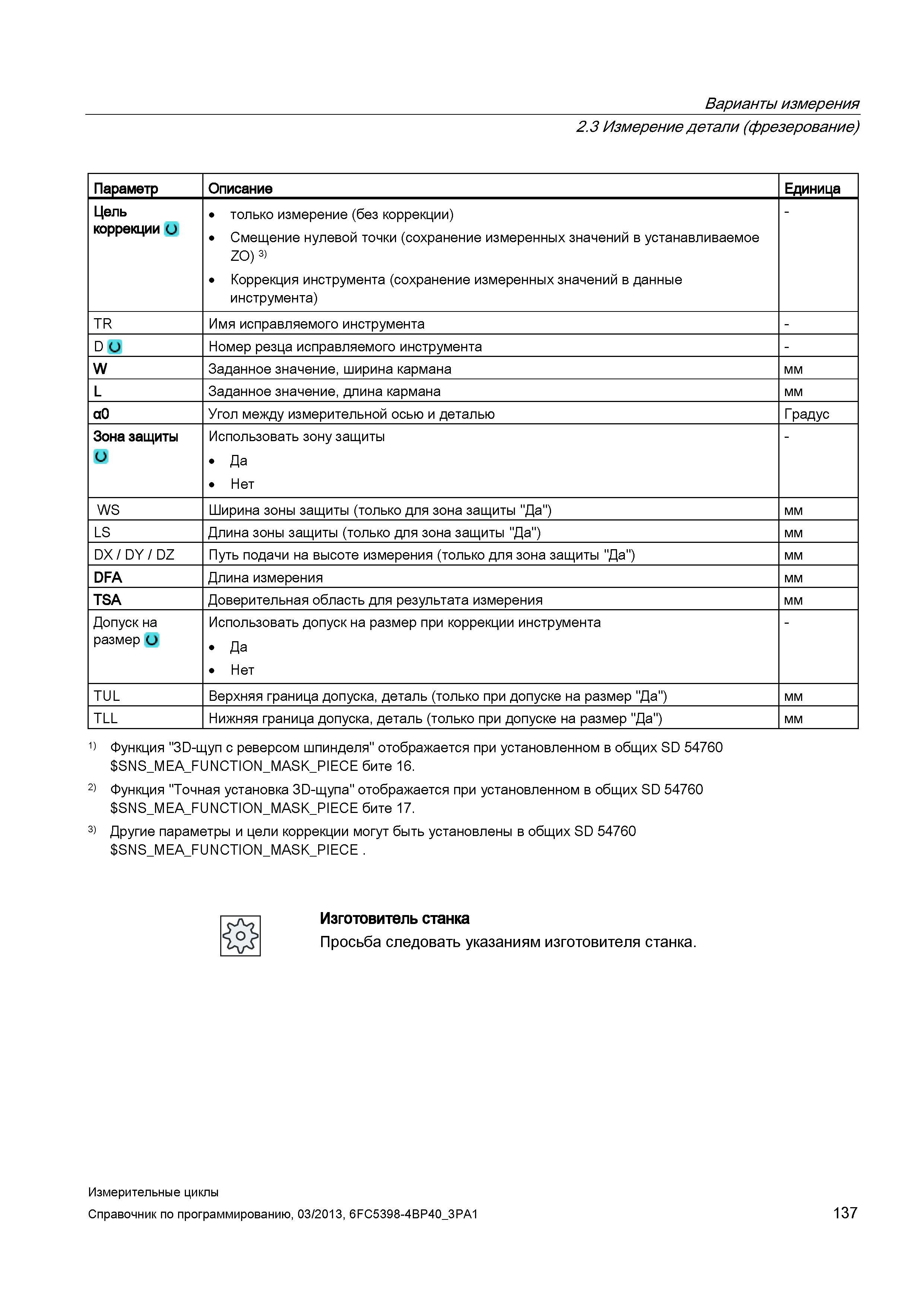

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Описание Единица Цель коррекции о только измерение (без коррекции) Смещение нулевой точки (сохранение измеренных значений в устанавливаемое ZO) 3) Коррекция инструмента (сохранение измеренных значений в данные инструмента) TR Имя исправляемого инструмента - D О Номер резца исправляемого инструмента - W Заданное значение, ширина кармана мм L Заданное значение, длина кармана мм а0 Угол между измерительной осью и деталью Г радус Зона защиты О Использовать зону защиты Да Нет WS Ширина зоны защиты (только для зона защиты "Да") мм LS Длина зоны защиты (только для зона защиты "Да") мм DX / DY / DZ Путь подачи на высоте измерения (только для зона защиты "Да") мм DFA Длина измерения мм TSA Доверительная область для результата измерения мм Допуск на размер О Использовать допуск на размер при коррекции инструмента Да Нет TUL Верхняя граница допуска, деталь (только при допуске на размер "Да") мм TLL Нижняя граница допуска, деталь (только при допуске на размер "Да") мм 1) Функция "30-щуп с реверсом шпинделя" отображается при установленном в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE бите 16. 2) Функция "Точная установка 30-щупа" отображается при установленном в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE бите 17. 3) Другие параметры и цели коррекции могут быть установлены в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE Изготовитель станка Просьба следовать указаниям изготовителя станка. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 137
