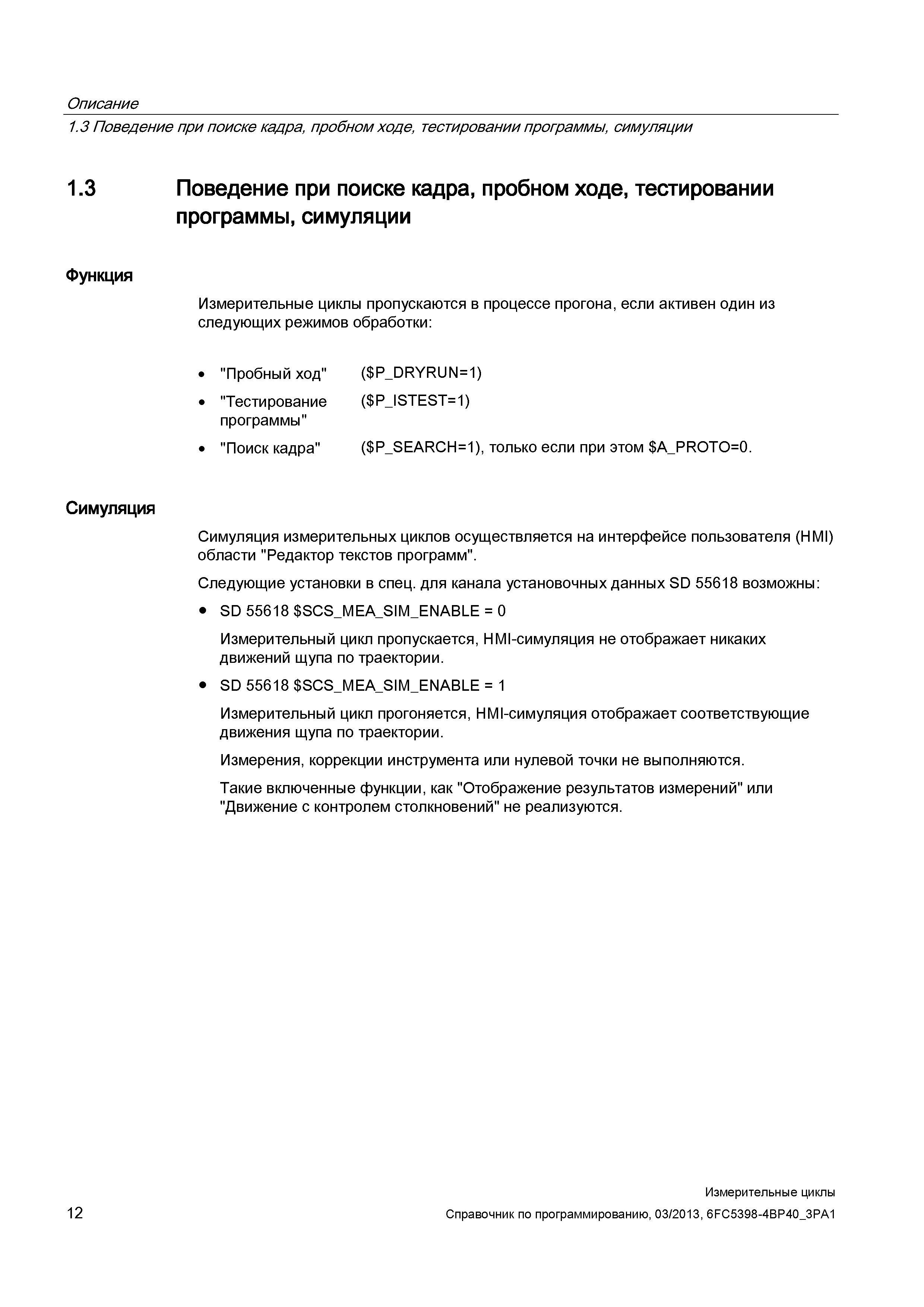

Описание 1.3 Поведение при поиске кадра, пробном ходе, тестировании программы, симуляции 1.3 Поведение при поиске кадра, пробном ходе, тестировании программы, симуляции Функция Измерительные циклы пропускаются в процессе прогона, если активен один из следующих режимов обработки: "Пробный ход" ( P_DRYRUN=1) "Тестирование ( P_ISTEST=1) программы" "Поиск кадра" ( P_SEARCH=1), только если при этом A_PROTO=0. Симуляция Симуляция измерительных циклов осуществляется на интерфейсе пользователя (HMI) области "Редактор текстов программ". Следующие установки в спец. для канала установочных данных SD 55618 возможны: SD 55618 SCS_MEA_SIM_ENABLE = 0 Измерительный цикл пропускается, HMI-симуляция не отображает никаких движений щупа по траектории. SD 55618 SCS_MEA_SIM_ENABLE = 1 Измерительный цикл прогоняется, HMI-симуляция отображает соответствующие движения щупа по траектории. Измерения, коррекции инструмента или нулевой точки не выполняются. Такие включенные функции, как "Отображение результатов измерений" или "Движение с контролем столкновений" не реализуются. 12 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
